工业以太网选型,为什么我劝你别只看带宽?

我知道,点进来的多半是刚加完班,盯着BOM表头疼的工控人。先别急着划走,听我吐两句槽——上个月那个项目,客户指定EtherNet/IP,结果交换机没配好,RPI设错,机器人动作一顿一顿,现场差点骂娘。想起来后怕。

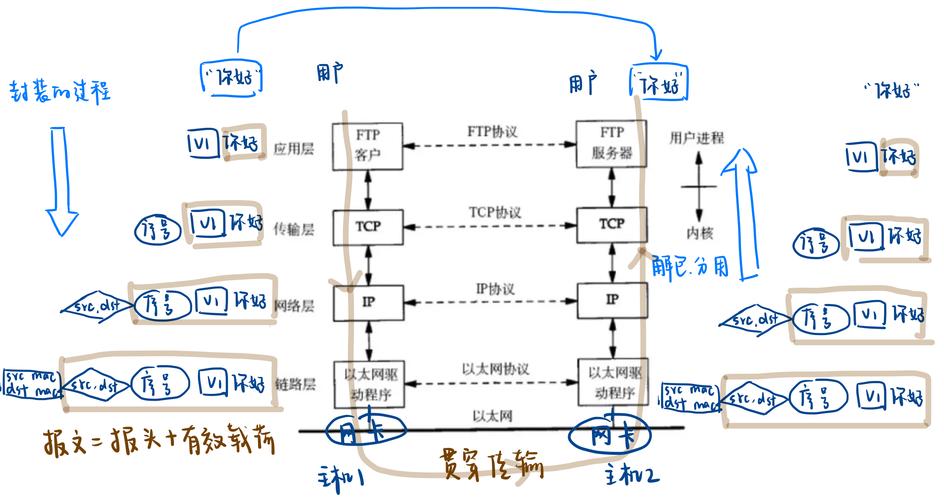

工业以太网协议拓扑结构对比图
工业以太网协议拓扑结构对比图
好了,深呼吸。咱们聊聊,到底该怎么选协议。

那些年,我们追过的协议巨头

那些年,我们追过的协议巨头
那些年,我们追过的协议巨头
入行时师傅说:”干这行,起码得懂两三种总线。”现在总线快死绝了,全是工业以太网的天下。可是工业以太网又不是一种网……说它是”协议的巴别塔”一点不过。 Profinet,西门子的亲儿子,在汽车、包装线很强势。优点?诊断功能细到令人发指,你能直接从软件看到某个I/O模块掉线,哪个从站丢包。但配置复杂,要搞懂IRT、RT、NRT的区别就得翻几天手册。有一次,我们为了省成本用RT版本,结果某个焊接工位偶尔抖动,最后咬牙上IRT加专用芯片,才搞定。 EtherCAT,倍福搞出来的,最大特点是”飞读飞写”,数据帧像火车过站一样溜,延迟极低,适合高速运动控制。去年我们给一个贴片机项目用EtherCAT,同步200个轴,采样周期125微秒,很稳。但拓扑必须线性或环形,星形得用分支器,灵活性差一点。而且——从站用专用芯片,成本你懂的。 EtherNet/IP,罗克韦尔力推,基于标准TCP/IP,看似开放,实则在CIP之上裹了厚厚的壳。兼容性好,能直接连以太网设备,但实时性取决于交换机和网络负载。我们做过测试,在非管控交换机上,大文件传输时IO响应从2ms飙到20ms,恐怖!所以,要想用它做实时控制,必须上QoS和环网冗余。 Modbus TCP,简单到令人发指,几乎没有实时性可言,但胜在所有PLC都能连,数据互通首选。不过,劝你别把它用在同步要求高的地方——绝对坑死你。 问:”我们设备数量超过200个节点,要求毫秒级响应,哪种协议最可靠?” 答:”这个问题我被人问了不下百遍。要我直说,数量多未必是问题,拓扑和交换机才是关键。EtherCAT用’飞读飞写’机制,理论上节点多时延依然低,但实际受限于从站处理延迟。Profinet IRT强调时间片,需要专用ASIC,成本高但确定性好。如果你预算够,追求极低抖动,建议上Profinet IRT;如果看重性价比和灵活布线,EtherCAT更优。不过——别忘了交换机!我们踩过坑,普通商用交换机在环网恢复时抖动大到怀疑人生……一定要用支持IEEE 1588的!”

TSN,是救星还是另一个坑?

不知从什么时候开始,TSN成了工业界的热词。时间敏感网络,号称能让标准以太网具备确定性。听起来美好,对吧?
TSN时间敏感网络工业应用拓扑
TSN时间敏感网络工业应用拓扑
去年汉诺威展上,几乎所有大厂都在展TSN demo:ABB的机器人、施耐德的PLC、贝加莱的控制器……全在跑同一个TSN网络!那种场景真有点”四海一家”的错觉。 但冷静下来想,TSN真的能立即落地吗?不完全是。它是由一堆IEEE 802.1子标准组成的,如802.1AS时钟同步、802.1Qbv门控调度、802.1CB无缝冗余……目前标准大体完成,可芯片互操作测试还在路上。我们实验室测过一款支持TSN的交换机,用Qbv配置调度,流量隔离效果显著,视频和实时控制并行没有干扰。然而,配置繁琐到变态:你得逐条定义门控列表、保护带、VLAN优先级……稍有疏忽,延迟波动反而更大。 不过TSN最诱人的地方,是它意图终结IT/OT两张网的割裂。以前,工厂底层用Profinet,上层MES用普通以太网,中间还得加网关转换协议。TSN让实时控制流和视频流、配置流跑在同一根线上,这对数字化工厂来说,简直是革命。 问:”TSN真的能实现微秒级同步吗,还是只是概念炒作?” 答:”哈哈,这个问题尖锐。去年我们实验室实测了某厂商的TSN原型,用VLAN优先级和门控调度,同步精度确实稳在1微秒内。但那是实验室!现场电磁干扰、跳线长度、交换机级联深度一上来,精度会降。TSN最大的价值不是绝对精度,而是它能在同一网络上共存硬实时、软实时和普通IT流量。你想想,以前得拉两套网:一套工业总线,一套工厂局域网,现在一根线跑所有,还互不干扰,这才是革命。不过,目前TSN标准仍在完善,不同厂家互通测试还没完全做完,大规模部署要谨慎。”

OPC UA over TSN:真正的统一?

OPC UA over TSN:真正的统一?
OPC UA over TSN:真正的统一?

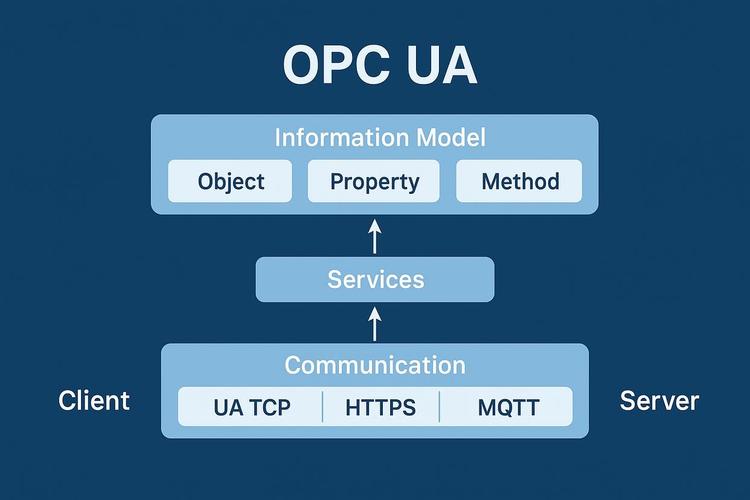

既然说到了IT/OT融合,就不得不提OPC UA。这个工业通信框架已经成了跨平台互操作的基石,但它底层传输还是依赖传统以太网,实时性不够。于是,OPC UA over TSN应运而生。 OPC基金会和TSN工作组勾兑了好几年,终于发布了规范。说白了,就是用OPC UA作为统一的应用层协议,承载在TSN的确定性通道上。这能带来什么?想象一下:从现场传感器到云端,全部用同一种语言对话,没有协议网关,没有私有转换——真正的即插即用。SICK、安川等已经推出了支持OPC UA over TSN的传感器和执行器。 不过说实话,业界还在观望。因为这套组合太重了:OPC UA本身就复杂,再加上TSN配置,对工程师的门槛极高。而且,现有的工业以太网协议积累了几十年的设备和Know-how,不可能一夜抛弃。所以现在的折中方案是网关转换:Profinet设备通过一个代理映射到OPC UA over TSN网络。我们公司去年在锂电池生产线就是这么玩的,效果不错,但总觉得不够利落。 未来会不会是OPC UA over TSN一统天下?我看未必。至少十年内,PROFINET、EtherCAT、EtherNet/IP还会各据一方,尤其是在用户已经投资了大量设备的情况下。但新工厂如果从零规划,TSN+OPC UA无疑是方向。 最后,选型三原则:看现场应用、算长期成本、测实际抖动。别听销售吹嘘,拿demo机跑一周再说话。完了,今晚还得出去喝酒,项目延期了——工业以太网,永远在折腾的路上。
