上周，老李给我打电话，声音都哑了。你知道那种感觉吧——辛辛苦苦搞了一批齿轮，渗碳淬火，硬度计一打，HRC60，漂亮得很。结果装到变速箱里，还没跑完磨合期，断齿！全断了！他问我：“我是不是撞邪了？” 我叹了口气。邪门倒不至于，但这事儿，八成就出在热处理上。
做机械加工这些年，我见过太多这种事儿。表面硬度够，芯部一塌糊涂。金相组织不合格，硬化层深度不够，残余应力大得能自己崩开。图纸上那个硬度数字，多少人拿它当圣旨？说实话，太傻。

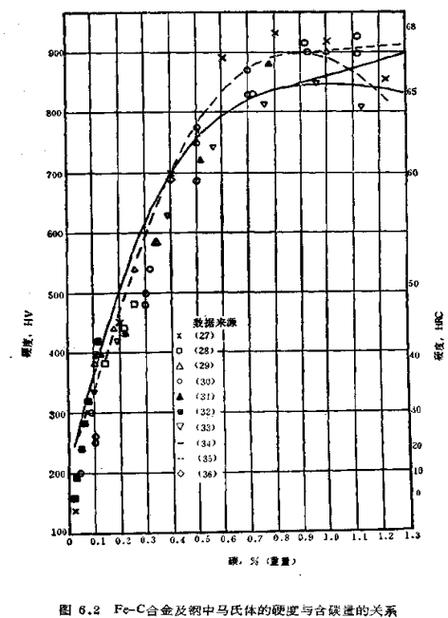

。用维氏硬度计打个梯度，画条曲线，比单点硬度靠谱一百倍。还有金相组织！马氏体几级？残余奥氏体多少？碳化物形态？这些玩意儿，显微镜底下全现原形。可惜啊，太多小厂，连台金相显微镜都舍不得买。
这里头还有个坑。有些人以为回火就是走个过场。低温回火，150度，去去应力，对吧？可温度控制不准，回火不足，磨削的时候都能给你裂开。我亲眼见过，一根主轴，磨着磨着，啪一声，一道裂纹从中间炸出来。操作工脸都吓白了。

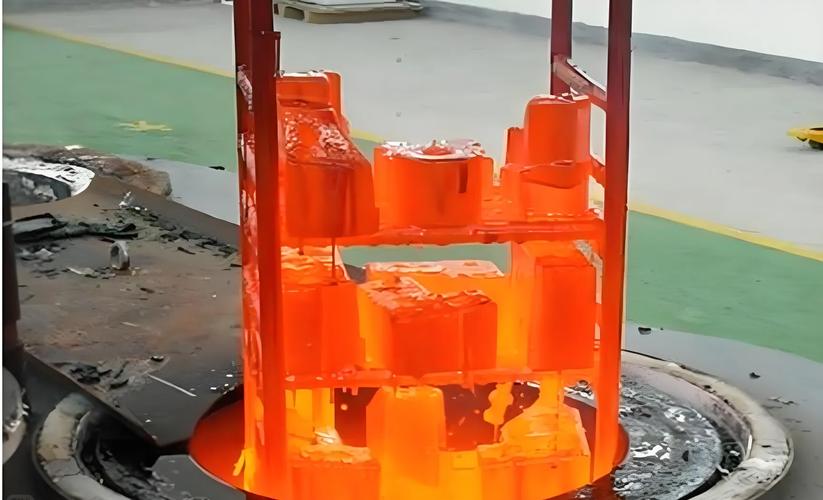

近几年，真空炉遍地都是。老板们张口闭口“我们用的是真空热处理”，好像沾上“真空”两个字，身价就上去了。确实，无氧化，变形小，表面光亮。可问题，也出在这里。
真空环境下，合金元素容易蒸发。比如铬、锰，蒸气压高的，表面会贫化。你当零件还是原来的成分吗？淬透性都变了！还有，真空淬火的冷却速度，往往不如油淬。大截面工件，心部冷得慢，硬度上不去。我遇到过一个案例，一套模具，真空淬火后，表面硬度够，用不了多久就塌陷。切开一看，中间还是珠光体。
所以，别迷信。该用可控气氛炉的，该用盐浴的，老老实实选。前阵子，我听说一种新工艺，叫
答：老实说，没真空炉照样能做好。关键在于控制。第一，把热电偶校准确了。炉温不准，什么工艺都白瞎。第二，淬火介质定期检测。油里进了水，冷却特性全变了，你知道吗？用冷却特性仪测一下，花不了几个钱。第三，装炉方式，别乱堆。零件之间留空隙，保证淬火液流动。这些细节，比炉子值钱。
提起淬火油，我得吐槽一下。干了二十年，没少被油坑。有一阵子，我们连续出现淬火软点。查来查去，油里混进了水。水从哪来？冷却水管漏的！你说冤不冤？

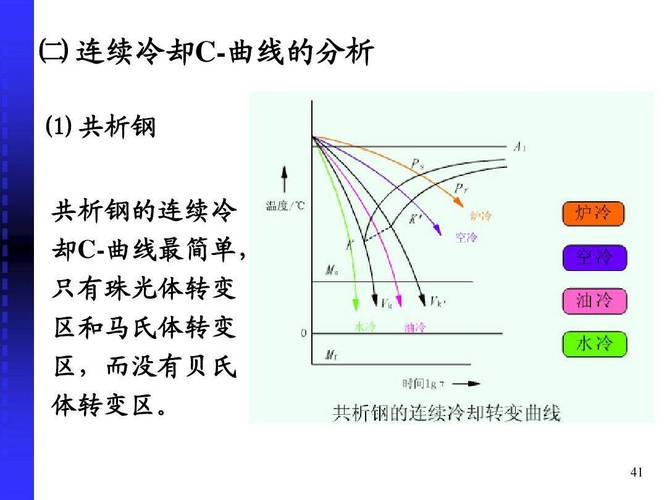

淬火油用久了，老化、污染，冷却特性变得跟鼻涕一样。高温阶段冷速不够，淬不硬；低温阶段又冷得太快，容易裂。怎么办？定期除渣、过滤，加添加剂。有些高端油，还能配在线监测系统。可多少企业舍得这个钱？
还有一种东西，叫聚合物淬火介质，PAG类。冷速可调，比油环保。但是管理更严，浓度、温度、搅拌，一个都不能马虎。我有次做试验，浓度差了两个点，硬度差出HRC8。吓人不？
答：哪能无解，得从设计上就考虑。结构不对称，壁厚差太大，淬火时应力集中，神仙也救不了。设计阶段做一下热处理仿真，软件模拟温度场、组织转变、应力分布。现在有成熟的商业软件，比如DANTE、DEFORM-HT。虽然模拟不是100%准，但大方向能预测出来。省下试错成本，值不值？
哎，说到底，热处理这事儿，七分科学，三分手艺。有人干了一辈子，还在凭经验调参数。但时代变了，数字化、智能化已经进来了。炉子连上互联网，工艺参数实时监控，AI优化冷却曲线……这些不再是概念。去年我去参观一家轴承厂，他们的热处理车间，全自动，黑灯生产。羡慕啊，可投入也吓人。
回到开头老李那个齿轮。后来我让他送样做残余应力分析。X射线衍射一打，齿根处拉应力高达800MPa，比材料抗拉强度还高，不断才怪。根源在哪儿？淬火后回火不及时，回火温度又偏低。经验主义害死人。
所以，别只盯着硬度。把眼光放远点——材料、工艺、检测，缺一环，你的零件就可能在最关键的时候掉链子。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：热处理之痛：为什么你的零件总是提前失效？ https://www.dachanpin.com/a/tg/63279.html
