Modbus协议:为什么到了2025年我还在跟它死磕——一个老工程师的碎碎念

你知道吗,去年我在一个化工厂调试设备,甲方突然冒出一句:“我们这儿的液位计还是用485走Modbus RTU,你那个新系统得兼容。”当时我心里就咯噔一下。又是Modbus。这玩意儿,比我年纪都大——1979年出生的协议,现在都2025年了,居然还活蹦乱跳。说实话,有时候我真想给它立个碑,但更多时候,它让我在深夜里对着示波器抓狂。 Modbus协议,说白了就是工业通信界的“普通话”。你随便抓一个PLC、变频器或者智能仪表,大概率都带个串口,跑的十有八九就是Modbus。它简单,简单到你可以用两片单片机搭个土炮照样能通上。但也因为简单,它在面对现代复杂系统时,那股子老派倔劲儿总让人又爱又恨。

物理层那点事:从两根线到以太网的野蛮生长

早期Modbus是跑在RS-232上,后来RS-485成了绝对主流。我记得刚入行那会,老师傅递给我一卷双绞线,说:“记住,A接A,B接B,地线千万别忘了,不然有你受的。”那时候哪懂什么终端电阻、偏置电阻,一个120欧姆没装好,整个总线就抽风。现在呢?Modbus TCP直接走网线,甚至还能跑在无线网上——去年我就在一个光伏电站用了LoRa透传Modbus RTU,省了上千米的电缆,效果居然还不错。

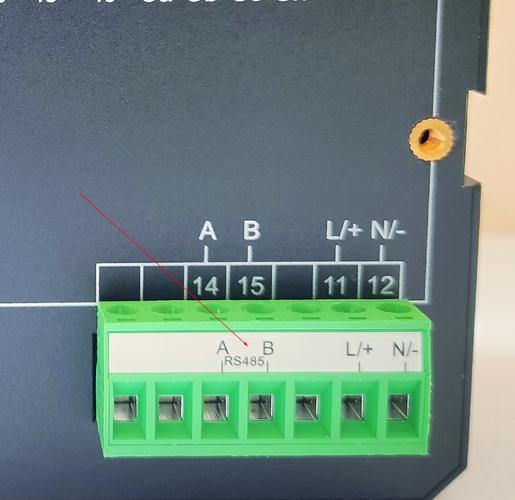

工厂配电柜内Modbus 485总线接线端子特写
工厂配电柜内Modbus 485总线接线端子特写
不过,别以为换了物理层就万事大吉。Modbus的灵魂——那个一主多从、一问一答的机制,依然死死钉在那里。主站发出请求,从站必须乖乖应答。它不像Profinet那样可以组态自由通信,也没有EtherCAT那种微秒级同步。所以当你要采集两百个从站的数据,每个从站又有一堆寄存器时,轮询一圈下来可能要好几秒。这在某些场合就是灾难。

协议栈解剖:那些让你深夜脱发的寄存器与功能码

Modbus的核心概念其实就四个:线圈、离散输入、保持寄存器、输入寄存器。听起来挺清晰对吧?但一到实际应用,各种幺蛾子就来了。比如一个常见的坑:不少仪表厂把32位浮点数拆成两个16位寄存器,顺序还不一致。有的高字节在前,有的低字节在前,你若不仔细读手册,拿到的数据就是一堆天文数字。 我曾经帮一个污水厂处理数据错乱的问题,查到最后发现是主站程序把“浮点ABCD”顺序理解成了“BADC”,而那个流量计偏偏是个小众品牌,手册里居然没提这一茬。当时真想把那份手册扔进废液池。 功能码更是充满微妙的陷阱。功能码03(读保持寄存器)和04(读输入寄存器)看似雷同,但很多设备只支持其中之一,你用错了就收到一个冷冰冰的异常码01(非法功能)。还有一些设备根本不支持功能码23(读/写多个寄存器),你想批量读写就只能用15(写多个线圈)和16(写多个寄存器)组合,程序逻辑瞬间臃肿不少。

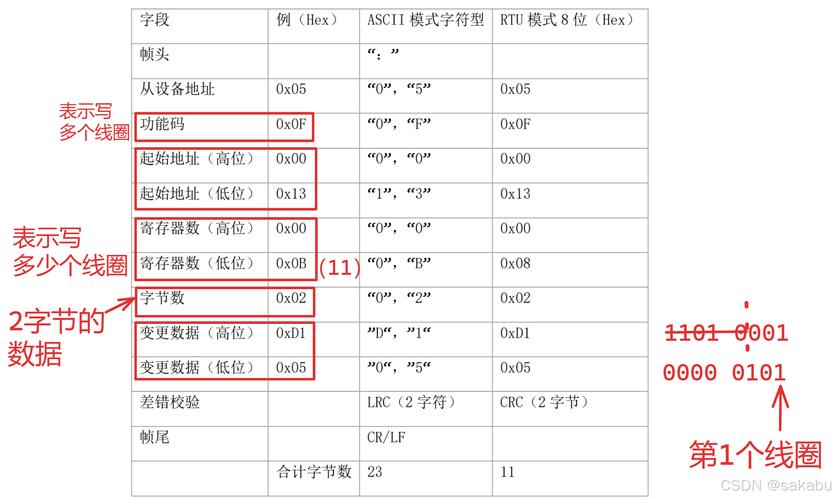

Modbus功能码与数据模型映射关系表
Modbus功能码与数据模型映射关系表
我强烈建议,在动手写驱动之前,务必先用Modbus Poll之类的工具把所有功能码试一遍,测一下响应时间,看看有没有隐藏的“幺蛾子”。这比事后在现场抓狂要强一万倍。

现场实战:几个让你血压飙升的真事

有一次在食品厂,传送带频繁急停。查PLC日志发现是电机驱动器的Modbus通信超时,但用PC直接连又正常。最后发现是车间那头有台老旧对讲机,工人一按通话键,485线上的干扰就飙升到几十伏——那根屏蔽线居然被老鼠咬穿了,屏蔽层根本没接地。这件事教会了我:再好的协议,也经不起物理层的胡作非为。 还有一回,一个暖通系统用Modbus TCP,上位机时不时报“连接重置”。抓包分析才发现,是交换机的老固件在处理大量Modbus TCP连接时,会随机丢弃SYN包。升级交换机固件后纹丝不动地跑了两年。你说这跟Modbus本身有关系吗?没有。但协议简单了,整个生态的容错就压在了基础设施上。 问:Modbus RTU和Modbus TCP到底怎么选?它们能混用吗? 答:简单说,RTU是串行链路,成本低,适合近距离且节点不多的场合;TCP基于以太网,速度快,节点数几乎无限,但部署成本高。混用是常有的事——串口转以太网模块一插,RTU报文就封装进TCP帧里了。但需要注意,这种模块往往引入额外延迟,而且有些模块对Modbus异常码的处理很粗糙,直接丢掉不转发。调试时要特别留意。 问:都说Modbus不安全,现在工业互联网讲究安全,怎么破? 答:Modbus在设计之初完全没有认证、加密或授权,攻击者只要连上网络,就能直接读取或修改寄存器。这在以前封闭的工控系统里不是问题,但如今万物互联,风险陡增。目前常见的加固手段包括:把Modbus TCP跑在VPN隧道里、使用支持TLS的网关做协议转换、或者采用类似OPC UA的中间层来隔离。但说实话,最有效的还是网络分段,把控制网络严格与信息网络物理或逻辑隔离。千万不要把Modbus设备直接暴露在公网上——我见过某大厦的楼控系统裸奔在互联网上,任何人都能开关空调,想起来就后怕。

Modbus与现代工业物联网的“忘年交”

很多人觉得Modbus老掉牙,迟早被OPC UA或者MQTT取代。但我观察到的却是另一番景象:大量的边缘计算网关,如今都在做Modbus-to-MQTT的桥接。为什么?因为现场那成千上万的存量设备,你不可能一朝一夕全换掉。Modbus成了最朴素的“数据源语言”,网关一边用Modbus轮询设备,一边把数据打包成JSON推给云端。这种架构在智能水表、光伏逆变器监控、设备预维护等领域遍地开花。 我最近在玩的一个方案,是用树莓派加一块RS485 hat,跑Node-RED把Modbus RTU数据流直接转成MQTT,然后接入Home Assistant,这样车间主管在手机上就能看到实时产量。成本不到三百块。这就是Modbus的生命力:它把门槛降到了地板,让人能专注于解决问题,而不是折腾通信协议本身。 当然,它的问题也依旧刺眼。实时性?别提了。确定性?靠运气。安全?基本为零。但工业现场就是这样,没有完美的技术,只有合适的妥协。也许再过十年,当TSN(时间敏感网络)真正普及,当我们终于能统一用Ethernet-APL直接给仪表供电和通信时,Modbus才会真正退居二线。但在那之前,我猜我还得继续跟它死磕下去,一边骂一边调,一边调一边骂。
工业网关面板Modbus RTU转MQTT配置界面
工业网关面板Modbus RTU转MQTT配置界面
最后再说个冷知识:Modbus的标准制定组织Modbus Organization,至今还在活跃,去年还更新了技术规格。一个四十多年前的协议,仍然被不断维护和拓展,这本身就是工业界的一个奇迹。它或许不够优雅,但足够可靠;它或许不够强大,但足够普遍。如果你是一个刚入行的工程师,请务必把它吃透——因为它大概率会在你职业生涯的大半时间里,出现在某个端子排的另一端,闪烁着橙色或绿色的指示灯,等着你给它发第一个功能码03。 问:如何快速定位Modbus通信故障,有没有通用的诊断流程? 答:有。我一般按这个顺序:① 物理层检查——终端电阻、偏置电阻、接地、线缆通断、接头氧化;② 用示波器或逻辑分析仪看波形,确认差分信号质量,特别是A对地、B对地的电压是否在正常范围;③ 用Modbus扫描工具(如ModScan、QModMaster)逐一测试功能码和地址,排除软件配置错误;④ 抓取通信报文,分析请求与响应帧,核对CRC/LRC和功能码异常;⑤ 替换法——换个从站、换根线、换个主站模块,逐段隔离。大部分问题在第一步就能发现,麻烦的是间歇性故障,往往需要长时间监测。 行了,絮絮叨叨说了这么多,回过头来还是那两句话:Modbus不难,但坑多。别轻视它,也别神化它。它就是工业世界里的一把扳手——简单、可靠、满是油污,但关键时刻真能救命。
