确定性网络:工业自动化的命脉,还是又一个空头支票?

干了二十多年自动化,说实话,每次看到工厂里因为一个数据包迟到几毫秒导致的停机,我就心头一紧——这几毫秒,可能让一条产线损失几十万。确定性网络?听起来高大上,其实就是在和时间较劲,对吧。但这里头的坑,可真不少。

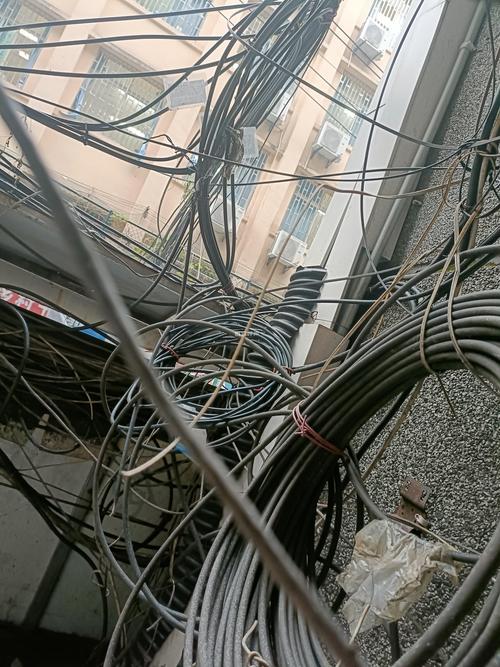

工业现场通信线缆混乱
工业现场通信线缆混乱

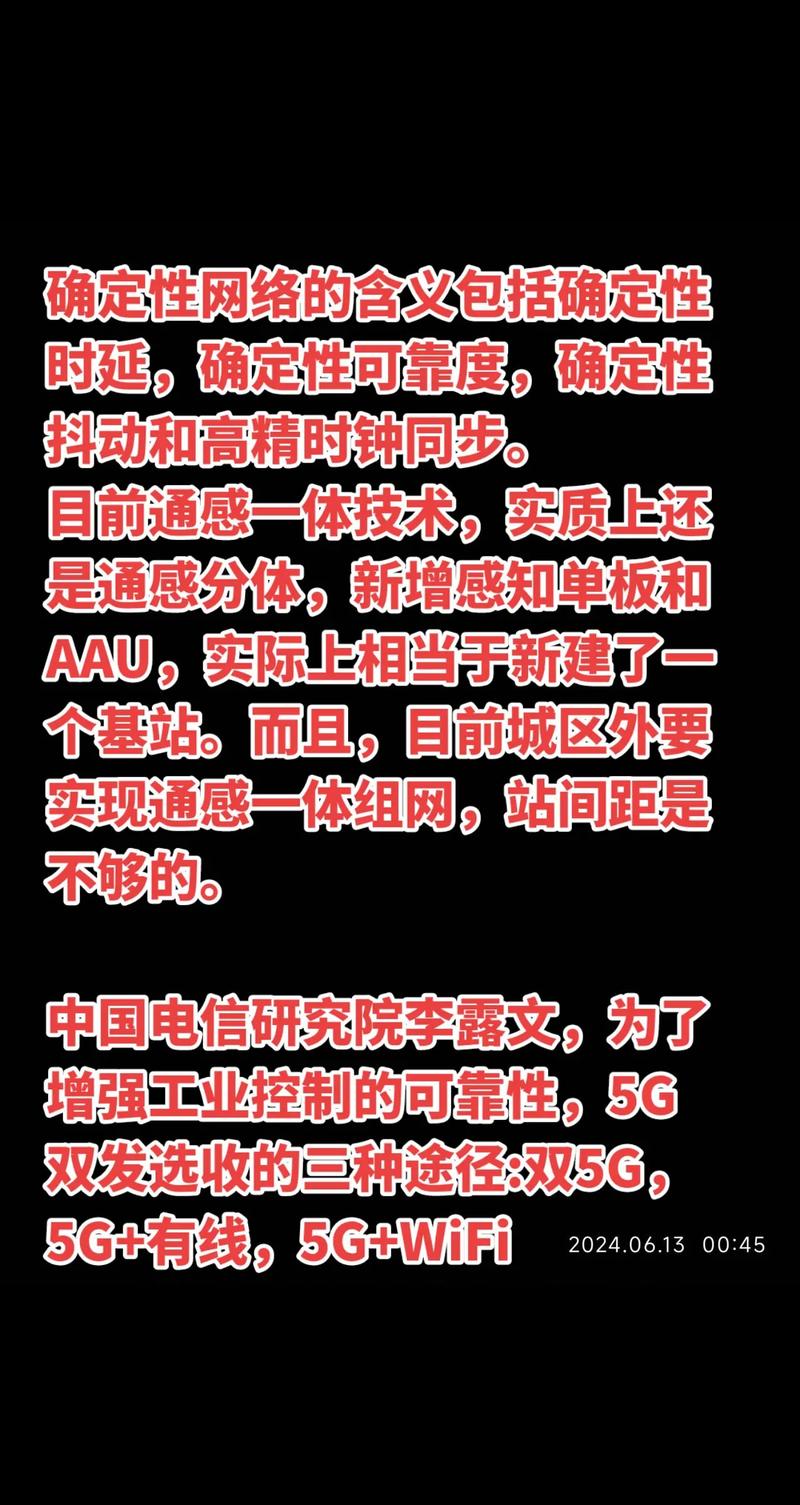

什么是确定性网络?——不是你想的那么简单

什么是确定性网络?——不是你想的那么简单
什么是确定性网络?——不是你想的那么简单

很多人一提确定性,张嘴就是“低延迟”。其实低延迟只是表象。真正的确定性,是准时。就像高铁,不是光跑得快,而是到站时间分秒不差。工业通信里,一个控制指令如果时延抖动超过1微秒,伺服电机可能就卡顿了。这玩意儿,IEEE 802.1 TSN工作组搞了十多年,终于在IEC/IEEE 60802标准里统一了工业自动化的确定性服务——但别高兴太早,落地才是魔鬼。

确定性网络的核心是时钟同步(802.1AS)和流量整形(802.1Qbv)。拿Qbv来说,它把时间轴切成时隙,给关键数据开“绿灯通道”。但配置这么个门控列表,能把人逼疯。我见过一个汽车焊装车间,网络工程师把门控参数调到凌晨三点,结果发现交换机硬件不支持纳秒级时钟同步……那种崩溃,你懂吧!

当前主流的确定性方案:TSN,5G还是别?

5G uRLLC宣传得天花乱坠,什么1ms空口时延、99.999%可靠性。可到了产线上,电磁干扰一上来,终端移动性再一搅和——延迟直接就飘了。我们实测过,一个AGV在焊接火花旁边,5G时延抖动能到4ms,而TSN有线方案稳稳压在100微秒内。所以,说句得罪人的话:现阶段真正能扛起确定性大旗的,还是TSN有线以太网,Profinet over TSN、EtherCAT G之类。无线?那是锦上添花。

不过话说回来,TSN的配置复杂度太高。IEEE 802.1Qcc想用集中式配置简化,但不同厂商设备的互操作真心让人头大。去年我们参加一个PlugFest,七家交换机,三家对PTP边界时钟支持有bug。❗

问:TSN部署复杂得要命,小厂怎么搞?
答:小厂根本搞不起全套TSN,我建议先用混合架构。比如,运动控制用EtherCAT环网,产线数据采集走OPC UA over TSN,而视频监控甚至可以用标准以太网。关键是确定什么业务必须严格同步。说实话,很多场景,花几十万去改造网络,不如先优化控制算法里的时间补偿策略。

TSN网络设备测试床照片
TSN网络设备测试床照片

真实案例:在极限中测试确定性

真实案例:在极限中测试确定性
真实案例:在极限中测试确定性

还记得前年给一家动力电池厂做方案,涂布机头与烘箱之间的张力控制必须达到±0.5%精度。控制周期2ms,以太网通信抖动必须小于50微秒。我们用了TI的Sitara AM64x加上第三方TSN软件栈,结果第一次跑,因为交换机内部缓存门控与末端执行器时间偏移没对齐,导致薄膜直接被撕裂……烧了二十万的材料,就因为我们低估了时间同步链路的累积误差。💡那之后,我养成了一个习惯:任何确定性网络的设计,必测PTP透明时钟和驻留时间。

后来换了支持硬件时间戳的TSN交换机——MOXA的TSN-G5000系列,再重新校准了从主时钟到伺服驱动器的全链路不对称延迟,才把抖动压到800纳秒以内。那批产品良率直接提了3个点。

问:确定性网络真的能杜绝通信延迟吗?
答:别做梦了。物理定律在那摆着,铜缆传输速率为5ns/m,交换机跳数越多排队延迟越不可控。我们能做的,是把延迟限制在可预见的区间内。比如通过帧抢占(802.3br)让快速帧打断慢速大包,把最坏情况时延压到10微秒以下。这就够用了,对绝大多数工业场景。追求绝对零延迟?那不叫工程师,那叫玄学。

还有一些新技术也在冒头,比如APL(高级物理层)让单对以太网走向现场级,让确定性延伸到传感器;还有TSN与SPE结合,直接干到防爆区的执行器。但这些都是未来的饼。眼下,还是得老老实实啃标准、测兼容性。

我承认,确定性网络这个领域发展还远远没到成熟期,但我莫名兴奋——终于不用再忍受传统现场总线的厂商锁定了!当然,也别被忽悠瘸了,拿张PPT就以为能落地。多去实验室插拔几次线缆,比什么都强。
