CC-Link：开放网络的现场突围，从协议到生态的真实解剖

那天现场，一个老电工叼着烟，指着柜子里密密麻麻的线，骂了一句：“又他妈是协议不通！”我凑过去一看——三菱的PLC、安川的伺服、基恩士的视觉，各自说着自家的方言。可偏偏，机器得转起来，数据得上云端。说实话，这场景在制造业里，太常见了。而那一刻，我脑子里蹦出来的，就是CC-Link。

不是因为它多神仙——而是它真在解决这种“互操作”的破事儿，并且一干就是二十多年。从最初的三菱电机主导，到后来CLPA（CC-Link协会）扛起开放大旗，这条路走得磕磕绊绊，但方向始终没歪。💡

你可能会问，市面上那么多工业以太网，Profinet、EtherCAT、EtherNet/IP，CC-Link凭什么还活着？——我一开始也有这个疑惑。直到有一次，在日本四国的一家小工厂，看到他们用CC-Link IE Field Basic把十几台老设备串起来，连MES都没加中间件，直接干通。那种“省事儿”的感觉，让我对这套协议有了新看法。

CC-Link家族：不是一根筋，而是一套组合拳

别一听到CC-Link就只想到那根紫色的现场总线电缆。那都是老黄历了。现在的CC-Link，准确说是一个协议族：从底层的CC-Link（基于RS-485的现场总线），到高速运动的CC-Link IE Field（1Gbps工业以太网），再到面向IT融合的CC-Link IE Control（控制层网络），还有补齐安全短板的CC-Link Safety。最近，更是搭上了TSN（时间敏感网络）的快车，搞出了CC-Link IE TSN——这步棋，走得实在妙！

说过度一下吧，其实挺尴尬。很多工程师以为CC-Link就是三菱PLC的私有协议，拒之门外。但CLPA成立后，开放性被刻进了骨子里。现在芯片选型？瑞萨、TI、FPGA随便来。主站从站开发？会员企业有现成的堆栈，不用从零造轮子。这玩意儿，不就是让各家产品说同一种语言吗？✅

不过话说回来，开放归开放，生态壁垒依然存在。博途的强悍，让西门子用户很难迁移；EtherCAT的极致同步，在超高速运动控制里仍有优势。但CC-Link的打法很聪明：不追求全能冠军，而是在多品牌设备混合产线、亚洲机型出口线、既有设备联网改造这些细分场景里，做到极致。说白了，就是“救火队员”的角色，专治各种通信老大难。

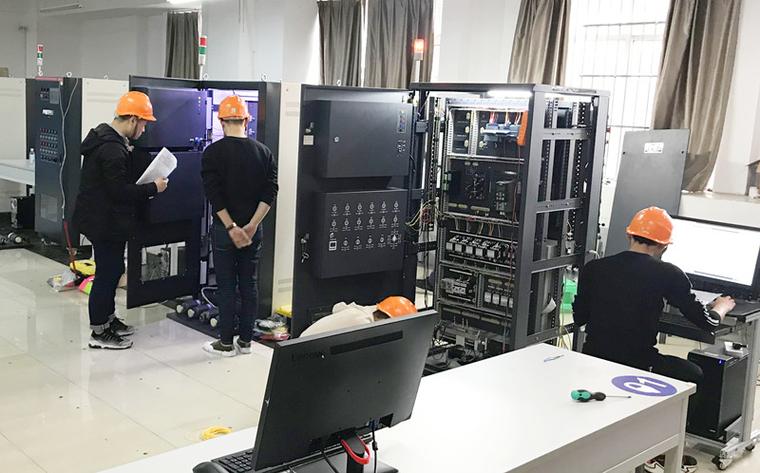

我见过最极端的案例：一条产线上，三菱的Q系列PLC、发那科的机器人、欧姆龙的传感器、还有一堆国产气动阀岛，全用CC-Link IE Field Basic连在一起。主站就一个三菱模块，从站占了一大半是第三方。网络诊断工具一查，丢包率几乎为零。那一刻，我是真服气。❗

TSN能给CC-Link带来什么？——不是锦上添花，是质的飞跃

近几年，TSN在工业圈被吹得神乎其神。什么“确定性以太网”、“IT/OT融合”，听得人耳朵长茧。但落到具体的协议上，很多都还停留在PPT阶段。CC-Link IE TSN却已经在2023年量产了对应芯片，三菱电机的R系列PLC直接内置双端口千兆TSN交换机。这是实打实的交付，不是概念车。

TSN让CC-Link IE TSN实现了微秒级同步，而且数据带宽炸裂——控制数据、图像数据、诊断数据可以跑在同一条线缆上，无需割裂成独立网络。我记得在东京的一个演示线，一台相机拍下零件歪斜，视觉算法经过TSN网络直接将补偿值传给伺服，整个过程2毫秒。什么概念？以前做类似功能，要么得把相机挂到专用触发线，要么忍受几十毫秒的延迟。现在，一根网线就齐活了。😮

问：TSN这么牛，那原有的CC-Link IE Field设备是不是全得扔了？

答：不至于。CLPA设计的时候就有考虑后向兼容。主站新模块可以同时跑TSN和传统IE Field，甚至有些从站通过固件升级就能混用。当然，如果追求全程硬实时，肯定得全链路TSN。但实际产线改造，肯定是一步步来。这一点，比某些协议“一刀切”要务实得多。

问：CC-Link和CC-Link IE到底怎么选？是不是速度越快越好？

答：这得看场景。离散IO点多、速率没到毫秒级的，普通CC-Link总线足够，电缆便宜，拓扑自由，可靠性经过二十多年验证。但如果是多轴运动控制、视觉引导、大数据采集，那必须上CC-Link IE。简单粗暴的分法：看节拍。节拍高于500ms的，基本常规总线能应付；低于100ms，直接IE。对了，还有一个CC-Link IE Field Basic，基于标准以太网，能跑在普通交换机上，成本更低，适合数据采集和简单控制，别把它跟真正的IE Field搞混了。🤷

开发与实施：那些年我们踩过的坑，以及现在的便利

早些年拿CC-Link做项目，最头疼的是配置软件。三菱的GX Works用久了还行，但新人上手真够呛。还好现在CLPA推了CSP+（Control & Communication System Profile Plus），用XML描述设备参数，各家通用工具都能解析。说实话，这才是开放该有的样子。另外，国产替代浪潮下，很多本土厂商都推出了CC-Link兼容模块，价格直接腰斩。但质量嘛——良莠不齐，务必让供应商提供ODVA一致性证书或CLPA认证标识，否则通信故障能把你整抑郁。😩

布线也是个学问。CC-Link总线的终端电阻、屏蔽接法，缺一不可。现场见到过太多因为没接120Ω电阻，导致一段时间后莫名其妙断站的故障。IE Field用RJ45，看着简单，其实水晶头质量很关键。我们的经验是：必须用金属外壳的工业以太网接头，且两侧都要接地。千万别信什么“普通网线也能凑合用”，高EMC环境下，那是找死。

问：我们厂准备上MES，老板想从旧设备取数据，但设备只有串口，没以太网接口，怎么接入CC-Link网络？

答：典型需求。方案很成熟：加一个CC-Link远程IO网关。比如三菱的AJ65SBT系列，或者第三方如Anywire的产品。网关下行接串口设备（RS232/485），上行作为CC-Link从站。成本不高，一个站点几百块。唯一要注意的是轮询扫描时间，设备多的话，可能会影响主站循环周期，这时候得规划好站号分配和波特率设置。

未来：走向融合，但保持专注

工业通信的终局，一定不是一家独大。OPC UA over TSN、5G、单对以太网，各种技术交织。CC-Link的下一步，我猜是紧紧抱住TSN和IT融合的大腿，同时强化在亚洲制造圈的生态护城河。CLPA正与ODVA、PI等组织合作定义标准的接口，这意味着未来的CC-Link设备可以更容易地与其他网络互通。对于工厂而言，这绝对是好事——再也不用为“站队”而牺牲最优设备了。💡

有时候，深夜画着电气图纸，想到二十年前人们为了一根总线争论不休，如今竟渐渐走向统一，不禁有些感慨。技术最终是要为人服务的，不是用来制造壁垒的。CC-Link的开放之路，正是工业文明回归理性的一个缩影。当然，路还很长，坑也还很多……但那又怎样？问题来了，解决便是。这，就是工程师的日常。
