去年在德国的一个展会上，我亲眼见到一整段用增材制造（3D打印）打出来的火箭推力室，当时真的愣了一下——那种复杂的再生冷却流道，传统加工得弄十几个零件焊接，现在一体成形，简直变态。不过说实话，那一刻脑子里蹦出来的不全是赞叹，更多的是一种……怎么说，五味杂陈。因为我知道这东西背后踩过的坑，能写一部血泪史。
航空航天的增材制造（3D打印），根本不是什么“想印啥就印啥”的童话。它是在和材料较劲、和应力斗争、和每一条可能的微裂纹拼命。
为什么航空件这么难搞？——几种致命缺陷让人头秃

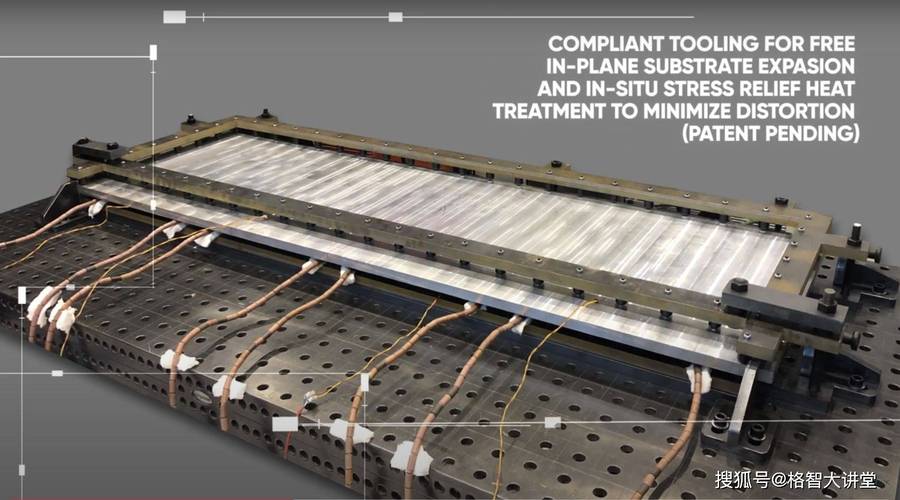

先不说粉末那些事，光是热应力就够喝一壶。激光扫过去，局部上千度，瞬间又冷却，这热循环带来的残余应力，能让零件直接翘曲。你想象一下，一个薄壁叶片，打着打着，自己就扭了。太崩溃了。后来都得靠支撑结构硬拉住，再靠热处理慢慢释放。对吧，听起来就很麻烦。

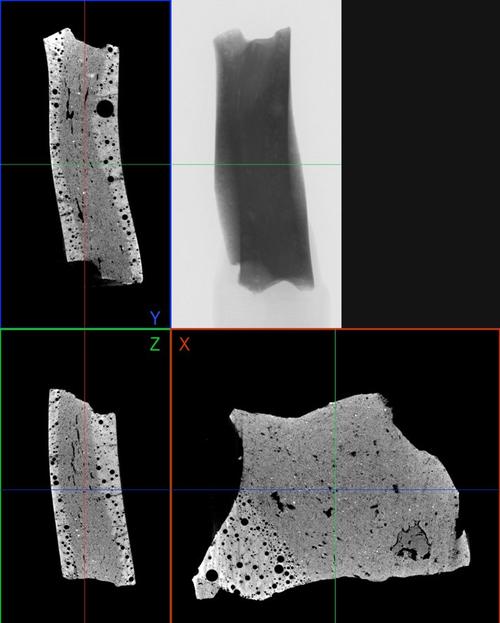

更烦人的是气孔和未熔合。粉末床熔融（PBF）工艺里，如果参数没调好——比如能量密度不够、扫描速度太快——粉末没完全熔化，里面就形成不规则的孔洞。航天件可是要承受高温高压的，这些孔洞就是定时炸弹。曾经有个项目，钛合金叶轮做CT检测，发现内部一串气孔沿着打印方向排列，整批报废。那种心疼，不仅是因为钱，更是因为时间耽误不起，发射窗口不等你。
问：增材制造的航空零件真的能比锻造件还强吗？
答：在某些特定场景下，可以。比如通过拓扑优化重新设计的支架，用增材制造做出来，重量减轻30%，强度反而满足要求。但要说全面超越锻造，目前还不太现实。因为增材件的疲劳性能离散度较大，尤其是表面粗糙度导致的应力集中，会让疲劳寿命下降。不过对于一次性使用的火箭部件，比如涡轮泵壳体，这种减重带来的发射成本优势太诱人了，就算疲劳性能不如锻造，算总账还是划算的。工程就是权衡，对吧。
工艺之争：SLM还是EBM？——不只是热源不同那么简单
很多刚接触的人会问，都是用粉末铺床，用电子束代替激光，能有什么区别？区别大了去了。电子束熔化（EBM）要在真空里进行，而且粉末床需要预热到五六百度以上。这一下子就改变了整个成形过程的应力状态——高温预热让零件成形时就像在“退火”，残余应力小得令人感动。但也正因为这样，拆包时你会看到零件被一堆半烧结的粉末糕包裹着，清理起来怀疑人生。而选区激光熔化（SLM）呢，不需要那么高的预热，成形精度更高，表面质量好一点，但内应力让你们厂里的热处理工程师加班加到秃头。
有一次我们用SLM打一种镍基高温合金，那玩意儿本来就难焊，还容易开裂。尝试了各种扫描策略，最后发现必须把基板加热到200℃以上，再配合特定的岛状扫描，才把裂纹控制住。简直像伺候大爷。所以现在很多航天部件，如果是钛合金，且尺寸允许，我更倾向于推荐EBM，省心。不过话说回来，SLM的精度优势在复杂流道里又不可或缺，真是没有完美方案。
[IMG_KEYATOR: 航空航天增材制造电子束熔化EBM成形过程真空室]问：为什么有些航空零部件打印完还要热等静压（HIP）处理？费用那么高，是不是必须的？
答：HIP对航空关键件来说，几乎就是必需品。它能靠高压高温把内部的微小气孔“焊合”，消除致命缺陷，显著提升疲劳性能。你说费用高？一套大型HIP设备过千万，按炉次收费，单件成本确实飙升。但你想，如果是卫星上的载荷支撑件，在太空中坏了根本没机会修，这个可靠性的溢价必须付。不过行业里也有讨论，如果打印工艺本身控制得够好，缺陷阈值在允许范围内，或许可以免去HIP，但认证那条路又长得走不完……唉，全是博弈。
后处理那点破事儿——从“毛坯”到零件，还有五十步要走
打完只是第一步。支撑去除、热处理、线切割分离、打磨、甚至局部再加工。有一回一个设计很极致的晶格缓冲结构，支撑布得像蜘蛛网，搞了三天才拆干净，一不留神就崩掉一小块——前面的功夫白费。所以我总劝设计弟兄，不要太迷恋“增材自由”，得考虑后处理的可行性。
表面处理也是个坑。增材件的表面粗糙度Ra一般要超过10微米，而航空密封面要求Ra 0.8以下，必须上机床或磨粒流。有时还要结合激光冲击强化改善残余压应力，这一套组合拳下来，成本比传统加工还高，就为那点减重。值不值？设计者说值，供应链说哭。不过，最近看到一些激光抛光的新工艺，直接在零件原位削峰填谷，效果不错，可能以后能省点事吧。💡
另外，检测也是让人又爱又恨。CT扫描是利器，但大零件扫一次要一整天，数据分析又繁琐。在线监测技术倒是在进步，什么熔池监控、光学断层扫描，数据一大把，可如何准确地从信号反演缺陷，还是个难题。机器学习现在时髦，但训练数据不足，误报率让人不放心。毕竟航空不允错，对吧。
写着写着就啰嗦了，其实想说的是，增材制造（3D打印）在航空航天里始终是“魔鬼在细节”。每次看到那个层层堆叠的纹路，我都会想，这每一层都是人和材料的谈判，妥协着，也突破着。也许哪一天我们真能随意打印火箭发动机了，那肯定不是魔法，是一代代工程师熬出来的。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：增材制造（3D打印）啃下航空航天的硬骨头，到底难在哪？ https://www.dachanpin.com/a/tg/59929.html
