计算机辅助工程（CAE）：别再神话它了，一个老兵的几点真心话

凌晨三点，我还在改那个该死的网格。第六版了，应力奇异还是像鬼打墙一样缠着这个支架。屏幕上的红色区域刺得眼睛疼——其实我知道，哪怕我把网格再加密一倍，那个尖角处的数值还是会飘到天上去。可项目经理明天要报告，他不懂什么圣维南原理，只认云图上的颜色。这就是计算机辅助工程（CAE）的真实日常，浪漫吗？一点也不。

CAE到底有什么用？——别跟我扯“仿真驱动设计”

刚入行那会儿，我也被那些软件厂商的Demo迷得神魂颠倒。酷炫的流线动画，完美的变形云图，感觉只要鼠标一点，物理世界尽在掌握。可一上真家伙——噗。塑料卡扣的断裂力能差出30%，谐响应分析的峰值频率跟敲击实验对不上。这时候老工程师才告诉我秘诀：CAE从来就不是替代物理测试的魔法，它只是一个高级点的计算器。真的，就是个计算器。你喂给它的材料参数是手册上的典型值，可你手里那批料的玻纤含量偏差了2%，收缩率全跑了。你施加的边界条件是理想化的固定约束，但实际工装是有柔度的，螺栓预紧力是工人凭手感打的。这些“gap”——我们行话叫它“坑”——软件不会告诉你，它只会忠实地根据你的错误假设，输出一个精确到小数点后三位的错误答案。

所以每当有小伙子拿着花哨的拓扑优化结果来请功，我就忍不住想泼冷水：你知道那个镂空结构铸造时模流充不充盈？知道五轴加工会不会干涉？CAE最大的价值，不是那个漂亮的结果，而是逼着你在建模时把事情想透。边界条件怎么取？载荷工况怎么组合？这个过程本身就是对设计逻辑的严刑拷打。说实话，有时候分析做完，结论是“没问题”的时候我心里反而更慌——因为真实工况永远比你模型里塞进去的要复杂十倍。

为什么你的CAE结果总是不准？——网格不是越密越好

新手最爱干的傻事，就是无脑加密网格。好像网格尺寸砍半，精度就能翻番。图样图森破。我还记得处理一个变速箱壳体振动问题，模态频率死活对不上实验。徒子徒孙们把网格划到了八百万，算了整整一宿，结果偏移更大了。为啥？因为忽略了结合面刚度！铸件和机加面的微观接触、螺栓法兰的非线性——这些玩意儿，凭你一阶六面体单元根本抓不住。你加密的是空气，不是物理。 真正考验功力的，是对物理机理的抽象能力。哪个倒角该留？哪个特征可以简化？什么时候用壳单元代替实体？什么时候必须上子模型？这些决策没有教科书会教你。我见过一家模具厂的老法师，从来不用什么自适应网格，手划的粗网格准得吓人。问他诀窍，他说：“我干了一辈子冲压，闭着眼都知道应力往哪儿跑，网格顺着它的脾气来就行。”这就是人脑对CAE的降维打击。现在都吹数字孪生、实时仿真，可如果连最基本的模型简化都拎不清，给你一屋子GPU也是跑个寂寞。问：小公司刚上CAE软件，最该避免什么坑？答：别一上来就买最贵的“全家桶”许可证，没用。先拿开源求解器加前后处理，找一两个重复率最高的工况练手。最重要是积累自己的材料库和失效判据，没有这些，结果就是看个热闹。还有，千万别信一键式全自动仿真——自动化的是流程，糊弄的是你自己。

问：CAE工程师需要会编程吗？答：如果你想天天重复点鼠标，那就不需要。但如果你想解决点真正有意思的问题，Python或者APDL脚本最好懂一点。写个参数化模型，读几个结果文件，做个插件自动生成报告——这些事能省掉你一半的寿命。还有，当求解器报错说“单元扭曲严重”时，懂点编程能帮你写个小工具检查质量，而不是对着成千上万的单元一个个去瞪眼看。

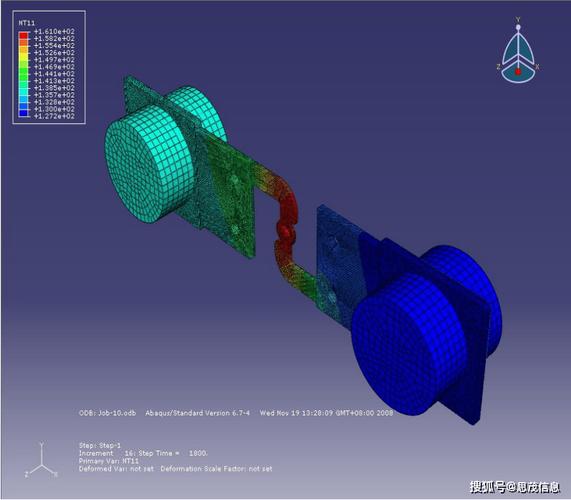

CAE和实验测试，谁才是王道？

这个话题能在行业群里吵到半夜。我自己的立场一向很坚定：实验是爹，仿真是妈。爹给你骨骼，告诉你真实世界的底线；妈给你血肉，让你能预演未来、穷举可能性。只有爹妈在一起，你才算个完整的孩子。我做过一个储液罐的跌落分析，仿真显示底部会开裂，实验也裂了——但裂纹起裂位置偏了20毫米。分析发现，是旋转成型的罐子壁厚不均，而仿真用了均匀壁厚。第二次把实测壁厚分布映射进模型，裂纹位置完美吻合。那一刻的舒畅，比中彩票还爽！可千万别神化实验。实测也有测不准的时候。应变片贴歪一点、加速度传感器附加质量改变了高频模态、DIC的喷涂散斑影响了局部刚度……这些都是娘的坑。所以现在提“虚拟测试”，用CAE做大量的DOE，把实验风险降到最低，再用有限的物理实验做最终标定。这才是现代产品开发的正道。可惜，很多管理者看到仿真结果跟实验对不上，第一反应就是“CAE工程师水平不行”。这种委屈，同行们一定懂吧。前几天，一个搞AI的朋友兴奋地跟我说，他们要用深度学习秒出应力场，替代有限元。我笑了笑。等他们把非线性、接触、大变形、材料失效、多场耦合全搞定，再经历过十个八个实际产品打脸的教训之后，或许会回来跟我碰一杯。计算机辅助工程，说到底，辅助的是“工程”决策，不是替代工程师的大脑。别忘了，再聪明的算法，也扛不住你对边界条件的一个愚蠢误判。这一点，二十年了，没变过。
