工业仪表安装调试的血泪总结——别再被厂家忽悠了!

干了十五年自动化,我见过太多让人血压飙升的仪表故障……不是因为仪表本身烂,而是选型、安装、校准的全链条里处处是坑。今天不扯理论,就聊那些厂家不会告诉你的真相。

先说个去年的事儿。 某化工厂新装的压力变送器,刚投用就跳变,工艺员差点把DCS柜子砸了。拆下来一查——安装工把取压管口朝向搞反,导压管内积满了冷凝液!这种低级错误,本可避免啊……

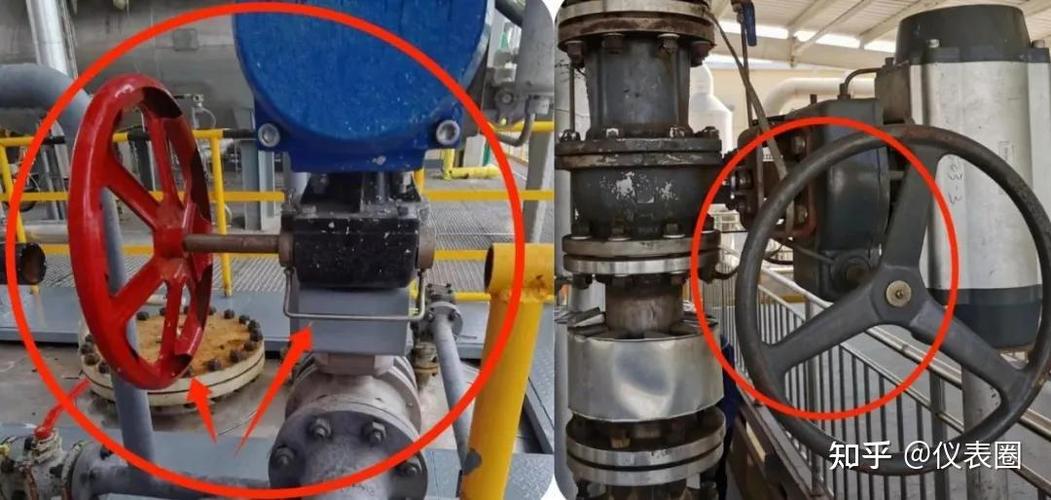

工业仪表安装现场错误案例
工业仪表安装现场错误案例

选型:参数表里的猫腻

你以为翻了样本、对了工况就万事大吉?天真。厂家给的精度是实验室条件,现场呢?电磁干扰、振动、脉动流……一套组合拳下来,0.1%的精度能飘到姥姥家。

举个例子: 测腐蚀性介质,你选了钽膜片,但没注意法兰密封圈是PTFE还是全氟醚;结果半个月圈就胀大泄漏——一条产线全停!这种损失谁赔?选型表永远缺一栏“真实工况”。

更可恨的是,某些销售根本不提量程比陷阱。一台100:1的差压表,最小可用量程居然漂移严重……你问他,他反问你“咋不早说”。 问:仪表出厂标定好了,还需要现场校准吗?
答:必须校准!而且一定要在现场实际安装后校准。运输震动、安装应力甚至地磁场都会让零点偏移,还别信那些“带零点迁移”的鬼话——迁移量超30%的话,线性度劣化得厉害。我亲身经历:同一批表,实验室精度全覆盖,上装置后一半不合格,最后发现是安装法兰螺栓扭矩不一致……简直崩溃。

安装:差一毫米都不行

仪表安装规范看着都是大白话,但执行起来就是另外一回事了。流量计直管段不足,测得全是紊流;热电偶插入深度不够,温度读数能差十几度——你工艺还怎么控制?

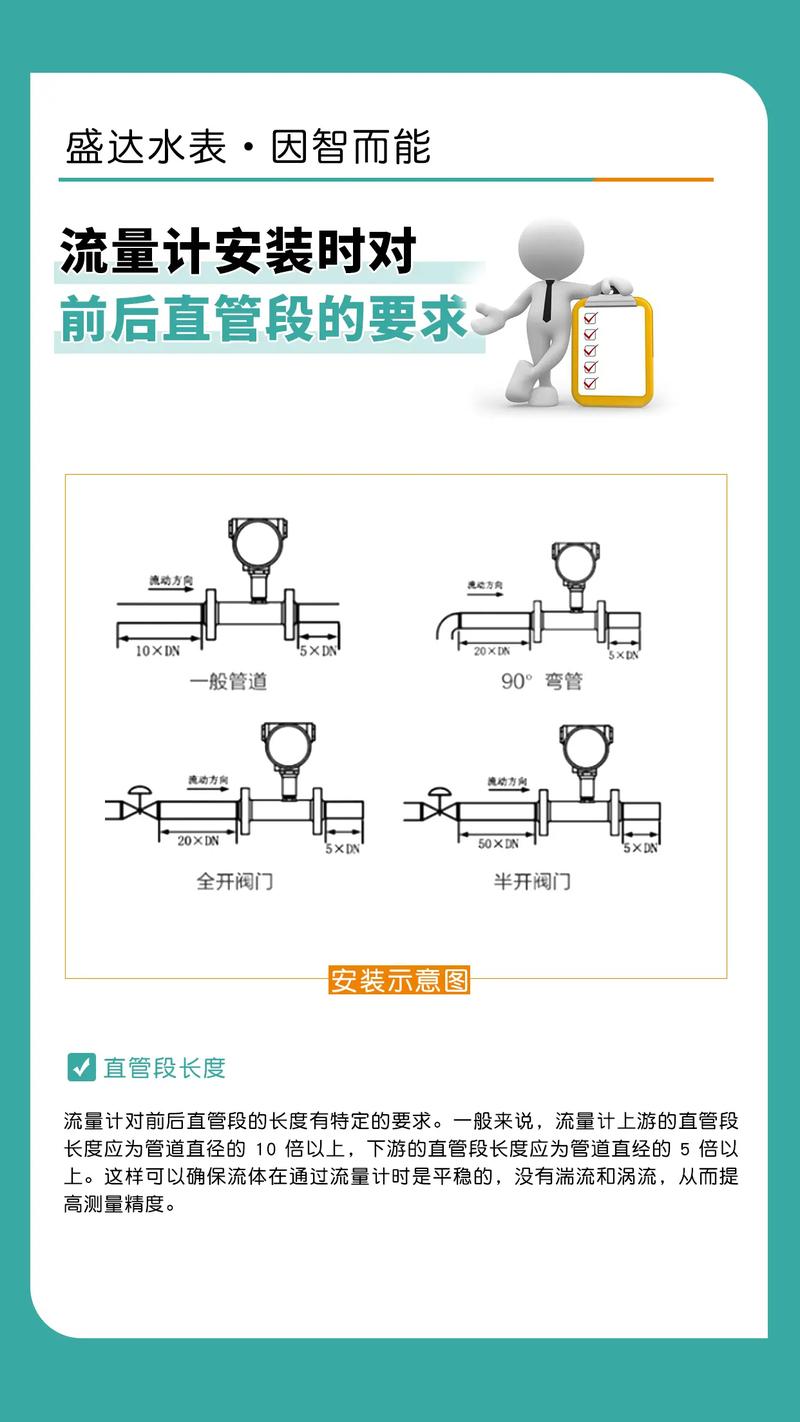

工业流量计直管段安装要求示意图
工业流量计直管段安装要求示意图
特别是两线制、四线制接线。 很多电工图省事,信号线和电源线共用一根电缆,结果串进来的干扰让PLC数据乱跳。有个项目,DCS显示的液位忽高忽低,查了三天才发现——仪表接线盒里多了个小小的蜘蛛网!潮湿天气直接短路……你说这事儿找谁说理去?💡 建议所有仪表接线盒内都放干燥剂,别等跳机再拍大腿。

还有就是振动!泵出口的仪表不加缓冲管,膜片半年准裂。有一次,换热器出口的蒸汽流量计整个脱落,差点砸到人,就是因为没装支撑架。血泪教训:任何仪表,安装支架的刚性比美观重要一万倍。 问:两线制、四线制到底怎么选?
答:说实话,现在很多年轻电工根本分不清。简单粗暴来说:两线制省电缆,但供电和信号共用回路,对电源纹波要求高;四线制单独供电,抗干扰强,但接线麻烦。不过在防爆区,老老实实按安全栅要求来,别自己瞎发挥。我就见过有人把安全栅输出端当电源用,烧了一整柜的卡件……那一刻我真想把厂家电话打爆,追问他们为什么不在说明书第一页用红字警告!❗

校准:为什么你的表总是不准?

校准周期是个玄学。厂家建议一年,但现场介质结垢、腐蚀、高温气体冲刷,可能三个月就偏了。我认识的老仪表工,都自己总结“校准曲线”:比如测导热油的流量计,每到冬天零点和夏天差一个百分点,干脆冬夏各标定一次。别盲目信标准周期,要信趋势。

现在都上“智能仪表”了,带自诊断、远程校验,但千万别以为就高枕无忧。某进口品牌的压力变送器,自诊断说“完好”,结果用标准表一测,误差超0.5%——后来发现是膜片微泄,自检程序根本没覆盖这个故障模式。所以啊,✅ 定期人工核查永远不能省! 还有个被忽视的:信号接地。很多现场屏蔽层单端接地,结果对地存在电压差,形成地回路干扰。有个案例,全厂控制系统莫名其妙周期死机,最后查到是分析仪表的接地线和动力地接混了……这种疑难杂症,书本上根本找不到答案。 问:智能仪表预测性维护真的有用吗?
答:有用,但别神话。它能提醒你膜片变脏、引压管堵塞,但误报率也不低。真正好使的,是自己建一套“经验阈值”——比如正常波动范围是±0.2%,哪天突然±0.15%持续,可能就是信号干扰增大。配合趋势软件,人工分析才是最靠谱的。记住:仪表不会骗人,骗人的是那些不假思索依赖仪表的人。 最后唠叨一句: 工业仪表的可靠性,七分靠安装、两分靠维护、一分在选型。别等出了事故才想起来看这篇文字——趁现在,翻出你的仪表台账,看看那些“稳定运行”的背后是不是早已暗藏隐患。
