无损检测(NDT)的数字革命:扔掉胶片之后,我才发现世界可以这么安静

那天在车间,我差点把显影液泼在自己裤子上。真的。一堆待冲洗的底片,暗室红灯,闷得人头晕。那一刻我发誓——必须换掉这该死的传统射线检测,不管花多少钱。后来你猜怎么着?我们上了数字射线(DR),然后整个世界清静了。

说实话,无损检测(NDT)这行,有些技术实在太老了。胶片射线照相(RT)发展了上百年,可靠是可靠……但效率呢?成本呢?环保呢?想想那些化学药品。所以,当数字成像技术来袭,我举双手赞成。不过话说回来,初期投资不菲,但也值了。

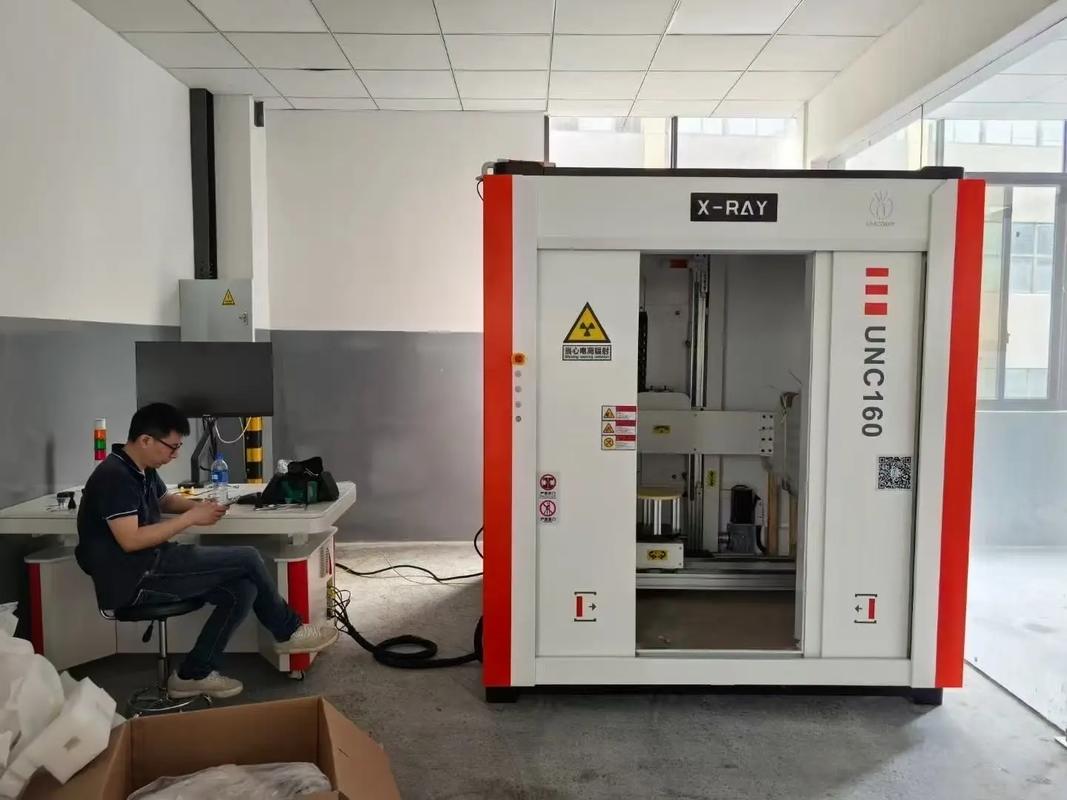

工业数字射线检测系统现场应用
工业数字射线检测系统现场应用

从胶片到像素:第一次拍数字射线是什么体验?

从胶片到像素:第一次拍数字射线是什么体验?
从胶片到像素:第一次拍数字射线是什么体验?

那天我抱着平板探测器,小心翼翼像个抱婴儿的新手。按下曝光,不到十秒,屏幕上就跳出了焊缝的黑白影像。别笑,我真差点叫出来。以往洗片要等半小时,现在实时看——而且还不用暗室!窗宽窗位一调,原本看不清的根部缺陷瞬间凸显。那种感觉,就像近视眼第一次戴上眼镜。

数字射线说白了,就是用平板探测器(DDA)把X射线直接转换成数字信号。没有化学过程,没有等待,图像直接进电脑。你可以放大、测尺寸、做图像增强,甚至把昨天拍的图调出来对比。这一切,传统胶片简直没法比。不过话说回来,空间分辨率可能还是极细颗粒胶片略胜一筹,但实际检测中,谁在乎那个?动态范围大才是王道,对吧?

DR、CR、CT……这些缩写真能把人逼疯

我刚接触数字NDT时,脑子里一团浆糊。CR是什么?计算机射线照相,用成像板(IP板)代替胶片,曝光后必须用激光扫描读出,没有实时性。DR呢?直接成像,平板探测器一步到位。至于工业CT,那是三维切片,贵得要命,但危急场合救命。说直白点:CR是胶片的数字化过渡方案,DR才是终极形态。现在新上系统的,还选CR?你大概会被同行笑话。

焊缝检测通常上DR就够了,除非碰到复杂结构才搬CT。但安装时你得注意,平板探测器是玻璃基底,怕撞怕摔,换个板子够买辆小车。❗所以现场那些毛手毛脚的,我总吼着:“离我的板子远点!”不过看着图像质量,瞬间气就消了。信噪比(SNR)高得不真实,对比度灵敏度可以到1%以下,这是胶片难以稳定达到的。

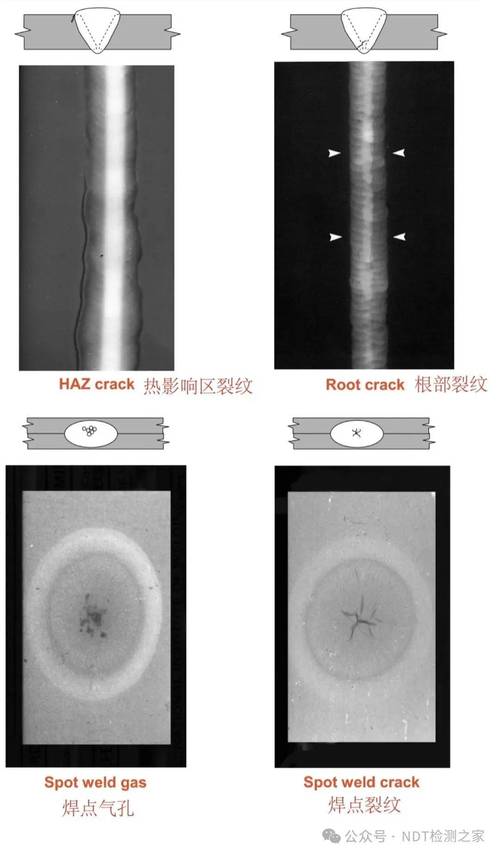

焊缝数字射线图像与胶片对比
焊缝数字射线图像与胶片对比

速度只是开胃菜,真正要命的是动态范围

很多人一提到DR,首先想到快。没错,检测效率翻几倍。但干了十年NDT,我觉得最震撼的是动态范围。胶片一次只能曝光在一个窄小的密度区间,厚薄差异大的工件需要多次曝光、多张底片。DR呢?16bit甚至更高的灰度级,一次拍摄,厚的薄的都能看清楚。以前看气孔、夹杂还得猜,现在直接宽窗口一拉,缺陷瞬现行。

当然,这一切的前提是系统校准。有一次我偷懒没做平场校正,结果图像花得跟抽象画似的。✅教训:DR是娇贵的工具,用好了是利器,敷衍就是给自己挖坑。另外,图像增强算法很诱人,但过度锐化会让伪影变成假缺陷——多少新手掉过这个坑。

问:数字射线能测多厚钢板?最大穿透能力如何?
答:看射线源。用350kV的X光机,常规DR板子能穿透50mm左右的钢,加增感屏可以再厚点。再厚就得换源,比如钴60或加速器。平板探测器本身承受剂量有限,所以超高能要用特殊防护。我们通常做到80mm没问题,但具体要查厂家曲线。

问:整套DR系统小车多少钱?中小厂子值不值得投?
答:呃,扎心的问题。几十万到上百万不等,看板子尺寸和软件功能。但如果你的检测量大、人工高、环保查得严,大概一年多回本。想省钱可以租设备,或者上二手系统。但千万注意,旧板子可能有坏像素,验收时要把坏像素映射文件要过来看。别问我怎么知道的——血泪史。

但DR也不是完美无缺……

吹了半天,得说说坑。首先,空间分辨率受像素尺寸限制。检测微裂纹时,有些标准还得用胶片验证。其次,平板探测器贵且娇气,现场万一被管子砸到,换一块能让你哭。还有,有些检测位置狭窄,平板塞不进去,还得靠柔性成像板(CR的变种)或干脆靠手摸——对,所有NDT方法都没淘汰,这就是现实。

另外,数字图像存储看着简单,实际硬盘坏一次就丢一堆检测记录。现在我们都强制双备份,云端也传一份。数据格式呢?DICONDE这个标准推广十年了,但不同厂家兼容性还是让人头疼。💡小建议:签订设备合同时,让厂家开放原始数据接口,免得日后被锁定。

未来:云评片和AI——但愿别再折腾我

现在业内最火的概念是云评片和AI缺陷识别。远程专家实时看图,不用跑来跑去,尤其在隔离期间救了大命。AI呢?训练得好,真能自动圈出疑似缺陷,把评片人员从重复劳动里解放出来。但我试过几个系统,假阳性高得烦人,还得人工复核。不过趋势是对的,算法在进步,说不定三年后我们大部分时间只是“确认”而非“查找”。

好了,我得去检查今天的DR图像了。那台新焊的管道,希望别再出什么幺蛾子。——哦,对了,显影液的味道,我可再也不想闻到。永远不会。
