做了二十年工业涂装，我是真没想到粉末涂层现在能火成这样。但火归火，问题也一堆。上周某新能源电池壳厂商找我，说涂层不耐电解液，一泡就脱。我过去一看，选的粉根本不对。这种低级错误，往往因为对粉末涂层缺乏系统认知。行，今儿我就把这二十年的经验倒出来，能帮一个是一个。
说实话，第一次看到粉末涂层的成品，我有点震惊——那种均匀质感，啧，真不是液体涂装能比的。没有淌挂，边角覆盖完美。但最让我服气的是这玩意儿的环保性：无溶剂挥发，过喷粉还可以回收再利用。利用率能到95%以上。不像油漆车间，刺鼻不说，还得处理废漆渣。不过话说回来，这并不是说粉末涂层就毫无缺陷，对吧？后面我会说到。
为什么我总劝人上粉末线？
有些老板觉得粉末涂层就是喷塑料粉，能有多神？神不神咱们看数据。热固性粉末涂层固化后交联密度极高，耐化学品、耐候性远优于普通油漆。盐雾测试轻松过1000小时，有些环氧体系能到2000小时。而且它的硬度、柔韧性平衡得好，不像有些涂料一碰就碎。还有一个点很多人忽略：粉末涂层静电喷涂一次膜厚就能达到50-80μm，复杂工件也能包覆周全，省工时啊！
前阵子去一个工程机械厂，他们把老油漆线改成粉末，能耗降了20%，产能还提了30%——因为不用晾干，直接进固化炉。这么看，粉末涂层算得上涂装界的‘代差’产品。但！重点来了——工艺窗口如果控不好，所有优势瞬间归零。
涂装线上那几个要命的参数
千万别听信设备商‘全自动无人值守’的鬼话。一个负责任的工程师必须死盯这几个点：
前处理。我曾见过某钣金厂用自来水冲一下就喷粉，结果三个月后涂层大面积剥落。磷化或硅烷处理不到位，附着力就是玄学。特别是现在环保限制，无铬钝化很流行，但转化膜质量波动大，必须定期做水煮试验验证。

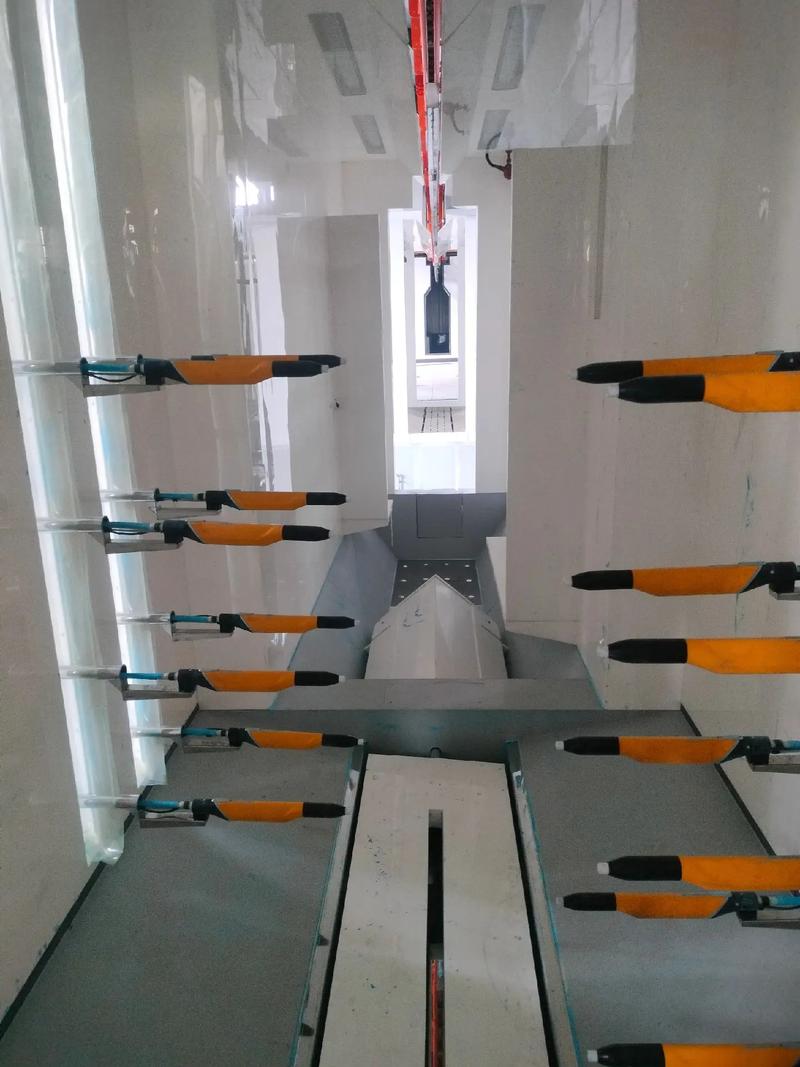

静电电压与出粉量。这个得根据工件形状、粉料性质反复调试。电压太高，粉末反弹严重，法拉第笼效应让你哭；太低，上粉率不行。我习惯用80-100kV起步，出粉量从120g/min开始微调。记住，粉太干或者太细，流动性差——流动性不好，涂层膜厚均匀性就是空谈。
固化温度曲线。这可能是最大的坑。不同树脂体系要求大相径庭：环氧粉末一般在180-200℃，聚酯-TGIC要跑到200-220℃。但这些都是‘金属温度’，不是炉温。必须用炉温跟踪仪实测工件升温曲线，确保在规定温度维持足够时间。否则——
问：粉末固化不足会有啥后果？
答：千万别小看固化不足。表面上看涂层可能光滑完整，但交联度不够，就像烤面包不熟。结果？耐溶剂性急剧下降，用丙酮一擦就掉色；机械性能也拉胯，冲击测试准完蛋。更隐蔽的是，慢性失效：用个半年，涂层就开始发软、起泡、脱落。厂家那时再找原因，早过了保修期，赔钱又丢客户。所以，宁可多烤几分钟，也别省那点电费！
选粉那些事儿：别被供应商忽悠
市面上粉末品牌、型号眼花缭乱。但说白了，无非环氧、环氧/聚酯混合、纯聚酯、聚氨酯这几大类。怎么选？只看案例集远远不够，厂家给的盐雾报告也可能是‘优化版’。
问：为什么有的粉末涂层一两年就粉化？
答：粉化，说白了就是树脂基料被UV降解了。室内用的环氧粉末如果拿到户外，撑不过一个夏天。纯聚酯和超耐候聚酯才是户外首选，但价格贵一截。有个诀窍：挑选时要求做QUV加速老化测试，别光看标称‘保色十年’。更有甚者，有些回收粉混入新粉卖，那性能能好才怪！我一般会要求供应商提供DSC曲线，看玻璃化温度和固化热焓，这比什么承诺都实在。
最近行业有个大趋势：低温固化粉末。2025年涂装展上，有两家推的140℃固化粉引起轰动——这意味着可以和塑料件、复合材料一起喷涂，而且能耗大降。不过，低温粉存储稳定性是个挑战，必须冷链运输，开封得用完。否则结块了，再贵的粉也是废料。❗
另外，金属粉、高光粉这些特殊效果粉末很美，但喷涂控制更难。金属粉上粉率不同，容易产生阴阳色；高光粉橘皮问题突出，流平要求极高。初学者一上来就玩难度，十有八九要交学费。✅
粉末涂层从来不是玄学，但的确需要尊重科学，尊重细节。那些能做出十年如新涂层的产线，背后都是死抠出来的工艺纪律。下次有机会，再聊聊超耐候粉末在光伏支架上的应用，那个更有意思。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：粉末涂层实战手册：一位老机械的掏心窝子话 https://www.dachanpin.com/a/tg/60139.html
