阳极氧化实战笔记：一个老工艺师在槽边的十年教训

做阳极氧化，最怕什么？不是设备贵，不是订单少，是那些莫名其妙的白点、起粉、掉色。 好好的铝件进去，出来就像长了麻子。老板骂，客户退单。你站在槽边，闻着刺鼻的酸雾，想死的心都有。

一、先别聊高级的，就说说这层膜怎么来的

铝，活泼得要命。空气里自然就长氧化膜，但薄得可怜，一擦就掉。阳极氧化——就是强迫它长一身铠甲。酸液里通电，铝做阳极，表面被氧化，长出一层密实的氧化铝。原理简单吧？可偏偏电流密度、槽液温度、杂质含量，三个变量一搅和，天堂地狱之分。我有回夏天忘了开冷却，槽温飙到28度，整批货膜层松软，手指一划就一道印。客户当场骂娘。从那以后，温控器我装了两个，每天校准。

二、槽液，是活祖宗

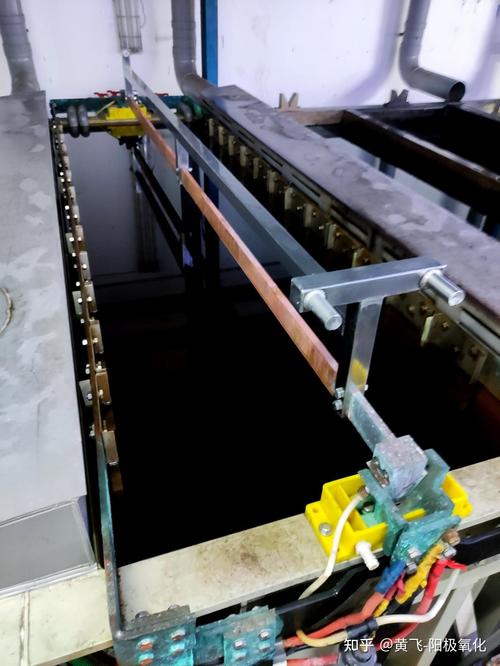

硫酸槽是主流，便宜，好控制。可别看它简单，铝离子一高，完蛋。新配槽，膜层透亮，跟水晶似的。做久了，铝离子积累，膜开始发乌，硬度也下来。我现在的习惯——每班测一次铝含量，超过 15g/L 必须处理或换槽。 有人说用离子交换，说实话，中小厂烧不起那钱。我们土办法：定期往外撇除含铝高的槽液，补新酸。浪费？比整槽报废强。还有搅拌！空搅拌是必须的。不然局部过热，工件烧伤，一块黄斑，报废。见过吗？我见过，烧得跟烤焦的面包边似的。

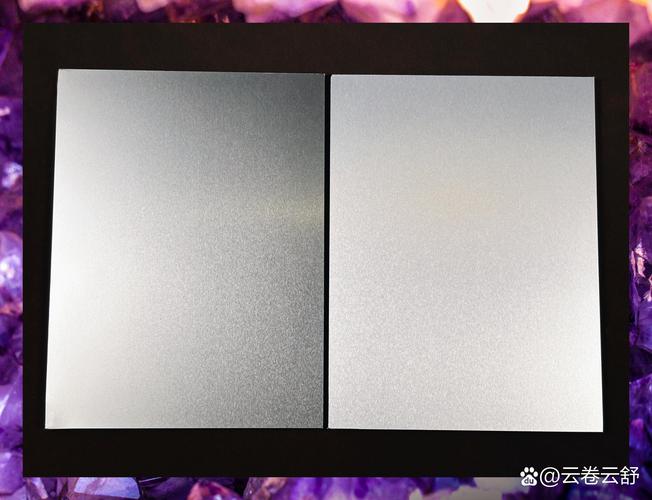

问：为什么阳极氧化膜会起粉？表面上白白一层，一擦掉粉末。

答：八成是槽液温度偏高，或者电流密度太大。温度一高，膜的溶解速度加快，生成的膜结构疏松，粉化。电流密度过高，反应剧烈，局部过热，也起粉。另一个冷门原因——铝材本身含硅量高。有些回炉料多的型材，硅颗粒在氧化过程中不反应，残留在膜里，也容易起粉。我碰过一次，铸铝件，氧化完摸上去像粗砂纸。后来干脆拒接这类活。

三、硬质氧化：你敢接吗？

硬质氧化，膜厚要上 50 微米甚至 100 微米，硬度高，耐磨。军工件、活塞、齿轮常用。听着美，可这玩意耗电，温控变态严——0℃左右。 酸液要加缓蚀剂，不然边角烧毁。我们厂那条硬氧线，常年冷得冒白雾，夏天进去呆十分钟，关节疼。工艺参数更抠得死：电流密度先低后高，逐渐升载，升快了就烧。去年给某无人机做镜头座，客户要求硬氧后膜厚 60±5μm，盐雾测试 336 小时无锈。我们试了四批，最后发现是挂具接触点发烫，导致局部膜层薄。改成钛合金挂具，增加接触面积，才勉强通过。利润率？不提了。

问：硬质氧化和普通氧化，到底怎么选？客户老问。

答：先看用途。普通装饰氧化，膜厚一般 5-25μm，颜色多样的，室内件、外观件。硬质氧化膜厚 25-150μm，颜色多为深灰或黑，追求耐磨、耐蚀，工程件。简单粗暴：指甲能划出印子？上硬氧。成本？硬氧价格差不多是普通氧的三到五倍。另外硬氧后尺寸会涨，必须预留加工量，不然装不上。很多设计师忽略这点，图都画错了。我见过一次，把硬氧件当成普通件标公差，废掉两百个。

四、染色与封闭：色彩背后的坑

阳极氧化后多孔，像蜂窝，吸附染料。染完再用封闭剂把孔堵死，颜色才耐久。可封闭这步，偷工减料的最多。 沸水封闭算传统，能耗高。中温封闭剂，醋酸镍型的，效果好，但镍有毒，环保查得严。现在推无镍封闭剂，有机酯类的，有的还行，有的遇热就开胶。我们厂三年前尝试无镍，结果一批金色外壳，发到客户仓库，夏天集装箱里一闷，掉色像脱漆。赔惨了。后来专门做老化测试，60℃热水泡 24 小时不褪色才算合格。还有染色，时间、pH值、染料浓度，一点偏差颜色就飘。黑色最难，稍微深一点发红，浅一点发灰。

问：金色阳极氧化总是褪色，什么原因？

答：金色染料一般是金属络合染料，对紫外线和热敏感。褪色不外乎俩原因：封闭没封死，孔隙吸进脏东西或氧化变色；染料耐光性差。解决：一是选用高耐光等级的染料，二是封闭工艺必须做透。无镍封闭对金色挑战大，建议加做一道蒸汽封闭或者硅烷处理。还有个血泪经验——染色后清洗不彻底，残留酸根离子，时间长了腐蚀染料，所以加强水洗，能多洗一遍就多洗一遍。

五、新工艺、老毛病

脉冲阳极氧化听说过吧？这几年设备商猛推，说能提高硬度、降低能耗。我试过一套样机，做硬氧确实快，但波形难调死，占空比不对，膜层脆，崩边。可能我段位不够，反正那台机器现在吃灰。微弧氧化就更贵了，电压几千伏，做陶瓷膜，用在航天件上。大部分二氧厂，玩不转。不过酸回收、废水零排放这些，倒是真在推。 环保局长今天来查，明天来查，酸雾吸收塔必须开着，废水里的铝离子回收做净水剂。土办法难以为继了。

说到底，阳极氧化就是个磨性子的活儿。别信那些一步到位的鬼话。槽液里泡久了，看一眼膜光，摸一下手感，就知道行不行。经验，是烧钱烧出来的。现在年轻徒弟怕脏，不愿意干。我担心十年后，这手艺要断档。哎，瞎操心。
