时间敏感网络(TSN)落地实录:标准很美,现实却是一地鸡毛?

上周去一家汽车产线做诊断,控制柜里那堆线缆依然乱得让人头皮发麻。EtherCAT、PROFINET、EtherNet/IP 混在一起,每一根都号称“实时”,但真要打通 IT 与 OT,还得靠网关层层转换。延时?抖得你怀疑人生。我跟现场工程师老张聊,他突然冒出一句:“不是说时间敏感网络(TSN)能大一统吗?怎么没动静了?” 我愣了一下,笑了。这事儿,水太深。

TSN 不是一种协议,是一场迟到的“宪政改革”

很多人以为 TSN 就是某种新的工业以太网协议——大错特错。它其实是一套 IEEE 802.1 工作组定义的标准族,在标准以太网的数据链路层上搞事情。说起来也简单:给普通以太网加上确定性。确定性啊,朋友们,这对于运动控制意味着什么?意味着伺服轴不会再因为某个管理信息报文插队而抖一下。没错,就是那种微秒级的抖动,能让你一整批次的产品报废。

传统工业以太网方案,像 POWERLINK、SERCOS III,都是通过私有机制实现等时同步,代价就是封闭。TSN 试图用开放的标准,把时钟同步(802.1AS)、流量调度(802.1Qbv)、帧抢占(802.1Qbu)这些东西做到通用芯片里。想法很好,对吧?可问题来了:标准多得令人发指。光一个 802.1Qbv(时间感知整形)就够喝一壶的,还要搭配门控列表、保护带……说实话,我第一次看到那些配置参数时,直接爆了粗口。这玩意儿是人配的吗?

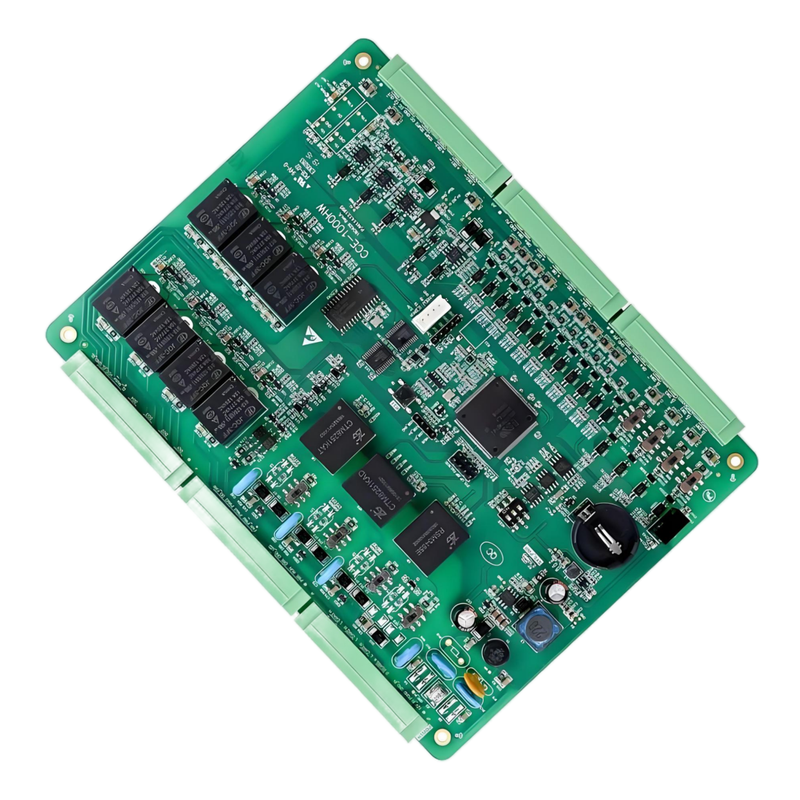

工业TSN交换机内部门控调度电路板特写
工业TSN交换机内部门控调度电路板特写

吐槽归吐槽,但原理上的确优雅。想象一下,以太网线上同时跑着尽力而为的视频流、周期性的控制数据、还有关键的报警信号。TSN 能让关键数据在每个交换节点享受“VIP 通道”,精确到纳秒的发送窗口。有点类似城市交通里的BRT专线,但更暴力——它直接把其他车道的绿灯掐了。

OPC UA over TSN:天作之合,也差点难产

业内有个很形象的比喻:OPC UA 是语言,TSN 是声带。没有 TSN 的 OPC UA,只能吼着嗓子在嘈杂车间里传递信息;有了 TSN,才能低声细语但字字清晰。2018 年汉诺威展上,业界巨头们搞了个“OPC UA over TSN”的联合演示,那场面,锣鼓喧天。我当时心想,工业通信要变天了。结果呢?一晃五年过去,真正的规模部署依然寥寥。

为什么?首先是芯片。博通、NXP、TI 都有支持 TSN 的芯片,但早期要么功能阉割,要么价格死贵。然后是软件栈——Linux 内核从 4.13 开始就有了初步支持,但你要让西门子、倍福的工程师在 Linux 上开发控制器?生态迁移成本太高了。再有就是总线周期。运动控制要求 31.25µs 的周期,TSN 理论上能做到,但实际网络中交换机级联、拓扑变化都会引入不确定性。一拨调试下来,比 EtherCAT 差了一大截。看着示波器上的波形,老张那种失望的眼神,我特别理解。

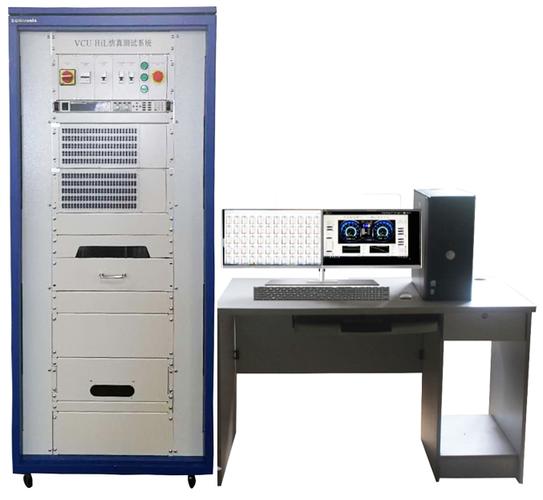

OPC UA over TSN控制器间实时通信测试台架
OPC UA over TSN控制器间实时通信测试台架

不过话说回来,有进展。CC-Link IE TSN 就是个很好的折中方案——三菱电机主导,把 TSN 融进了自家协议,已经在半导体、锂电行业铺开了。还有 PROFINET over TSN,PI 组织去年刚发布了规范。你看,大家不是不跟,是在“摸着石头过河”。

问:我们厂现在用的是 PROFINET RT,要平滑升级到 TSN 容易吗?
答:想得美。现存 PROFINET 设备如果不是专门支持 TSN 的硬件,基本没戏。因为 TSN 需要网卡和交换机都支持硬件时间戳和门控机制。极少数高端交换机可以通过固件升级,但大部分所谓的“TSN Ready”还是营销话术。比较现实的路径是新建产线直接上支持 PROFINET over TSN 的控制器和 I/O,老产线暂时保持原状,中间加协议转换。但这个转换又会引入不确定延时,很尴尬。所以,混合流量场景才是 TSN 的真正战场,而不是纯粹替换现有总线。

一文钱难倒英雄汉:配置与诊断的深渊

一文钱难倒英雄汉:配置与诊断的深渊
一文钱难倒英雄汉:配置与诊断的深渊

工业人最看重什么?可靠性,以及出问题时的可诊断性。TSN 在这块儿,堪称黑洞。过去用 PROFINET,Step7 或者 TIA Portal 里一目了然,哪个从站丢了、线断了,都能精准定位。TSN 呢?全是标准的以太网,你要用 Wireshark 抓包去分析 gPTP 报文是不是同步失败了,或者用专门的 TSN 分析仪(可贵了!)。大多时候,车间里的维护电工连 IP 地址都配不明白,你让他去理解什么门控状态机?💡 开什么玩笑。

中央化网络配置(CNC)是 TSN 的核心,但也是痛点。理论上,你需要一个 CNC 软件去规划所有流的路径和时隙,自动生成交换机的配置。但不同厂商的交换机模型、驱动都不一样。目前有开源方案比如 OpenCNC,但离工业级稳定性差得远。这也导致很多中小集成商对 TSN 望而却步。我认识一个做 AGV 调度的兄弟,试了某品牌的 TSN 方案,结果多台 AGV 同时漫游时,时钟同步经常跳变,最后只能退回到 Wi-Fi 加额外同步线。他说:“太折腾了,时间敏感网络这名字听着唬人,用不好就是时间噩梦网络。” 我竟无法反驳。

问:都说 TSN 和 5G 结合能实现无线实时控制,现在有落地案例吗?
答:有,但极少。爱立信和 ABB 做过一个 5G-TSN 互联的演示,机器人关节控制延迟能压到 1ms 以下,抖动能控制在微秒级。但那是实验室环境,频谱干净、距离近。到了真实工厂,多径效应、基站切换都会破坏确定性。目前比较可行的方案是集成 5G 作为 TSN 桥,也就是把 5G 系统模拟成一个支持 IEEE 802.1AS 的网桥。3GPP R16 版本已经定义了相关架构,R17 增强了时间同步。但真正让我眼前一亮的,是去年苏州一家工厂的测试:用 5G LAN 承载 TSN 流,给悬挂链上的物料小车发指令,确实省掉了滑触线。❗ 但成本惊人,一个支持 TSN 的 5G 模组比普通模组贵五倍,还得配专用核心网。短期内,还是有钱人的游戏。

说到底,时间敏感网络(TSN)是一场理想主义对工业现实的碰撞。标准很美,芯片在追,软件在补,生态在慢慢拧合。但从实验室到产线,中间横着无数细微的坑:电源干扰导致时钟漂移、瞬时的突发流量打爆缓存、不同厂商对标准实现的差异……每一样都能让工程师掉光头发。

但我并不悲观。每次看到那些还在用脉冲信号控制的老旧设备,因为缺失网络能力而孤岛化,我就觉得 TSN 的方向是对的。只是需要耐心。也许再过三五年,当 TSN 配置变得像配置家用路由器一样简单,当芯片成本降到与标准以太网相当,我们才能真正走进 IT/OT 融合的深水区。到那时,老张们的眉头,应该能舒展一些了吧。
