确定性网络:别再让延迟毁了你的产线,我踩过的坑够多了

说实话,我第一次在工厂里看到因为网络延迟导致机械臂停顿,简直不敢相信自己的眼睛——都2025年了,还能出这种幺蛾子?那台价值不菲的六轴机器人,就那样悬在半空,焊枪还闪着火花,操作工一脸茫然。事后查原因,就因为一个数据包晚到了2毫秒。2毫秒!在办公室刷网页你根本感觉不到,但在运动控制里,这就是事故。 确定性网络这词最近实在太热。可到底什么是确定性?简单说,就是网络传输时延可预知、可控制,上下波动极小。不像我们常用的以太网,它尽力而为,拥堵时延迟能飙到几十毫秒,对工业控制是致命伤。你愿意让一台冲压机在“尽力而为”的指令下工作么?反正我不敢。

延迟抖动,工业界不能忍

工业圈有个词叫“抖动”,指延迟的变化范围。一条合格的确定性网络,抖动必须压到微秒级。比如用时间敏感网络(TSN),它能给关键数据流预留带宽、精确调度,就像给救护车划出专用车道——普通车再堵,救护车也能准时到。❗ 注意,TSN不是单一协议,而是一套IEEE标准族,涵盖时钟同步、流量调度、冗余传输等等。
工业确定性网络TSN交换机端口配置界面
工业确定性网络TSN交换机端口配置界面
但别以为上了TSN就万事大吉。去年我参与一个汽车焊装线改造,客户迷信“全TSN化”,把普通摄像头、扫码枪都接到TSN交换机上,结果网络配置复杂度暴涨,一个小参数错误直接导致整线停摆——反而丢掉了确定性优势。✅ 正确做法是分层:核心运动控制走TSN,非实时设备仍用标准以太网或Profinet,通过网关隔离。

5G URLLC:无线的确定性靠谱吗?

我经常被问到:现在5G吹得厉害,5G超可靠低延迟通信(URLLC)能实现无线确定性网络吗?我的回答总是先叹口气。理论上,5G空口时延能到1ms,且支持时间同步。但在工厂实测,环境干扰、基站负载、终端移动速度都会让性能打折。去年某港口做龙门吊远程操控,用5G URLLC方案,起初延迟稳在10ms左右,晴天没问题;一遇暴雨,信号衰减,抖动瞬间增大,操作员不敢动了——那可是几百吨的集装箱!

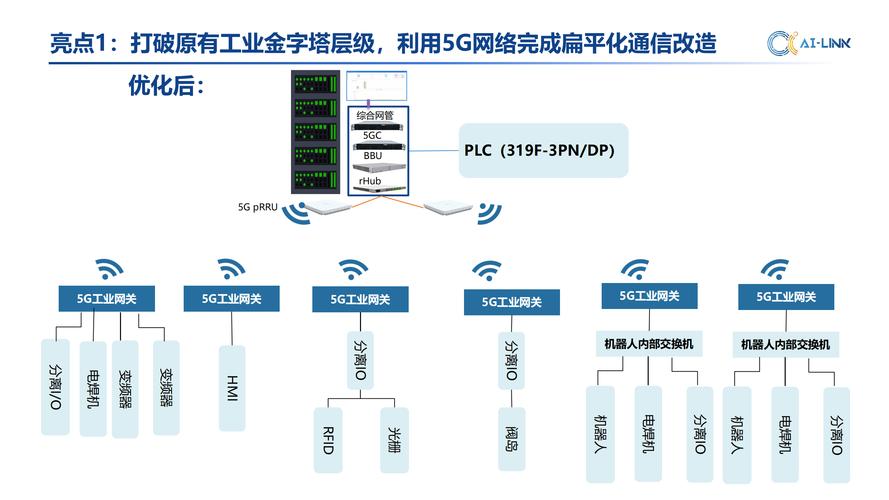

5G URLLC工业网关部署在车间边缘
5G URLLC工业网关部署在车间边缘
不过话又说回来,无线确定性并非无解。通过冗余链路(比如同时用Wi-Fi 6和5G)、边缘计算本地预处理、以及专用频谱,我们确实在AGV协同场景做到了99.999%可靠性和2ms级抖动。💡 关键是场景适配,别盲目跟着设备商宣传走。

问:确定性网络和传统工业以太网(比如EtherCAT)到底差在哪?

问:EtherCAT不也是实时的吗?为啥还要换成TSN? 答:没错,EtherCAT、Profinet IRT这些都是专属协议,靠主从轮询或专用硬件实现微秒级周期。但它们各自封闭,不同协议互通需要额外网关,且带宽通常局限在100Mbps。而TSN基于标准以太网,速率从1Gbps到10Gbps,且原生支持IT/OT融合——工厂里摄像头、上位机、PLC可以走同一张网。更关键的是,TSN允许动态配置,换产品时不用重新布线。但EtherCAT在超高速运动控制(如50μs周期)仍有成本优势,所以很长一段时间内二者会共存。

问:我们是个中小机械加工厂,改造确定性网络值得吗?

问:小厂上哪类确定性网络比较划算? 答:这问题我至少听过五十遍。如果你是批量加工、设备老旧、网络需求仅仅是文件传输和简单控制,那先别急着追新——投入产出比不高。但如果你有数控机床群,依赖集中刀补、实时状态监控,或未来打算引入协作机器人、视觉检测,那我强烈建议在升级网络时一步到位选择支持TSN的交换机。因为一旦后期再改造,停工损失远超设备差价。✅ 起步可以从边缘交换机开始,用VLAN隔离关键信号,慢慢过渡。

别把锅全甩给网络

写过太多故障报告,我发现至少30%的“网络延迟”问题其实出在端系统:PLC固件没优化、应用程序阻塞式等待、甚至接插件氧化。有一次客户投诉TSN网络抖动超标,我们蹲点三天,最后发现是传感器线缆屏蔽层破损,引入电磁干扰。这在工业现场太常见了。所以,部署确定性网络时,千万不要忽略底层硬件的实时能力。 另一个容易被忽略的坑是时钟同步。确定性网络要求所有节点时钟对齐,否则调度算法全乱套。IEEE 802.1AS是基座,但实践中经常遇到交换机累积误差过大、GPS授时受车间钢结构遮挡等问题。我现在的习惯是,项目启动前先花一周测时钟同步精度,别等联调才暴露问题。

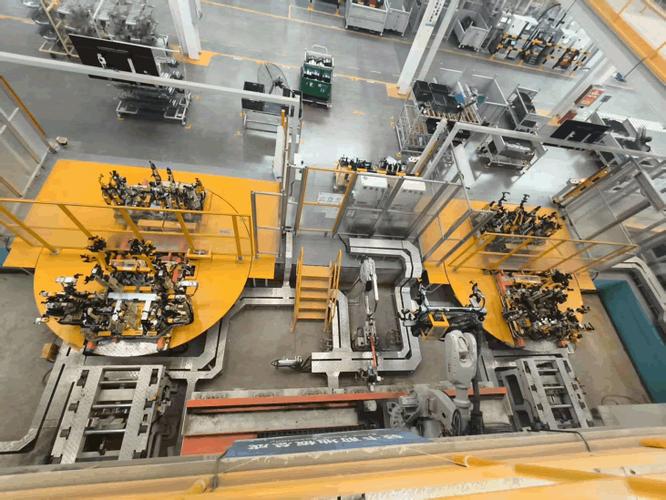

落地案例:从焊装到港口,确定性已成刚需

落地案例:从焊装到港口,确定性已成刚需
落地案例:从焊装到港口,确定性已成刚需
去年末我们给一家新能源电池厂部署了TSN+OPC UA over TSN方案,用于涂布机和辊压机的同步控制。原来用CAN总线,带宽瓶颈严重,涂布速度一提高就丢帧。改完后,30台设备协同,节拍从15秒缩到11秒,良率上升2个点。❗ 但调试过程极其痛苦——不同厂家TSN交换机兼容性仍有问题,我们被迫换了三个品牌才稳定。 另一个案例是港口RTG远程操控,混用5G和Wi-Fi 6,通过双发选收机制确保指令不丢。工人坐在中控室看着大屏,再也不用高空俯首弯腰,劳动强度骤降。但碰到台风天,还是得降速保安全。 所以你看,确定性网络从来不是一揽子交钥匙方案,它需要深入理解工艺、环境、人员操作习惯。我见过太多项目追求技术先进性,结果产线员工不买账,最后设备吃灰。产业升级,终究是人的升级。 写到这里,我忽然想起三年前参观一个德国工厂,他们用最简单的Profinet——没有TSN,没有5G——但整个车间网络规划得井井有条,线缆标签清晰,接地完美,几十年没出过网络中断事故。确定性,有时候不依赖最前沿的技术,而依赖最扎实的工程纪律。这算不算一种黑色幽默? 不管怎样,工业网络正在经历一场静默革命。从有线到无线,从封闭到开放,确定性正从“锦上添花”变成“没它不行”。但革命不是请客吃饭,坑我已经帮你踩了不少,剩下的,就看你的了。
