计算机辅助工程(CAE),别让仿真成了‘仿假’

上周,老张把刚跑完的仿真报告狠狠摔在会议桌上。“这结果我特么怎么跟客户交代?”他吼得整层楼都听见了。应力值偏差30%,模态频率也漂得离谱。一套CAE流程走下来,最后跟试验数据对不上——这种破事,搞过的人都知道,简直能把人逼疯。

说实话,计算机辅助工程(CAE)这玩意儿,早不是什么新鲜词了。二十年前我们就喊“数字样机”、“虚拟验证”,到现在,软件买了一堆,算得风生水起,可一到物理样机阶段照样手忙脚乱。问题出在哪儿?

我见过太多企业,把CAE当成万能药。似乎只要砸钱买了那几套软件,雇两个会点鼠标的工程师,就能把产品缺陷“算”没了。天真。

数字样机?先把数据治理搞利索


仿真不是变魔术。它吃进去的是数据,吐出来的才是结果。可多少公司连最基本的材料参数都拿不准?从供应商那儿抄来的S-N曲线,温度系数粗暴地取个0.8,接触刚度拍脑袋填个值……这种地基上盖楼,能不塌吗。

有一次,为了校核一个焊接构件的疲劳寿命,我们团队跟试验数据死磕了整整两周,最后发现——CAD模型里倒角半径与实际工艺差了0.2毫米。就这0.2毫米,应力集中系数直接从2.8蹦到4.1。❗你说气不气人?

所以,真想把CAE用好,先别急着算。花精力把企业内部的材料库、工况谱、边界条件库给建起来。数据一致性的背后,是工程经验的固化。少了这一步,仿真永远是“仿假”。

企业级CAE材料参数数据库管理界面
企业级CAE材料参数数据库管理界面


而且,这里有一个很微妙的陷阱:仿真越“容易做”,越容易瞎做。现在的软件界面越来越友好,一键网格、自动接触,实习生都能跑出漂亮的云图。可那些藏在默认设置里的假设,有几个人会认真去看?雅可比点、单元畸变、沙漏控制……算了,不说了,说多了都是泪。

仿真功夫在诗外:流程比算法更致命


很多人以为CAE的核心是求解器。算法当然重要,但更致命的是流程。我见过一家中型制造企业,研发流程那叫一个混乱:设计部扔来一个数模,仿真组连夜算完给出修改建议,可设计那边早就改了好几版,信息完全脱节。这种“瀑布式”协作,在快节奏迭代中根本玩不转。

✅ 真正跑出来的经验是:仿真必须嵌入PLM/PDM系统,跟设计变更实时联动。每次设计迭代,自动触发有限元校核,结果直接推送给设计师——就像给车装了一个实时导航,而不是等撞了墙再复盘。

而且,前处理的时间往往占到整个仿真周期的60%以上。网格划分、连接关系定义、载荷映射,这些东西又繁琐又容易出错。有远见的团队已经开始用脚本自动化这些重复劳动,甚至用Python直接驱动前处理器。省下来的时间,让工程师去琢磨物理本质,而不是跟鼠标较劲。

问:我们厂刚买了仿真软件,怎么用起来总不对劲?老是算一次要好久,结果还不准。
答:正常。大概率不是软件本身的问题,而是你的模型没处理好。先检查网格质量——别迷信四面体自动划分,关键区域必须做六面体,或者至少用带中间节点的二阶单元。再查接触对,是不是有多余的自由度?载荷步设置是不是收敛准则太松了?记住,CAE是“进去垃圾,出来垃圾”的典型。在算第一个模型之前,花一周时间建立企业专用的建模规范,绝对值得。

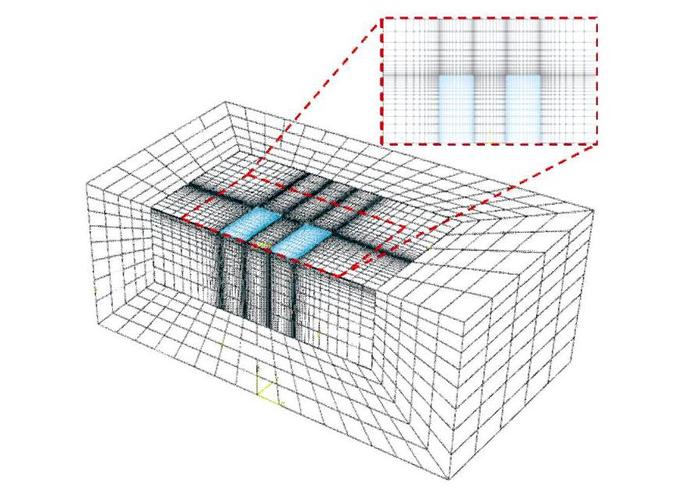

复杂装配体有限元网格划分细节图
复杂装配体有限元网格划分细节图


回到老张那个案子。最后我们怎么解决的?把试验数据倒灌回仿真模型,做参数反演。发现是焊缝的残余应力没考虑进去,导致局部刚度偏离。这种事儿,书上不教,全靠工程师的嗅觉。

AI+CAE:是革命还是噱头?

AI+CAE:是革命还是噱头?
AI+CAE:是革命还是噱头?

这两年CAE圈子里最热闹的,无疑就是AI了。基于深度学习的代理模型、智能网格优化、自动特征识别……看着是挺炫。一些厂商吹得天花乱坠,好像以后工程师要失业了似的。得了吧。

我试过某知名软件的AI辅助特征简化功能。一个简单的支架筋板,它辨认成了应力奇异点,直接给我抹掉了——这特么要是真用在结构件上,出事算谁的?

但客观说,AI确实在某些场景下显出了威力。比如用训练好的降阶模型替代CFD中反复迭代的流体计算,毫秒级出结果,用于初步设计筛选非常香。还有自动探测几何清理中的小孔、倒角,省去大量人工时间。关键是,你得知道它的边界在哪。

💡 建议:把AI当成一个有怪癖的资深助手,而不是圣旨。用它处理标准化、高重复的环节,但最终的物理判断,必须靠人脑。千万别让算法替你做工程决策。

问:AI仿真能替代工程师经验吗?现在我们招人特别难,能不能用AI降门槛?
答:别做梦了。当前阶段,AI更像是一个强大的“加速键”,但不是“自动驾驶”。它需要大量高质量的训练数据,而这些数据本身就依赖经验丰富的工程师来标注、清洗。如果你连一个有经验的仿真老手都没有,AI根本转不起来。更危险的是,没有经验做SENSE CHECK,AI给出的错误结果看起来也会很“漂亮”,让你误以为万事大吉。真到量产时再炸雷,代价就太大了。

终归要回到物理世界

终归要回到物理世界
终归要回到物理世界

搞了二十年仿真,我最大的体会是:CAE不是用来替代试验的,而是用来减少盲目试验的。一个健康的研发体系,物理试验和虚拟仿真必须像DNA双螺旋那样交织上升。仿真预测高风险区,试验验证并修正模型,再用标定后的模型去探索更大的设计空间。

可惜,在很多企业里,仿真和试验是两拨人,互相看不上。试验的说仿真是“花拳绣腿”,仿真的说试验是“刻舟求剑”。这种内耗,比技术落后更可怕。

说到底,计算机辅助工程(CAE)的价值,不在那个E(工程)上,而在那个A(辅助)上。它是望远镜,是显微镜,但永远不是造物主。认清这一点,很多无谓的折腾就能避免了。

写完这些,想起前几天老张发的微信:“新标定的模型通过了!跟台架试验偏差不到5%。”后面跟了一串笑哭的表情。这就是做CAE的日常吧——在无数次崩溃的边缘,突然撞见那一点点精确带来的狂喜。
