电火花加工（EDM）干货随谈：一个二十年操机佬的真心话

头一回见电火花加工，是1998年，在东莞一个小模具厂。师傅把铜公夹上去，合上油槽，一按按钮，滋滋滋——得，火花窜得像过年放炮仗。我当时学徒，站旁边看了十分钟，愣是没明白这玩意儿怎么就把铁给“烧”出形状来了。后来师傅递给我一个打过的型腔，指甲一划，还挺光溜。他说：“小子，这行当，硬骨头全靠它啃。” 得，从那天起，我就跟EDM杠上了。

那第一次见EDM，我整个人是懵的

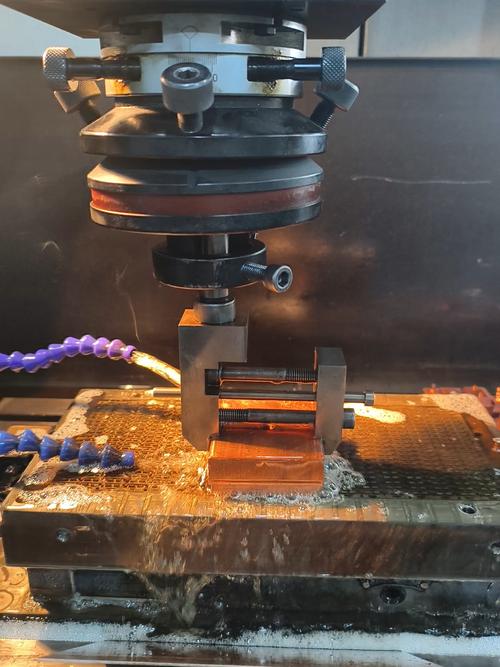

说实话，当年差点转行。那噪音、那油雾，还有动不动就“拉弧”烧电极的噩梦……你试过凌晨三点起床换电极、调间隙，只因为参数设错导致整个模仁差点报废吗？我试过。✅教训记一辈子：冲液压力差0.5公斤，型腔边缘就得塌角，镜面效果直接泡汤。不过话说回来，正是这些坑，让我摸透了EDM的脾气——它不像铣削，刀子下去铁屑哗啦啦；它是靠脉冲，一次放电几千度，把金属粒子硬生生“炸”掉，然后工作液冲走，再冷却，再下一发。这过程，精密得像瑞士手表。

你看，没个十年八年，谁敢说自己真懂电火花？

加工硬骨头？EDM说：放着我来

问：为什么有些模具非用电火花不可？数控铣不能干吗？

答：能，但费刀、费时、还未必干得出来。比如深窄槽、清角，或者材料硬到HRC60以上——你让铣刀去啃，刚碰上去就崩刃；EDM不同，它无视硬度，只要导电就能干。💡我们厂去年接了一批碳化钨镶件，传统加工想都别想，全靠成型电极一个脉冲一个脉冲“抄袭”出来。抄？没错，电极就是母版，放电就是复印机。不过，复印也有失真，那就是电极损耗。所以还得靠经验去补正，玩的就是心跳。

电极那点事儿，全是眼泪

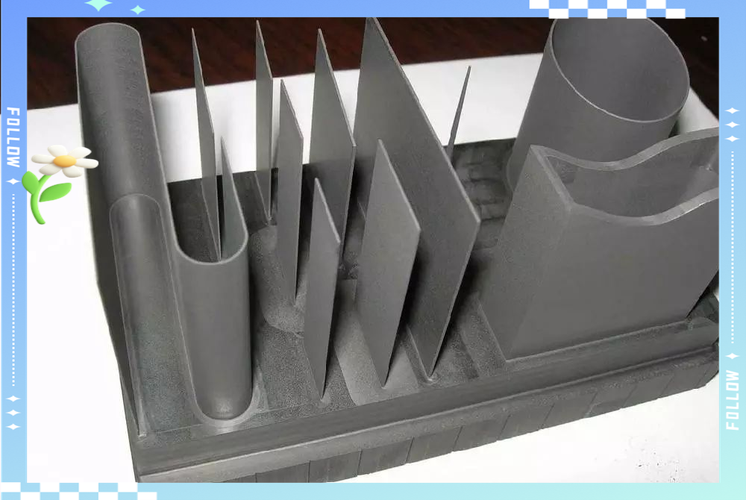

早年用紫铜电极，软，好加工，但损耗大，精加工一遍不够，得换好几个。后来石墨兴起，损耗小，加工快，但粉尘——唉，车间三天不清就黑一层。❗石墨还有个毛病：脆。有一回电极装夹稍微偏了0.02毫米，放电到一半，啪，崩角了，整套模具重做。老板那眼神，我至今难忘。所以现在，我们搞精密件，粗加工用石墨猛干，精修换钨铜合金，稳如老狗。牺牲一点速度，换来模具寿命，值。

问：EDM精度到底能飙多高？数字说话。

答：理论上，慢走丝线割的轮廓精度能到±0.001毫米，成型机镜面加工表面粗糙度Ra0.1微米以下，跟镜面一样。但那是实验室条件。实际量产，我敢拍胸脯的，稳定在±0.005毫米内，前提是机床没睡醒，温度控制做好，工作液干净得像矿泉水。我们车间恒温24℃，液温波动不超过0.5℃，还得定期测介电强度。不然一阵穿堂风，精度全飞。你说这行是不是矫情？可高端模具，差一丝就是废品，客户拿放大镜验货，你敢大意？

未来已来：智能EDM的野望

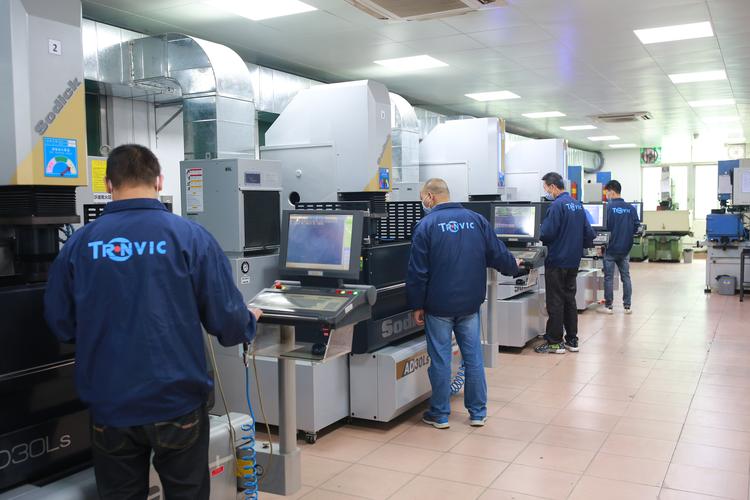

这两年，厂里上了几台瑞士机，带自适应控制系统。电极损耗实时补偿，放电间隙动态调整，甚至能自动检测拉弧然后抬刀。原来需要老师傅盯着干的活，现在刚毕业的小伙子也能操作，只负责上下料和按启动。说实话，我心里有点不是滋味——手艺被机器替代了？但转念一想，人类那点经验，说白了就是无数次试错换来的数据积累，机器学得快，记得牢，何乐不为？只要参数库够全，智能机床能预判最佳规准，以前调机要两小时，现在十五分钟完事。剩下的时间，我们去研究更复杂的异形电极、多轴联动，不是更好？

哦对，工作液也升级了。从前煤油为主，现在合成碳氢化合物，闪点高，更安全，还能延长滤芯寿命。不过就是贵。一桶几千块，跟倒钞票似的。但为了环保和精度，这钱省不得。

最后说句掏心窝的：EDM这行，又脏又累，年轻人不爱干。但我干了二十年，没后悔。当一个个光亮的型腔从油里捞出来，那种成就感，不干这行体会不到。如果刚入行，别怕犯错，多问师傅，多调参数，把每次拉弧都记下来。日积月累，你也能人机合一。
