说句实话，现在干激光切割的，能有几个真的把说明书啃透了？上周去东莞一个钣金厂，老板抱怨他们的万瓦机床割6mm碳钢毛刺多到崩溃，结果我一看操作面板——好家伙，焦点位置还是出厂默认，气压曲线也没调过。这哪是设备的问题，完全是人的问题。
但话说回来，参数调试这事儿，本来就不是靠背数就能搞定的。同样的机床，切同一批板，冬天和夏天参数都不一样，更别说不同牌子的板材性质差异了。有时候跟经验丰富的老钳工聊，他们能给你讲出一本《激光切割玄学》。可问题是，这行当发展太快，很多老师傅也跟不上固态激光器的新特性。
💡 功率与速度：不是越大越好，而是动态平衡
很多人觉得激光切割嘛，功率越高切得越快，质量还更好？错。我见过太多新手为了提效率，把速度拉到顶，功率也轰到最大，结果切口挂渣严重，甚至烧边。功率和速度必须“耦合”——这个词是从控制系统借来的，很贴切。简单理解：一定厚度的材料，存在一个最优的能量输入范围。功率太高，热影响区扩大，切缝变宽，粗糙度飙升；速度太快，能量来不及穿透或者熔渣吹不干净，就会在下表面形成顽固毛刺。

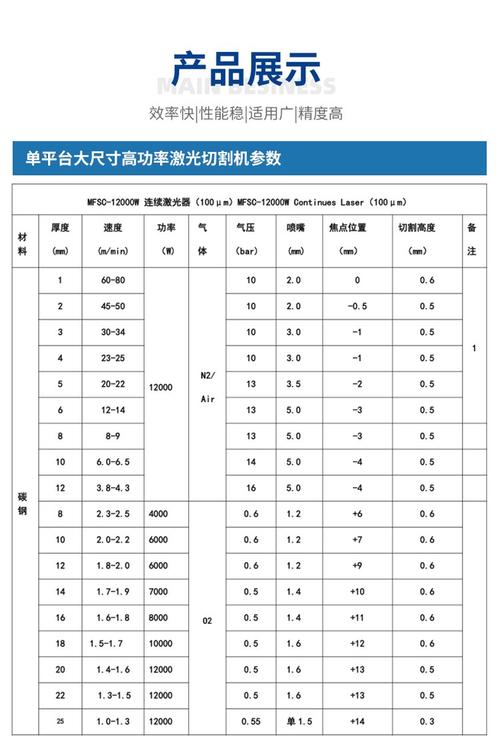

有个直观的比喻：像用高压水枪冲洗泥巴。水压太高（功率），会把泥巴冲得四溅，边缘坑坑洼洼；移动太快（速度），泥巴还没软化，根本冲不掉。要刚刚好，让水流既穿透又带走残渣。怎么找这个耦合点？实话说，最笨的办法是试切矩阵：固定一种功率，阶梯调整速度，观察断面纹路。你会发现，在某个速度区间，纹路突然变得细腻，下表面光亮，这就是甜点区。
最近帮一个客户调6kW切8mm不锈钢，一开始用说明书推荐的参数，上层 ok 下层发黑。我让操作工把速度降了15%，功率微调了5%，同时稍微抬高了焦点，毛刺立刻消失。他们技术总监感叹说这得省多少打磨工时啊——确实，省下的都是钱。
🤔 问：我怎么知道当前的功率速度匹配是不是最优？除了看断面，有没有量化方法？
答：老老实实告诉你，经验判断是第一位的，但如果你想量化，可以用表面粗糙度仪测切割面的Ra值，通常要求小于 6.3μm 算良好。另外，听声音也有讲究。切割时如果听到‘噗噗’的沉闷声，可能速度慢了或者焦点低了；如果声音尖锐刺耳，或许速度太快，或者气路有问题。一个好的切割过程，声音应该是持续的、稳定的‘嘶嘶’声，像撕布一样。还有，看火花喷射的角度。正常切割，火花应该基本垂直于板材向下喷射；如果火花向后飘（顺向切割时），说明速度可能偏快，熔渣没有被及时吹除。这些小窍门比看说明书实在得多，对吧？
🎯 焦点位置：差之毫厘，谬以千里

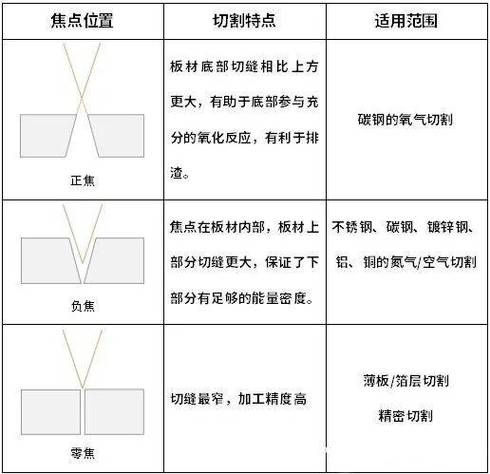

焦点——激光束最集中能量的一点。它的位置直接决定了切缝形状和切割能力。碳钢切割通常焦点在材料上表面或略低一点点，利用氧化反应助熔；不锈钢切割则多将焦点设在上表面以上，用高压氮气吹走熔融物。但这些都是理论。实际上，随着保护镜片的污染、喷嘴磨损，焦点会发生漂移。而大多数机床所谓的‘自动对焦’，仅仅是马达走到预设位置，根本不是实时测量焦点位置。这就坑了——你以为焦点是对的，实际上早就偏了。
去年夏天，我们车间一台老式 CO₂ 激光机，总是切厚板时断弧。查了几天，最后发现是镜片组热变形导致焦点上移了 0.3mm。就这 0.3mm，成品率直接跌到六成。后来加了水冷恒温，换了更好的镜片基材，问题才解决。现在全固态激光器对热更敏感，尤其高功率光纤激光器，增益光纤的热效应会引起模式变化，焦点漂移会更诡异。所以定期打功率计，做焦点测试，比什么都重要。
❓ 问：焦点位置偏移了，除了定期测，有没有在线监控的办法？
答：有的，但得花钱。市面上有激光过程监控系统，通过光电传感器分析切割火花或等离子体云的光谱，间接反推焦点状态。比如 Precitec 的某些头子就带这种功能。不过对小厂来说成本太高。土办法也有：每天开机前，切一段标准的薄板试样，用放大镜看切缝宽度和断面，跟标准样对比。切缝变宽、下表面挂渣，焦点可能低了；切缝过窄、切割面倾斜，焦点可能高了。养成习惯，别偷懒，比啥智能系统都可靠。再说，现在不少激光头都带 CCD 监控，可以远程看喷嘴和焦点状况，也算一种替代方案。
💨 辅助气体：看不见的耗材，看得见的成本
很多人只关心激光器多少千瓦，却忽略了辅助气体这个无底洞。拿不锈钢切割来说，氮气纯度要求 99.999%，一瓶气几百块，开起来跟烧钱似的。有些老板图便宜，用 99.9% 的普氮，切出来黄边、氧化，得不偿失。其实辅助气体的作用不仅仅是吹渣，它还参与化学反应，冷却切割区，保护镜片。选型不对，白费功夫。
我遇到过最夸张的案例：一家做装饰屏风的厂，切 1mm 镜面不锈钢，用空气切割，切口发乌，为了美观不得不用酸洗钝化，结果环保过不去。后来改成高纯氮气，多花的气钱远远少于后处理的开支——况且，用空气切割的断面粗糙度本来就不行。所以成本要算总账。
还有气压设定。通常薄板用低压（0.5-1.0 MPa），厚板用高压（1.5-2.0 MPa）。但也不绝对。有一次切 10mm 碳钢，按手册用 0.8MPa 氧气，全是渣。我直接把气压降到 0.4MPa，居然切得漂漂亮亮。原来那批板子的含硅量偏高，反应更剧烈，需要控制氧气流量。你看，又是变数。
说到了这里，我不禁想吐槽现在的激光切割工艺培训——大多停留在照本宣科，不讲背后的物理逻辑。导致一线操作者只能死记硬背，换个材料牌号就抓瞎。其实多思考热输入、材料热传导率、氧化反应动力学，很多问题迎刃而解。
好了，今天这篇就先聊这些。干咱们这行，永远都在跟变化莫测的金属打交道，保持一份敬畏心，多琢磨，少蛮干，省下的可都是真金白银。下次咱再聊聊激光头的维护，那才是真正的隐藏杀手。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：激光切割参数调优：那些老师傅绝不会告诉你的调试逻辑 https://www.dachanpin.com/a/tg/60738.html
