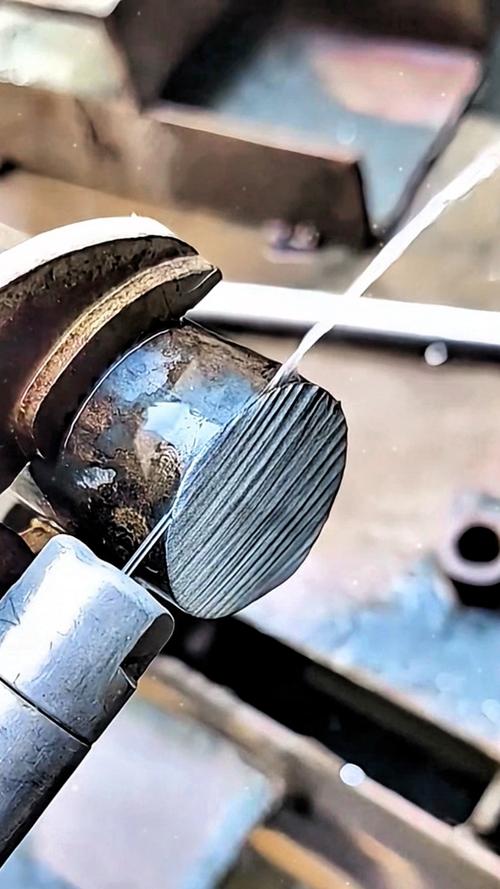

干了十五年机械加工，我到现在还记得第一次看水刀切钛合金时的震撼——没有火花，没有热影响区，切口光滑得就像被舔过一样。那台设备是1998年的老FLOW，泵压才300多兆帕，但搞定高压水切割这活儿，简直绰绰有余。后来我自己上手调试，才发现这玩意儿根本不是想象中那么“温柔”。压力一旦掉下来，切缝就歪歪扭扭，报废率蹭蹭涨。说实话，水射流切割的门道，深着呢。
你可能会问，原理不就那回事吗？增压器把水压到4000 bar，从宝石喷嘴喷出去，靠动能轰开材料。对，核心是简单，可细节多到让人头秃。比如水质，硬度一高，喷嘴寿命直接减半——你刚换的进口货，三天就堵了，找谁说理去？
还有磨料，石榴砂的粒度选不对，切碳钢时慢得像蜗牛，切玻璃又爱崩边。我见过最离谱的案例，一个厂子为了省成本用河砂，结果切割头三天两头报废，最后算下来成本翻了三倍。❗磨料水刀这系统，一环扣一环，不是拼凑起来就能乱来的。
冷切割？远不止没有热变形那么简单
业内老提水刀冷切割是最大卖点，材料不被回火，不产生应力。这话没错，但如果你只看到这一层，吃亏在后头。有一次切航空铝蜂窝板，温度倒是控制住了，可水雾渗进夹层排不出去，后来整批零件在装配时出现鼓包。客户拍着桌子骂我们工艺有问题——其实呢，是排水方案压根没设计。所以别迷信“冷”这个字，配套的清理、防锈工序不做足，水刀切割就是给自己挖坑。
不过话又说回来，要对付钛、因科镍这类难啃的骨头，水刀的确比激光、等离子强太多。去年帮朋友搞一套石油阀体加工线，用五轴水刀切坡口，一刀成型，省了后续焊接打磨，效率提了40%。他后来喝多了搂着我喊：“这机器是祖宗！”——你能想象一个焊工出身的厂长激动成什么样吗？
设备选型：流量、压力和功率的三角债
很多新手采购一上来就问：“多少兆帕的？”好像压力是唯一指标。错。50马力的增压泵，压力标到4000 bar，但流量只有2.6升/分钟，你切50毫米厚的不锈钢试试？慢到你怀疑人生。真正该关心的是水功率——压力和流量的乘积折算成切割能力。有一次给一家卫浴厂做咨询，他们原来的设备压力高但流量小，切石材像啃骨头，我让他们换成低压大流量方案，配合粗粒磨料，速度一下翻了两倍。老板嘴巴张得能塞鸡蛋，说干了十年才知道自己白交那么多电费。💡
不过话说回来，流量也不是越大越好。你水管路跟不上，高压缸又贵，后期维护成本直线上升。这里面有个经验值：80%的常见板材，30-50马力电机配0.3毫米喷嘴很均衡。极端厚料再考虑加大，别让销售忽悠你直接上旗舰款。
问：切碳钢和切大理石能用同一台水刀吗？
答：能，但前提是你要换磨料粒度，有时候还要换喷嘴直径。碳钢用80目石榴砂，大理石得换到120目以上，而且切割头离工件高度要重新校准。有些厂偷懒不换，结果不是边角崩裂就是速度上不去，最后还怪设备不行。
日常维护的血泪账本
高压泵是心脏。低压密封一漏，你整机压力就脉动，切面质量直线下降。我见过最狠的一个厂，三个月没换增压器密封，最后高压缸拉出沟槽，整根报废——维修费够买半台新泵。还有水过滤，别以为前置过滤器装了就万事大吉，得天天反冲洗、周周换滤芯，尤其南方水质硬，不处理的话宝石喷嘴寿命能从500小时降到200小时不到。💸
另一个被忽略的是切割头：砂管对准没对准？不同心会造成出砂不均，切面一侧有弧度。去年有个徒弟调砂管，手指轻轻一拨，觉得差不多，结果切出来的零件用卡尺一量，误差0.3毫米，整批返工。他说自己都快哭了——我反而觉得这是好事，现在他比谁都认真。
问：水刀多久需要大修一次？
答：看工况。正常2000小时左右换高压密封和止回阀，但如果磨料回收系统不好，砂尘进到泵里，1000小时可能就不行了。强烈建议装一个在线压力监测，压力曲线一旦出现毛刺，马上停机查，别硬撑。我经历过一次柱塞断裂，碎片打坏单向阀，整个系统瘫痪三天，那经历简直不想回忆。
写给想上水刀的人：三个掏心窝子的建议
第一，别把水刀当万能机。虽然水刀切割几乎能切一切，但效率和经济性要算细账。薄板不如光纤激光快，硬脆材料不如超声波省事。你上来就切2毫米不锈钢，还不如买台剪板机。第二，培训操作工要把故障排查放首位。我见过太多人只会按启动键，一遇到压力报警就懵了，打电话跪求售后，耽误工期。第三，别省配件钱。原厂砂管是贵，但第三方的同心度、耐磨性真的差一截，长期看反而更贵。
最后再说一句很得罪人的话：很多标榜“进口技术”的国产机，增压器密封和高压缸的配合精度根本不够，出厂测试OK，用上半年就原形毕露。还不如咬咬牙上真正的老牌产品，或者找那些有自己组装调试团队的二线厂家。毕竟工业设备，稳定才是王道。✅
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：水刀切割：那些教科书里不会告诉你的硬核真相 https://www.dachanpin.com/a/tg/60746.html
