搞不懂Profibus/Profinet?一个老工程师的十年踩坑实录

前几天又被问到Profibus和Profinet到底有什么区别。说实话,这问题我回答过不下百遍。烦。但没办法,还得讲——毕竟现场一堆新手,看着紫色的DP电缆和绿色的工业以太网线,眼神里全是迷茫。

不过话说回来,这俩玩意儿确实容易搅在一起。就像你问我螺丝刀和电钻哪个好,得看拧什么螺丝,对吧。

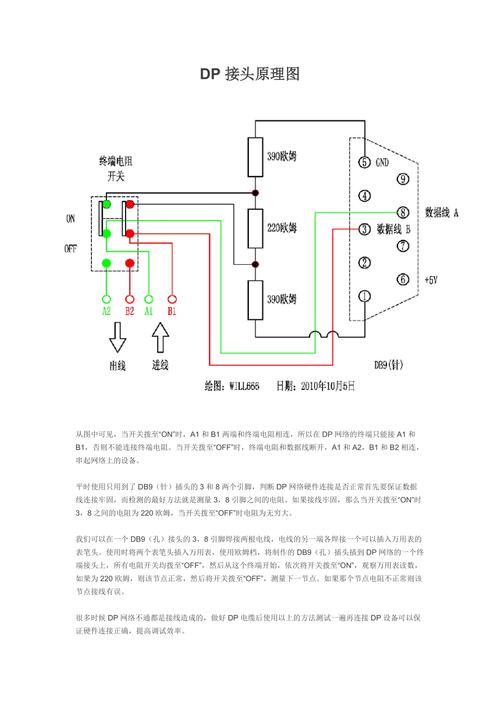

Profibus DP接头接线实例图
Profibus DP接头接线实例图

今天不整那些虚的,直接聊干货。踩过的坑、骂过娘的地方,还有现在最新的玩法。

Profibus的黄金时代与一坨遗留问题

Profibus的黄金时代与一坨遗留问题
Profibus的黄金时代与一坨遗留问题

大概2005年那会儿,国内工厂自动化项目,十个里有八个用Profibus。西门子S7-300/400往那一站,配上ET200分布式IO,紫色电缆一拉,PA还能连现场仪表,当时觉得这玩意儿简直万能。波特率12Mbps,比那时候的串口通讯快多了。而且可以挂126个站,组网灵活。

但!是!——后来就发现槽点一大堆。

首先,那个DP接头。有终端电阻,必须拨对开关。现场施工的小伙子一不小心,忘了拨或者拨反,整个网络瞬间瘫痪。查起来吐血。有一次在连云港一个化工厂,DP通讯时断时续,查了三天,最后发现是某个柜子里接头没插紧,铜芯有点氧化。你说气不气。Profibus的物理层太脆弱了,对安装工艺要求极高。

再就是诊断。STEP 7里看一堆故障代码,什么“站故障”、“返回故障”,得连上CP卡,用专门的诊断中继器,不然根本不知道信号反射点在哪。那时候真想骂街。还有等时模式,调个等时间隔要算半天,周期设短了,从站数量就受限。唉。

💡 小提示:如果你现在还在维护老Profibus网络,务必备一个BT200总线测试仪,别问我为什么,你会感激我的。

Profinet来了,真的香吗?

Profinet刚出来那阵,我也不信。觉得不就是把Profibus协议封装到以太网里嘛,换汤不换药。结果2010年在沈阳一个汽车焊装线项目,被逼着用了次Profinet IO,带IRT等时同步,控制十几台库卡机器人加SINAMICS驱动。真香。周期1ms,抖动小于1μs,跟Profibus的等时模式比,简直一个天一个地。

Profinet实时以太网拓扑结构图
Profinet实时以太网拓扑结构图

但是,Profinet也有它的牛脾气。你得懂交换机。管理型、非管理型、VLAN、QoS优先级、MRP环网……一堆网络概念。很多搞电气出身的同事,看到这些就头疼。还有GSDML文件,版本不匹配,设备就是连不上。有一次升级驱动固件,GSD文件忘更新,IO控制器报错“设备未找到”,折腾一晚上。

另外,Profinet的线缆虽然抗干扰比DP强,但接头——RJ45,金属壳,屏蔽接地必须做好。有些厂为了省钱用塑料头,结果EMC一塌糊涂。✅ 建议:Profinet布线一定用西门子认证的工业以太网线缆和接头,尤其IRT场合,别省那几块钱。

还有,Profinet的地址分配。每个设备有个MAC地址,还有个设备名。设备名必须和组态里一致,大小写敏感。我曾经因为把“robot1”写成“Robot1”,差点把PLC工程师逼疯。这教训值钱。

问:Profibus设备能不能直接接入Profinet网络?
答:能,但需要代理服务器。西门子有IE/PB Link PN IO或者PN/PN耦合器。把DP从站映射成Profinet IO设备。不过延迟会增加,DP周期本来就短,经代理后可能翻倍。运动控制就别这么干了,普通IO可以。另外注意代理器版本,老的不支持共享设备。

问:运动控制用Profinet IRT可靠吗?抖动大不大?
答:用过好多次了,同步精度确实牛。搭过1500T CPU+S120驱动,做电子凸轮,IRT周期设定1ms,实际抖动用示波器看小于200ns。但前提是网络拓扑必须严格按树形或线形设计,同步域要正确设置。如果用错了交换机或者拓扑有环,IRT就退化成RT,精度急剧下降。还有,IRT设备要独占一个VLAN,别和普通IT流量混在一起。

2024年了,怎么选?遇到的新玩法

2024年了,怎么选?遇到的新玩法
2024年了,怎么选?遇到的新玩法

现在搞数字孪生、工业4.0,Profinet的优势太明显。它可以一条网线搞定实时控制、诊断、Web服务器、甚至OPC UA。比如最新的西门子PLC,Profinet接口直接支持OPC UA Server,数据往MES/SCADA传,不用额外网关。这个方便了。

但Profibus并没有死。在很多现有工厂,设备一用就是二十年,你让客户把几百个DP从站全换成Profinet?不现实。所以现实是——混合网络共存。新加的产线用Profinet,老区域用DP,中间通过耦合器连接。成本最低,风险最小。

还有Profinet over TSN,现在还在推广阶段。时间敏感网络,确定性更强,兼容标准以太网。估计过几年会成主流。不过劝大家先观望,等生态成熟了再说,别当小白鼠。

❗ 爆一个冷门:有些现场,因为距离远,把Profinet转换成光纤,用SCALANCE X交换机,环网冗余,居然跑了十几公里。德国一家风电设备厂就这么干的,稳定得很。

总之,别再问我Profibus和Profinet哪个好了。我只能说——

如果你现在新做项目,脑子清醒点,上Profinet。如果是维护老设备,抱着Profibus哭也没用,学会诊断和更换接头才是正经事。或者干脆信我一次:多买几个PT1000温度传感器备着,DP网络的干扰一大,模拟量读数就乱跳,我已被折磨得没脾气。

好了,就聊这么多。再有问题,评论区吵吧。或者来我车间,看看满墙的DP接头和Profinet交换机,喝杯咖啡。
