Modbus协议:老派工业通讯的韧性生存指南

我第一次真正跟Modbus打交道,是在一个注塑车间里——噪声大到连自己喉咙喊破都听不见。那时候要读取几台老式温控表的参数,上位机组态软件抓数据,线都接好了,可数据就是乱跳。我蹲在地上检查半天,最后发现……RS485的A、B线居然被人焊反了。那一刻我骂脏话的声音可能比冲床还响。

毕竟Modbus协议诞生于1979年,比我年纪还大。按理说,这么古老的东西早该进博物馆。可现实呢?你去任何一个工厂,无论多先进的产线,总会发现几台支持Modbus的设备默默运行着——PLC、变频器、传感器、甚至一些机器人控制器。说实话,它就像工业通讯里的蟑螂,简单、顽强,你以为它灭绝了,它却生生不息。

工厂环境下RS485接线端子特写照片
工厂环境下RS485接线端子特写照片

连帧结构都带着70年代的极简美学

Modbus协议本质上就是一问一答。主站发个请求,从站乖乖回应。报文结构简单到令人发指:地址码、功能码、数据、校验。你要是看过原始的Modbus RTU帧,会发现它跟电报有得一拼。没有花哨的握手,没有庞大的报文头。一个字节地址,一个字节功能码,后面跟N个字节数据,最后两个字节CRC校验——完事。

但千万别小看这点东西。功能码是Modbus的灵魂。01读线圈,02读离散输入,03读保持寄存器,04读输入寄存器,还有写单寄存器、写多线圈等。这些功能码已经能覆盖90%的工业数据交互场景。而且正因为命令少,开发者不易出错——或者说,要错也是明明白白地错。

话说回来,Modbus还有ASCII模式,我几乎没见过人用。每个字节用两个ASCII字符表示,效率低得让人提不起兴趣。RTU模式是事实上的标准,尤其在RS485总线上,波特率从9600到115200不等,一条总线最多挂32个设备——有中继器还能扩。但这里有个大坑:RS485的半双工通信经常因为时序问题导致数据碰撞,特别是当有人擅自把多台主站接到同一条总线时。对,我就上过这种当。

Modbus RTU报文抓包分析截图
Modbus RTU报文抓包分析截图

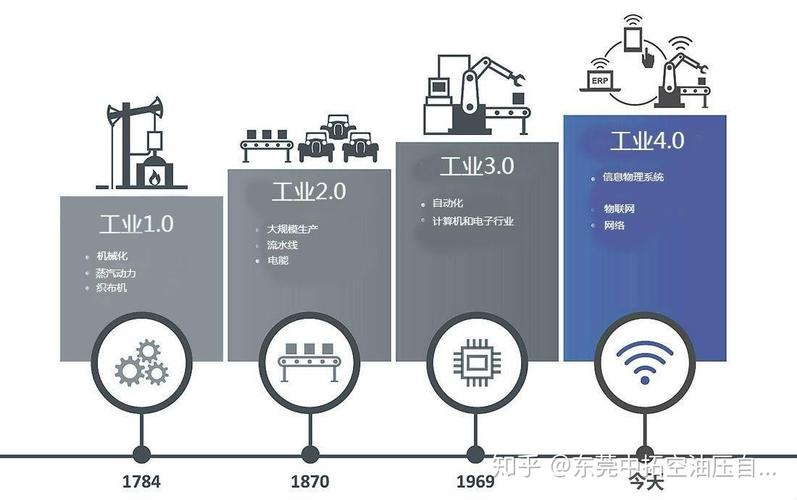

都工业4.0了,Modbus凭什么还能打?

都工业4.0了,Modbus凭什么还能打?
都工业4.0了,Modbus凭什么还能打?

这个问题我被人问过无数次,尤其是那些刚入行的年轻工程师,他们眼中只有OPC UA、MQTT或者Profinet。可一到了现场,看着那些供应商设备只提供Modbus接口,就只能硬着头皮学。其实Modbus TCP的出现,给它续了不止一条命。

Modbus TCP本质是在以太网上跑Modbus,去掉了RTU的CRC校验(因为TCP/IP层有校验),加了一个MBAP头。它让Modbus摇身一变,从现场总线跨入以太网阵营。你可能会说,TCP模式下响应更快、拓扑更灵活,还能走交换机光口——这没错,但真正让工厂接受的原因,是成本低和开发简单。无需专用芯片,随便一个单片机、一个小型嵌入式Linux板子都能实现。你要集成一台有RS232接口的老旧称重仪表?一个30块钱的串口服务器就能把它送入云端。嘿,这性价比简直无敌了。

但我也要说,Modbus毕竟缺乏现代协议的安全性设计。没有加密、没有认证,谁接入总线都能发命令。在一些敏感场合,我强烈建议加隔离网关或者VPN,否则被误写寄存器的代价可能是整批次产品报废。

那么,我们聊聊Modbus在如今的实际地位吧:✅ 设备兼容性依旧是它的王牌;✅ 实现门槛低,调试工具多如牛毛;💡 但大数据量、实时性苛高的应用,请谨慎评估;❗ 别忘了安全问题,别等到事故才后悔。

来自现场的血泪教训与问答

问:Modbus RTU和Modbus TCP到底该怎么选?

答:这个问题简直可以列为“工程师面试必考题”。我的经验是这样的:如果设备本身就带网口,而且布线方便,那就直接Modbus TCP。以太网的拓扑灵活性、诊断便利性,不是RS485能比的。但若现场是旧设备升级,或者长距离分散的箱子,RS485加Modbus RTU反而更可靠——毕竟485差分信号抗干扰、距离能到1200米。别只盯着速率,有时候稳定性比速率更重要。另外,RTU模式下要留意终端电阻,很多通讯断断续续就是因为省了那两个120欧电阻。

问:为什么Modbus设备经常通讯不上?我的配置明明没错。

答:这就是Modbus最让人抓狂的地方——它太“笨”了,以至于出错时根本不告诉你为什么。常见罪魁祸首:① 波特率、数据位、停止位、校验方式不匹配。有人把奇偶校验设成“None”,但仪表实际是“Even”,结果读上来的数据全是乱码。② 设备地址冲突。Modbus地址从1到247,手一抖设重了,整个总线都可能瘫痪。③ 功能码不支持。比如对一台变送器用03功能码,它可能只认04功能码(输入寄存器),结果返回异常码02(非法数据地址)。④ 寄存器偏移。有些文档写的是“寄存器地址40001”,实际上你要发的是0,因为地址是从0开始的,40001只是PLC的标记。这些坑,我踩过的次数比我失恋的次数还多。

每次解决这类问题,我都像个侦探。从最基础的电平、接线开始查,再拿串口助手发原始报文,对比手册。过程虽然烦琐,但一旦通了,那种快感……可以抵消前面所有暴躁。

近两年还出现了一些新玩法,比如把Modbus设备通过网关映射到MQTT或者OPC UA服务,这算是一种折衷吧,给老设备披上工业4.0的外衣。我也试过用Node-RED搭建Modbus到数据库的桥梁,意外地顺畅。所以别轻易说Modbus过时,它只是换了一种方式继续存活。

我经常对新人说,理解Modbus协议的本质——寻址、读写、校验,就是在理解工业通讯的基石。哪怕未来全是TSN、全是无线,这些底层逻辑也不会变。就像学车先学会手动挡,再开自动挡就游刃有余。

最后丢一句:下次再遇到有人嘲笑你还在用Modbus,你大可以回他——“等你搞懂了为什么一条485总线上加个120欧电阻能救命,再来跟我聊工业通讯。” 然后继续淡定地接你的线。
