计算机辅助工程(CAE):别再盲目相信那个漂亮的云图

从一次仿真翻车事故说起。上个月,团队做了一个变速箱壳体的应力分析,云图红得吓人,结果实物装车跑了500小时屁事没有——🤦‍♂️那一刻我才意识到,我们是不是把CAE神话了? 其实CAE这个词,现在工业圈里没人不知道。计算机辅助工程,Computer Aided Engineering,缩写CAE。但凡搞机械的、搞模具的、搞流体的,多少都得接触。FEA(有限元分析)是它的核心,CFD(计算流体动力学)是另一座山头,还有电磁仿真、多体动力学……但问题是,很多人——包括一些资深工程师——把CAE当成了炫技的工具。说实话,这很危险。

CAE不是水晶球,是放大镜

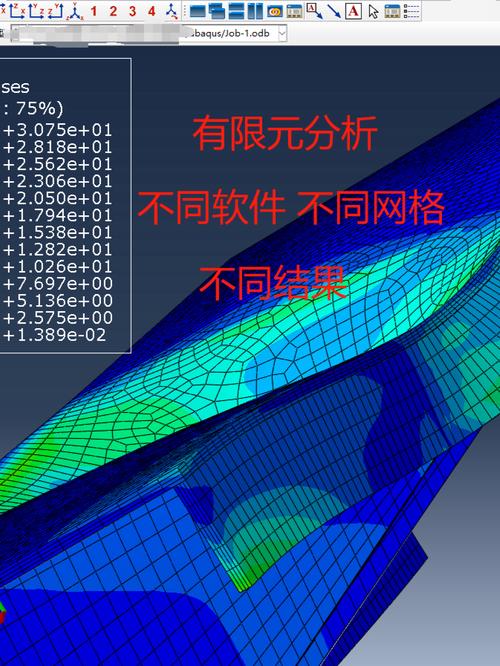

有限元分析网格畸形导致错误应力结果对比图
有限元分析网格畸形导致错误应力结果对比图
早期入行那会儿,我师父说过一句话:“软件不会替你思考,它只会放大你的错误。” 十几年过去,这句话越来越对。网格画得不对?材料属性给错了?边界条件不现实?出来的结果可能偏差一个数量级。但管理层往往只看那张花花绿绿的云图,红色区域很大?——哦,这里有问题,加厚!加粗!加筋!浑然不知那可能是应力奇点,是网格密度不足造成的假象。 去年有个做电机壳的案子。第一次算出来局部应力远超屈服,吓得甲方差点改材料。我多了个心眼,检查了网格——果然,倒角处单元扭曲严重,长宽比超过500。重新划了结构化网格,加了收敛性检查,结果应力直接降了60%。这就是CAE的日常。💡 小技巧:应力梯度大的地方,网格密度必须跟上,而且要检查单元的雅可比、翘曲度这些指标,别只看云图颜色。

CFD和多物理场:别被“黑箱”迷惑

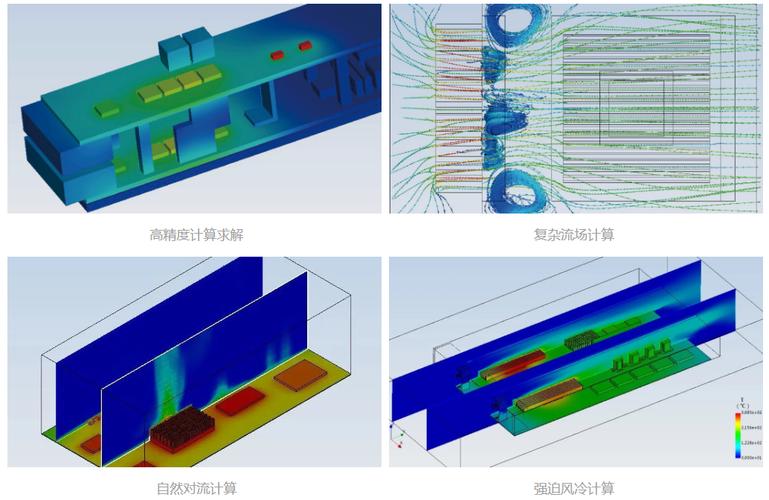

电子设备散热多物理场仿真流线图
电子设备散热多物理场仿真流线图
再聊聊流体。CFD这两年门槛越来越低,Ansys Fluent、STAR-CCM+,甚至OpenFOAM的开源方案,让中小企业也能玩了。但设置错了湍流模型,或者边界条件选得不对,算出来的压降能差两三倍。更头疼的是多物理场耦合——流固耦合、热固耦合、电磁热耦合——每次耦合都是传递误差的机会。有一次仿一个PCB板的散热,我没考虑接触热阻,结果仿真温度比实测低了快二十度。后来补了一个微尺度接触模型,才勉强对上。❗教训:多物理场每加一层耦合,你的结果不确定性就翻一倍,所以能用单体就别轻易耦合,除非有确凿的实验标定。 问:中小制造企业上CAE,最该注意什么? 答:说实话,不是软件选型,也不是算力——是人才。找个懂理论又懂工艺的仿真工程师,太难了。现在很多培训都是三天速成,出来的人只会点按钮,不明白背后的力学假设。我的建议是,找有5年以上一线设计经验、还愿意啃《有限元分析基础》这类书的人。其次,从小处着手,先拿成熟的、有实验数据的产品去对标仿真,建立方法和信心后再扩展到新设计。别一上来就想搞数字孪生,那东西大部分企业现阶段是空中楼阁。

数字孪生与AI:泡沫里的真实价值

这几年数字孪生喊得震天响,好像不做孪生就落伍了。但我观察下来,能真正闭环的案例少之又少。大多是做个3D模型,接入几个传感器数据,就叫数字孪生。那叫实时监控,不叫孪生。真正的数字孪生,是仿真模型能根据实时数据自我更新,并能预测未来状态——这需要降阶模型(ROM)、需要高保真仿真与低延迟的平衡,目前技术还不完全成熟。不过,在一些高端装备(比如航空发动机、燃气轮机)上,基于物理的数字孪生确实在运维优化中起到了作用。 另一个热点是AI for CAE。用深度学习来加速求解器,特别是对于大规模参数化优化,确实能省掉很多FEA迭代。比如自动生成代理模型来替代传统响应面,在汽车碰撞优化中已经有些应用。但别忘了,AI模型是数据驱动的,如果训练数据没有覆盖失效工况,它给出的“优化”结果可能把你带进沟里。💢 有一次我用一个神经网络代理模型做拓扑优化,轻量化效果惊人,但后来用完整FEA验证,发现局部屈曲被漏掉了。所以,AI辅助的前提是,你必须有足够的物理认知去审视结果。 问:结构优化用CAE真的能减重吗?会不会牺牲安全? 答:能减重,但要看你怎么做。传统的尺寸优化,无非是变厚度、改形状,潜力有限。拓扑优化和形状优化结合,可以挖掉非承载区域的材料,达到20-30%的减重。但必须配合真实的载荷工况、制造工艺约束(比如拔模方向、最小厚度),而且优化后的结果往往需要人工重构才能变成可制造的模型。安全会不会牺牲?如果严格按照标准做校核(比如强度、刚度、疲劳),并且加上安全系数,一般没问题。关键点是,优化用的载荷是设计载荷还是极限载荷?工况组合全不全?还有,别忘了屈曲分析——轻量化结构对稳定性更敏感。

CAE的当下困局与破局

最后说说我看到的几个普遍问题。第一,仿真和试验脱节。很多公司仿真部门关起门干活,不去现场看测试,不知道实际装配公差和边界刚度,算出来的模态频率和现实差出天际。第二,过度依赖软件默认设置。软件默认的收敛准则、接触算法,可能是针对通用问题,对你的具体场景未必最优。第三,不重视后处理中的数据挖掘。云图好看,但应力线性化、疲劳寿命统计、参数灵敏度分析这些才是真正能指导设计的东西。 不过,也有让人振奋的进展。越来越多的企业开始搞仿真数据管理和流程自动化,用低代码平台把CAE工具链打通,减少人工重复操作。云计算也让中小企业随时用上高性能计算,跑上百核的瞬态分析不再是梦。✅ 强烈建议:如果你的团队还在用工作站排队算题,真的该考虑上云了。 计算机辅助工程说到底,是工程师手里的工具,不是替代工程师的神器。它放大了我们的能力,也放大了我们的无知。唯有持续学习、保持怀疑、拥抱实验,才能让那个彩色云图真正服务于产品。
