价值流图（VSM）：从画图到真正消除浪费，我花了三年才搞明白

那天我盯着眼前这张布满便利贴的白板，突然意识到上个月的“改善”其实只是把库存从一个工序挪到了另一个工序。价值流图（VSM）画得漂漂亮亮，增值比从4%提升到4.5%——小数点后两位的进步，交货周期反而拉长了两天。怎么回事？

说实话，价值流图这东西，入门容易精通难。好多人都觉得不就是画几个框、几条线嘛，收集数据填进去，算出增值时间，然后满怀期待地画个未来状态。可真正在车间待过的人都知道，问题往往不在图上，而在你怎么用它。

其实，价值流图最容易被低估的价值是沟通。把销售、生产、采购、物流这帮人拉到一间屋子里，对着同一张图，比任何邮件都管用。销售才知道原来自己随口承诺的交期，底下得堆多少库存；采购才理解为什么那个零部件的提前期要压缩三天。没有这张图，每个人都觉得自己是受害者——生产怪采购断料，采购怪财务审批慢，财务怪销售订单不准。一张图，打破语言壁垒。

第一次画VSM，我犯了所有能犯的错

那是五年前了——不对，快六年了。刚接手一个铝压铸单元的价值流改善项目。我信心满满地拿着秒表去现场测周期时间，操作工用看外星人的眼神看我。数据？烫手。实际节拍和班长拍脑袋报上来的数字差着30%，中间在制品堆得跟小山似的。我照着书本画现状图，推式箭头、数据框、时间线……

结果呢？画出来的是鬼画符。物料流七拐八绕，信息流更是乱成一锅粥——生产计划靠Excel传来传去，车间主任每天亲自小跑到热处理炉边吼一嗓子“今天先干A件！”。这种非正式的信息传递，在价值流图里怎么体现？书本上可没教。

❗ 痛点：过度追求数据精确性，却忽略了观察物料和信息的实际流动。你非得把每个工序的C/T精确到0.1秒？醒醒，加权平均就够用了，关键是要抓住系统性的浪费。

价值流图≠流程图的装饰品

后来我学乖了。价值流图的核心不是画图，是看清端到端的流动。从客户需求拉动，到原材料进厂，再到成品发运，整条链上的库存堆积点、等待、过量生产……都得揪出来。对吧？但实际操作中，很多人一上来就急着画未来状态，想要个“完美方案”。

错了。大错特错！

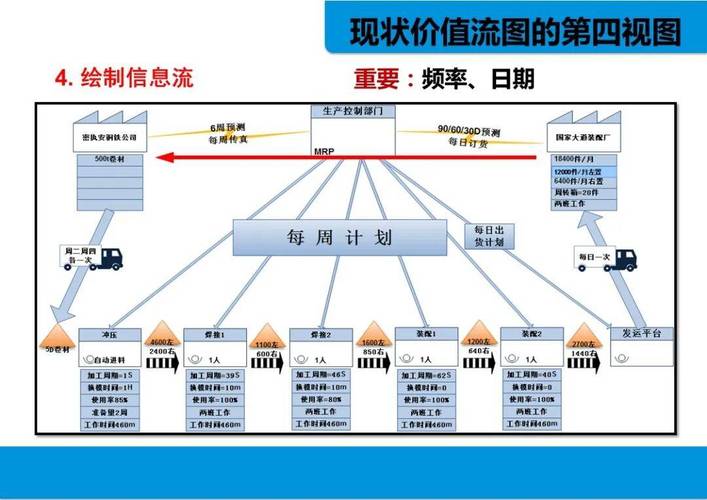

我问你，没有深刻的现状痛感，谁知道未来往哪走？我经常让团队做一件事：在现状图上用红笔圈出所有“决策点”——就是那些信息流突然中断、靠人来协调的地方。不用数，通常圈出来七八个。这些地方，才是改善的金矿。

问：价值流图真的能帮助中小企业吗？是不是只有大厂才玩得转？

答：恰恰相反。大厂流程复杂，跨部门墙厚，画个全价值流能从供应商画到客户，牵扯太多，反而难落地。中小企业麻雀虽小五脏俱全，老板可能自己就在管生产，信息流相对简单，物料流却混乱不堪——因为没有固化的系统。我曾经帮一家40人的机加工车间画VSM，两周内就实现了三个工序间的连续流，在制品直降60%。关键在于，老板全程参与，亲眼看到那堆积如山的半成品都是钱啊。所以，不是工具的问题，是决心的问题。💡

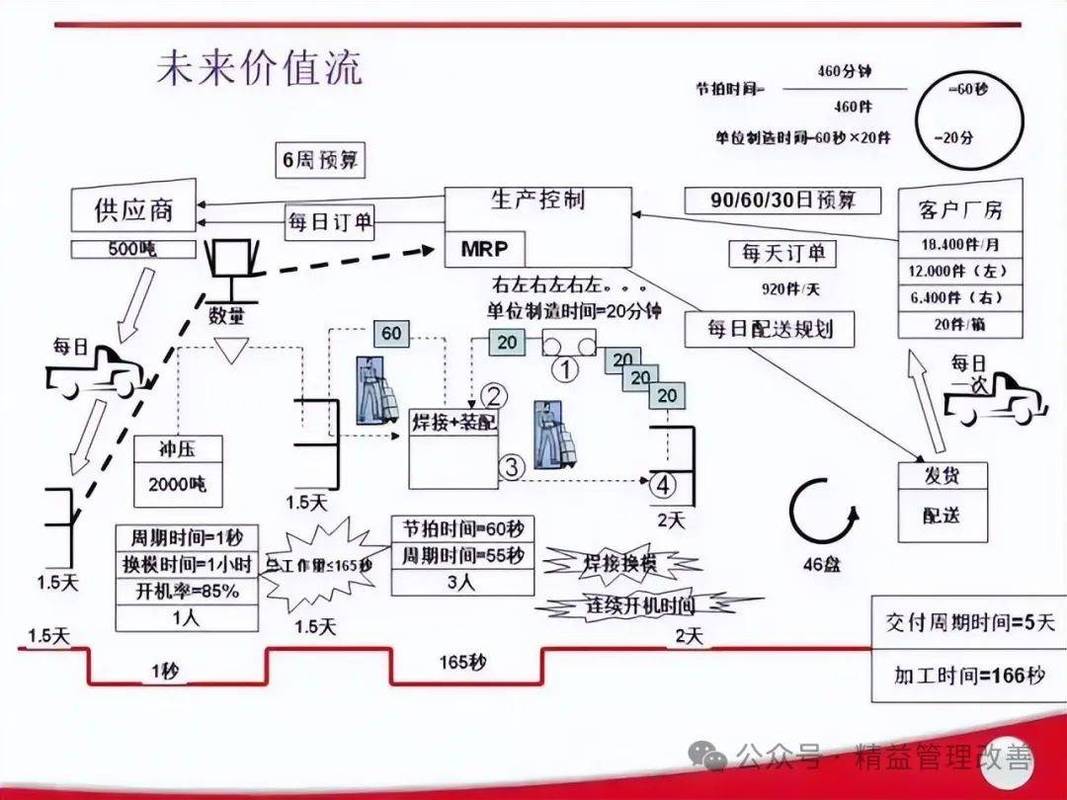

未来状态设计：别总想着一步登天

设计未来状态时，我最怕听到一句话：“我们想做到单件流。” 志向远大是吧？可如果设备故障率15%，换型时间2小时，单件流就是在自杀。价值流图会引导你计算节拍时间、确定触发点、建立拉动系统——但前提是你得循序渐进。

我的习惯是：先聚焦一个关键环路。比如，从瓶颈工序往前打通一两个工序，建立超市拉动或者FIFO通道。至于后面的，先放着。搞成了，积累了信心，再往上下游延伸。效果？看得见，摸得着。操作工也会告诉你，“嘿，这下不用来回搬活儿了”，那种感觉比任何 KPI 都实在。

问：很多资料说VSM不适合多品种小批量，你怎么看？

答：这个说法我早年也信了。但后来发现，不是VSM不适合，是你的画法太僵硬。传统VSM用单一产品路径，小批量多品种肯定对不上。解决办法？产品族分析。根据工艺相似性分组，选取有代表性的产品族来画。或者用更高级的混合模型，现在有些数字化工具能自动聚合数据生成动态价值流图了。我最近在试验用MES数据实时映射价值流状态——信息流和物料流能看动态变化，那才叫刺激。不过注意，工具是辅助，头脑和双脚才是核心。别养成了只盯屏幕不看现场的坏毛病。✅

持续改善：别让现状图吃灰

价值流图最可悲的命运是什么？画完、裱起来、挂在会议室，然后——就没有然后了。我见过太多公司的“年度价值流图改善周”，轰轰烈烈搞一周，画完图，拍照留念，转脸就去应付客户审核。可真正有效的价值流管理，是把现状图变成一个活的基准。

我们现在的做法：每个季度用一天时间，团队回到现场，把实际数据更新到图上，对比目标。差距大的地方，立马启动一个A3问题解决。这样，价值流图不再是死的文件，而是诊断仪。说实话，有时候看到某些指标往回倒退，心里真不是滋味，但正是这种刺痛感逼着我们深挖根本原因。

还有，别忘了价值流图里的环保、安全、人机工程要素。现在越来越多的客户要求绿色数据，能耗、水耗、碳排放……这些都该补充进物料流里。未来十年，可持续价值流图一定是重点。

最近两年，数字化VSM工具开始冒头。别误会，我不是说那种自动画图的软件——那只会让人更懒。我指的是能把ERP、MES、WMS数据自动映射到价值流模型上的平台。这样我们不仅可以画静态图，还能看时间推移下的变化，比如某天班次换班时WIP突变。但这玩意儿也有风险：数据太多，反而让人失去洞察。所以我的原则是：用数字化做监控，用手绘做改善。你试过在白板上用磁贴和马克笔搞价值流吗？那种全员参与的智慧碰撞，任何软件都给不了。

说到底，价值流图是一面镜子。照出我们混乱、又充满潜力的现实。它不提供答案，只提出正确的问题。你准备好直面那些问题了吗？
