变频驱动(VFD)到底能为工厂省多少电?我踩过的坑与意外惊喜

去年夏天,老板指着电费单朝我吼的时候,我真想把示波器砸了。一台90kW的鼓风机,工频一开,月月账单飙红。后来换了变频驱动(VFD),电费直降30%——结果新问题又来了,谐波把PLC搞瘫痪了。哈,真是按下葫芦浮起瓢。

这就是现实。卖VFD的人不会告诉你这些。他们只吹参数多漂亮,节能率多高,但现场那些幺蛾子,只有栽过跟头的人才知道。不过话说回来,变频器本身没错,错的是那种“装上就算完事”的蠢念头。

✅ 先搞明白:VFD不是变压器,它是种“权力游戏”

我记得刚入行时,老师傅叼着烟说:“变频器就是把电的频率变了,电机就慢了。”这话对,但太皮毛。变频驱动(VFD)本质上是整流加逆变的组合——交流先变直流,再模拟出可控的交流。别看这转换简单,里头的IGBT开关频率从2kHz到20kHz,每秒钟要打断上万次电流。够暴力吧?所以散热和干扰就成了天生软肋。

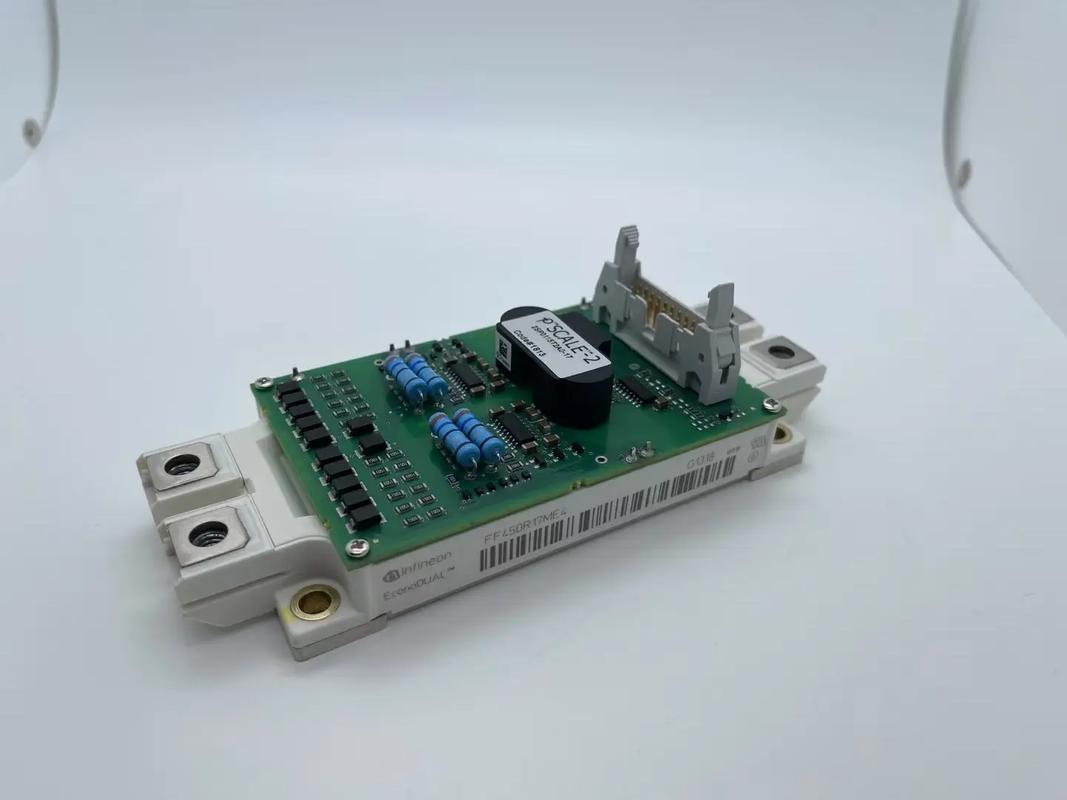

变频驱动VFD内部IGBT模块实物特写
变频驱动VFD内部IGBT模块实物特写

现在的新一代变频器,比如西门子Sinamics或ABB ACS880,都内置了直流电抗器,谐波抑制比老款强不少。但别以为这样就能高枕无忧。我上个月调试一台132kW水泵,电缆敷设斜着跨过通讯线槽,结果主站Profinet三天两头掉线。重新走线、加磁环——这些小动作比变频器本身值钱多了。工程师圈有句黑话:三分买,七分装。

有些同行吹嘘“矢量控制”多精准。确实,无传感器矢量控制(SLVC)能让转矩响应快到10ms以内,但前提是电机参数自学习做得好。有一次我偷懒直接用默认值,皮带输送机启动时抖得像地震。重新自学习后,稳得像静音。所以啊,自学习这一步千万别省。

💡 实际痛点:谐波、发热、轴承——三个会吃人的暗坑

讲个笑话。有个客户,工厂新上十台VFD,车间里节能报表漂亮极了。半年后,变压器过热跳闸,一查,谐波含量超标两倍!无功补偿柜的电容都鼓包了。后来加装有源滤波器,成本多出十来万。你说这节能到底省了啥?所以我现在接项目,前期必测电网谐波,除非你想半夜爬起来抢修。

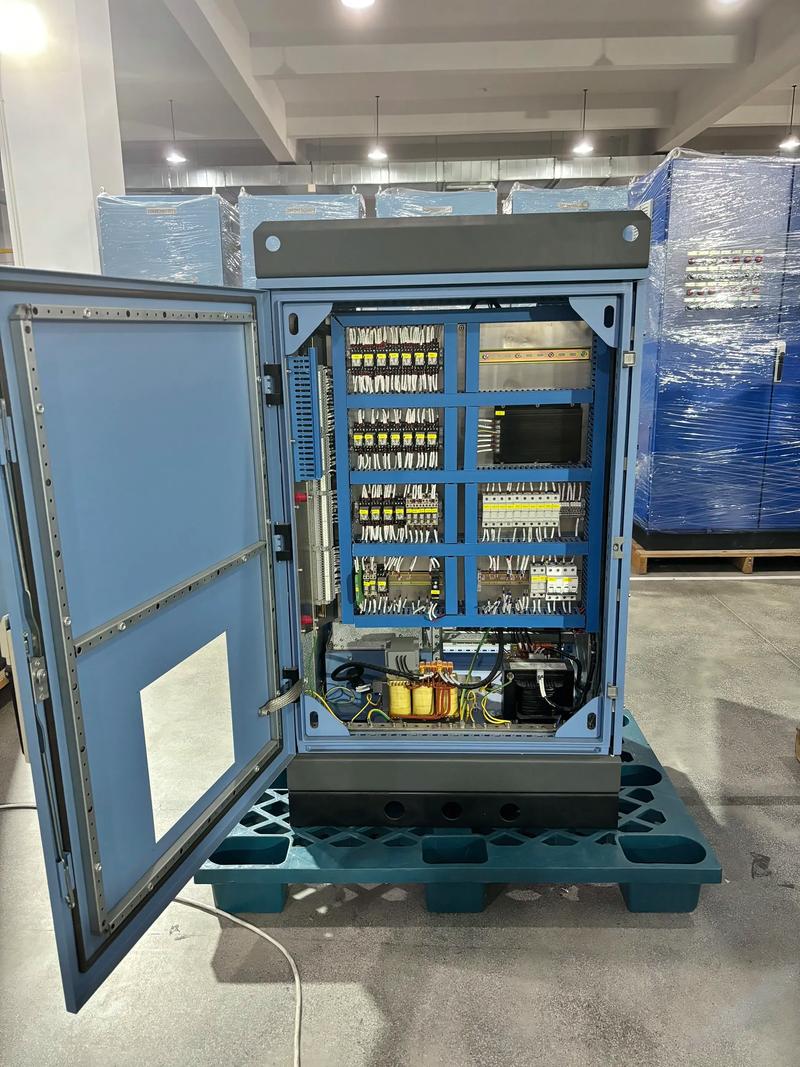

工业配电柜变频器谐波测量现场
工业配电柜变频器谐波测量现场

发热是另一个老生常谈。VFD壳温度超过50℃并不罕见,可控制柜里往往还挤着PLC、继电器。高温下电解电容寿命直接腰斩——那句“理论寿命10年”在通风不良的车间里就是放屁。我见过最夸张的案例,粉尘把风道糊死了,内部温度飙到85℃,IGBT炸得干脆利落。所以现在设计柜体,我坚持用独立风道+滤网月检。多说一嘴,如果环境实在脏,考虑陶瓷基板的新型变频器,贵是贵点,耐热耐粉尘。

轴承电蚀?可能有人不信,VFD输出的共模电压能通过寄生电容击穿轴承油膜,形成微小电火花。久而久之,轴承提前报废。之前一台轧机电机,半年换两套轴承,厂家还怪润滑油。后来装上轴接地碳刷,电机再没闹过。这个细节,许多入门者压根不知道。

❗ 选型与调试:别再死抠“功率匹配”了

销售爱让你按电机功率直接选变频器,这是陷阱。实际负载特性比功率重要十倍。恒转矩负载(如挤出机)和平方转矩负载(如风机)能一样吗?后者用普通V/F控制就行,前者必须用矢量控制,还得考虑低频转矩提升。我上过当:给一台提升机配了经济型VFD,50Hz以下转矩不足,重物悬在半空,吓出一身冷汗。后来换成带编码器的闭环矢量,问题才解决——提升类应用,没有编码器就别省那点钱。

还有个趋势不得不提:工业物联网(IIoT)。现在的VFD,很多标配Modbus TCP或EtherNet/IP,数据直接往云端传。以前巡检要拿万用表一个个柜子测,现在手机APP上电流、频率、温度一目了然。上个月给一家汽车零部件厂做的改造,二十台VFD全部上OPC UA,预测性维护报表直接生成。车间主任感慨:“早十年有这玩意儿,我头早秃了。”但网络安全呢?大部分工厂连纵深防御都没做,VFD裸奔在公网上,想想都后怕。

调试时,有个参数容易被忽略:载波频率。调高载波,电机噪声降低,但漏电流和发热增加;调低则相反。一般默认4kHz,对多数泵机够用。但如果你在现场听高频啸叫心烦,稍微往上调到6kHz,耳朵舒服了,但得盯着IGBT温度。没有万能值,试就一个字。

🔧 问答时间:那些没人愿意明说的事儿

问:VFD节能率到底怎么算?厂家说的40%是虚的吗?
答:坦白讲,40%只有在特定工况下成立——阀门开度仅30%的离心泵,切换到变频调速,省个30%-40%完全可能。但如果你设备原本就运行在额定流量的80%以上,节电率10%都可能不到。关键看流量调节裕度。最好装个临时电度表测一周,别信仿真数据。我帮人做过评估,实际节电普遍在15%-25%之间。另外,别忘了VFD自身耗能3%-5%,还有谐波损耗,小厂电表不够精细,这数字就成了一笔糊涂账。

问:多台电机能用一台VFD吗?
答:能,但玄学成分大。VFD输出侧接触器顺序切换时,相位检测不全容易炸机。我曾用一台VFD轮流驱动三台冷却水泵,几年没出事,前提是切换逻辑用变频器专用控制器,而且必须在零电流时切换。如果不是非省不可,建议还是一拖一。不然哪天半夜跳闸,就不只是骂一句“靠”这么简单了。

问:旧电机能不能直接改变频?
答:绝缘等级B级的老电机,最好别冒险。高频脉冲电压峰值对绝缘层冲击大,许多七十年代老电机扛不过一年就匝间短路。除非加装输出电抗器或du/dt滤波器,但成本够买台新电机了。我见过最悲催的是把变频器接上老式滑环电机,火花四溅差点着火。真想改造,先查电机铭牌,绝缘F级以上,强制冷却,还要做绝缘耐压测试。

🎯 未来:宽禁带器件与数字孪生,但先别激动

最近碳化硅(SiC)变频器开始冒头了,体积小,开关损耗降一半。可一片SiC MOSFET的价格是硅IGBT的三到五倍。除了对能效极致渴求的数据中心,普通工厂谁用得起?不过趋势在这儿摆着——五年后或许就跟当年IGBT替代晶闸管一样悄悄普及了。到时候散热片能做得更小,柜子也不用塞那么大。期待吧。

还有数字孪生,把VFD的电机模型实时映射到虚拟空间,用来预测故障。某德国厂商已经把这做到云端了,但国内大部分工厂,MES都没上全,玩这个太遥远。不过小步走,先做好OPC UA数据采集,这就是底子。

写到这儿,想起十年前,我师傅说:“电工的最高境界是让设备忘了你的存在。”VFD也一样,装好了,不折腾,电费悄悄降,故障不来找——这才是好变频。可惜,现实里总要多折腾几遍才能悟透。对吧?
