伺服电机选型:那些教科书不会告诉你的坑与窍门

选型选型,选到最后全是泪。说实话,我干这行十五年,最怕新人拿本选型手册照本宣科——功率够、转速对,装上却抖得像筛糠,或者过载报警响个不停。伺服电机这玩意儿,静态参数只是入场券,动态特性才是真功夫。

功率与扭矩:别被铭牌骗了

很多人上来就盯着额定功率。400瓦?750瓦?够不够?——这种思维得扔。伺服电机的灵魂在于扭矩-转速曲线。上周还碰到一个案例:某设备用1kW电机,额定扭矩3.2Nm,看似够用,一加速就过载。一看曲线,在2000rpm时扭矩已经掉到2Nm!而设备恰恰需要在2000rpm附近频繁启停。💡能不发烫吗?

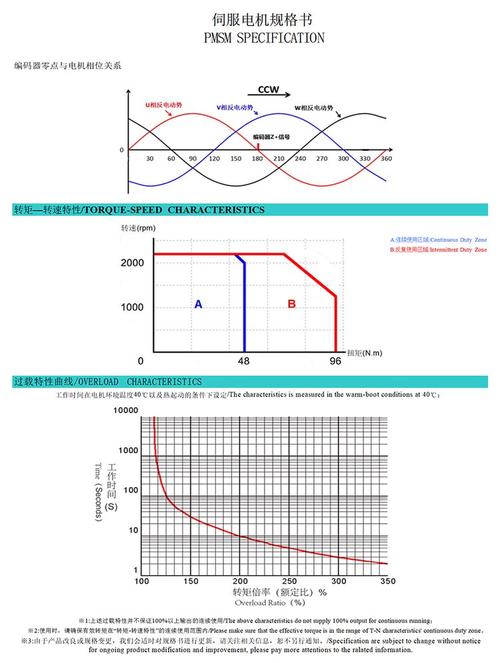

伺服电机扭矩转速特性曲线对比图
伺服电机扭矩转速特性曲线对比图

所以,先算你需要的工作区域。不是最大扭矩,也不是额定扭矩,而是整个运行周期内,扭矩和转速的包络线是否完全落在电机的连续工作区里。如果你看到某个点飘进了短时工作区——醒醒,那只能用几秒钟,频繁的话,电机折寿是必然的。❗

还有个被忽视的细节:电压波动。国内好多工厂电网电压不稳,220V的系统,晚上能掉到200V。而伺服电机的最大转矩与电压平方成正比,电压一低,出力直接打九折以上!你按220V算的刚刚好,到现场就疲软。这事儿,我早年吃过亏,后来选型必加10%余量。

惯量匹配:那个让人头疼的比例

“惯量比”三个字,能逼疯调试工程师。教科书说小于10:1就行,可有些床子,5:1都抖。为什么?因为教科书没告诉你,那个比值是建立在刚性理想的前提下的。皮带传动?长联轴器?这些柔性环节会让实际惯量比放大好几倍。😂

我在去年改造一台老铣床时,算出的负载惯量是电机转子的8倍,按道理没问题。但X轴用了同步带,长度接近两米。装上之后,停止时总要来回晃几下。最后没办法,把电机加大了一号,惯量比降到4:1,又调高刚性,才消停。所以,经验之谈:

  • 直连刚性高,惯量比可以放宽到15甚至20:1;
  • 有减速机?那要折算,而且减速机背隙会惹事;
  • 皮带或长丝杠,老老实实控制在5:1以内。

问:伺服电机需要配减速机吗?看着厂家的直驱电机宣传,好像减速机已经过时了?

答:这个问题得看工况。直驱确实在速度精度上无可挑剔,但转矩密度低。如果你需要超大扭矩、低速重载——比如搅拌罐、大型转台——直驱电机的体积和成本会飞上天。行星减速机虽然引入背隙,但高精度的可以做到3弧分以内,配上伺服电机的电子补偿,很多场合够用。而且,加了减速机,惯量比一下子就下来了,系统稳定性大幅提升。✅我们厂的桁架机械手,第七轴横梁重达两吨,就是用伺服电机+精密行星减速机,五年来没出过问题。不过话又说回来,减速机得选好,不然油封漏油、噪音烦死人——这都是泪。

工业机器人关节伺服电机与减速机装配图
工业机器人关节伺服电机与减速机装配图

多轴同步?别各唱各的调

多轴应用,最怕的就是“你动我不动,我动你瞎动”。印刷机、电子凸轮、飞剪……这些场景对伺服电机的同步性能要求苛刻到毫秒级。不少用户以为,只要都用同一品牌、同一型号的伺服就行,结果呢?轨迹依然跑偏。

其实关键在于总线与插补周期。你用脉冲控制,本来就容易丢脉冲,线一长干扰一上来,轴之间就乱了。现在稍微像样的项目,都已经上EtherCAT或PROFINET了。但光有总线还不够,驱动器的同步时钟抖动得低。有一回调试一个四轴印刷机,第三轴老是滞后。查了三天,发现是那台驱动器的固件版本低,循环时间补偿有bug。升级后,同步误差从100μs降到1μs以内。😠这找谁说理去。

问:伺服电机精准度是靠编码器保证的,那我选高分辨率编码器就万事大吉了?

答:编码器分辨率是基础,但光有它不行。你17位、23位编码器,装在丝杠上,丝杠本身的螺距误差、反向间隙、热伸长呢?这些机械误差,电气上根本补不回来,除非你用全闭环,加光栅尺或磁栅。另外,刚性不足导致的弹性形变,也会让编码器反馈“失真”——电机端以为到位了,但负载端还在晃。所以,精准运动是机械、电气、控制三者联姻,缺一不可。💑

环境防护:灰尘、油污与温度的地狱

我见过太多伺服电机,铭牌还没磨花,前轴承已经卡死。原因?防护等级没选对。IP65只能防喷水,防不了油雾渗透。在机加工车间,冷却液蒸汽无孔不入,再碰上铁粉,进入电机内部就是研磨膏。这时候得上IP67,甚至加正压防爆。还有温度——电机标注环境温度40℃,夏天柜子里不通风,轻轻松松过50℃。你猜怎么着?绝缘老化加速,扭矩线性下降,驱动器动不动就报过热。我们现在的做法是:高温环境,提前降额使用,或者选H级绝缘的电机。❗

连接器也是薄弱点。动力插头、编码器插头如果松了,或者针脚氧化,那信号……时断时续,把你整得怀疑人生。强烈建议:安装时用扭力扳手锁紧,定期检查,别等故障出现了再挠头。

最后啰嗦一句:伺服电机不是孤立元件。驱动器的调试、制动电阻的匹配、电源滤波……哪个环节掉链子,都能让你选型时的英明神武毁于一旦。纸上得来终觉浅,绝知此事要躬行——陆游这话,送给所有搞伺服的兄弟。
