质量控制(QC)七大手法:控制图——那个让你提前看到灾难的“工业预言家”

干了十几年质量,我见过最离谱的事——生产线上的波动明明是能预判的,结果非要等到成批报废了才复盘。那种‘早知如此’的懊恼,真能把人逼疯。💥

说实话,质量控制(QC)七大手法里,控制图就是专门干这个的。它不是马后炮,是预言家。可偏偏很多厂子把它当摆设,画个图应付审核,这比不用还危险——虚假的安全感。

凭什么控制图是七手法里的“异类”?

别的工具,像查检表、柏拉图、直方图,都是事后描述。它们告诉你“已经发生了什么”。但控制图不一样——它盯着当下,帮你推断过程是不是还稳得住。核心就一句话:区分正常波动与异常波动。正常波动你动它干吗?越调越乱。只有异常出现,才值得扑上去。

记得有次在注塑车间,重量数据连续7个点在中心线同一侧。操作工觉得没事儿,反正没超规格。我用控制图指出来——这概率才0.78%!当场停机查,发现料筒温度漂了。要是再拖半小时,整批料全得废。这种时候,控制图不是工具,是救命绳。❗

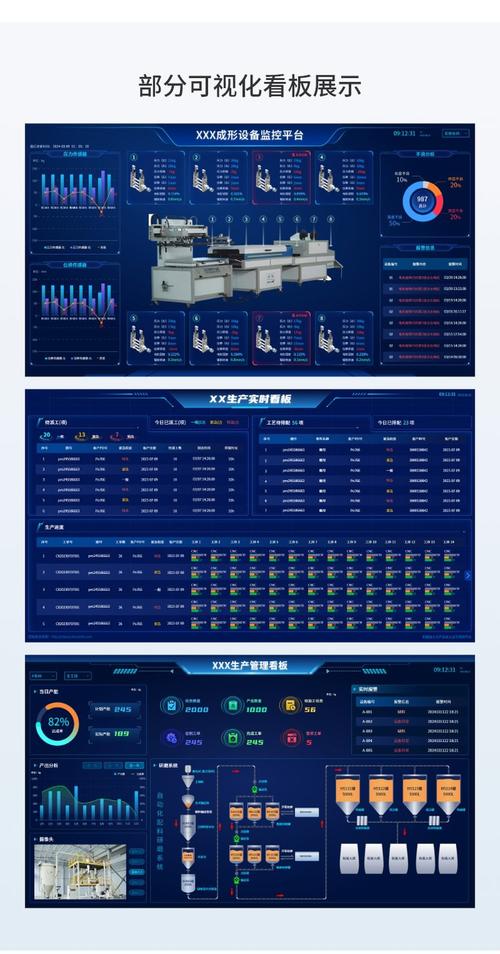

现代化工厂车间SPC控制图实时看板
现代化工厂车间SPC控制图实时看板

实战坑太多:画控制图,90%的人第一步就错了

别笑,我见过把规格限当控制限用的。规格限是客户给的,控制限是过程能力算出来的,两码事。还有,拿单值图当宝,但数据根本不是正态分布——这时候还硬套Xbar-R图,纯属自欺欺人。对吧?

真正用好控制图,得配合另外几个手法。比如先做层别法,把不同班次、设备、原料的数据切开看,否则混在一起全是噪声。再用查检表规范取样——很多人连取样频率都随意,上午忙忘了,下午一口气补5个点,这图能准才怪。

有一次,客户审核问我们控制图为什么中心线不是目标值。我解释,中心线是历史均值,反映当前水平,想调它得先改进过程。对方一脸不屑……后来发现他自己工厂的控制图全是“做”出来的,审核前按规格限中值手工描点。这种操作,简直是对七大手法的侮辱。

问:控制图上出现超出控制限的点,就一定是坏事吗?
答:不一定!很多人看到点飞出去了就慌,可如果那是往好的方向跑呢?比如刀具磨损阶段性补偿后,尺寸突然上移但更接近目标值,这时候得弄清楚是不是真的有改进,还是测量错了。有时候异常点是过程的“呼救信号”,也可能是“进步宣言”。关键在于,先查测量系统——因果图这时候就上场了,人机料法环一捋,很快能定位。

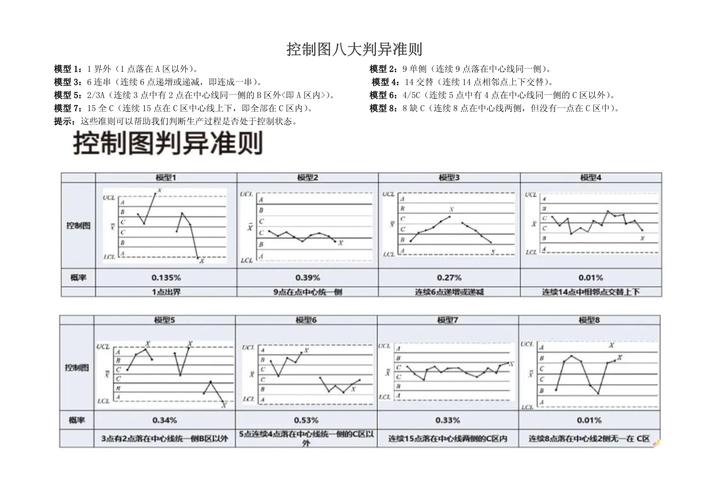

控制图八种异常判断模式示意图
控制图八种异常判断模式示意图

从纸笔到AI:QC七大手法的老树新枝

现在智能制造喊得响,但控制图反而更值钱了。为啥?数据量爆炸,靠人眼盯点不现实,自动化的SPC系统能实时抓取数据,同时跑散布图看相关性——比如温度与压力的关系——一旦发现强相关,再回去优化控制图的组内变异。这种打法,在半导体和医疗器械行业已经是标配。

不过话说回来,软件不能代替脑子。我见过一个案例:工厂上了套昂贵的实时SPC,报警不断,工程师疲于奔命,最后查出来其实是传感器零点漂了。工具再先进,也得先用直方图看看分布,用柏拉图抓主要缺陷,否则就是垃圾进垃圾出。💡

还有一点,别神化Cpk。Ppk不到1.33就睡不着觉……可对于多品种小批量,传统控制图就是不好使。这时候得变通——标准化控制图、累计和控制图,甚至基于模型的监控。QC七大手法不是教条,是活用的思路。

问:小批量生产,比如打样或者几十件的订单,控制图有意义吗?
答:太有了!但方法不同。传统25组×5件的前提不成立时,可以用移动极差控制图,或者把相似产品按“组”合并——前提是用层别法确认过程稳定。再不行,退一步,用散布图和直方图组合,也能大致判断。千万别因为批量小就裸奔,质量事故可不跟你商量。

我始终觉得,质量控制(QC)七大手法像一个工具箱,控制图是里面那个能看透未来的镜子。擦干净再用,它能让你少赔很多钱。少扯那些虚头巴脑的指标,多去车间摸一摸数据,你自然能闻到问题的味道。

——写这些,就是因为见过了太多本可避免的废品堆。共勉。
