先别扯理论，说实话，粉末涂层这玩意儿，书本上的知识跟车间里的现实差了十万八千里。不是说那些原理没用，但你要是照着教科书去调参数，十有八九得返工。咱们这一行，吃的就是经验和教训，对吧？下面这些内容，是我这些年踩坑踩出来的，有些还是被供应商坑了以后自己摸索的，分享出来，大伙儿少走点弯路。
前处理：别省那几步，否则后面都是泪

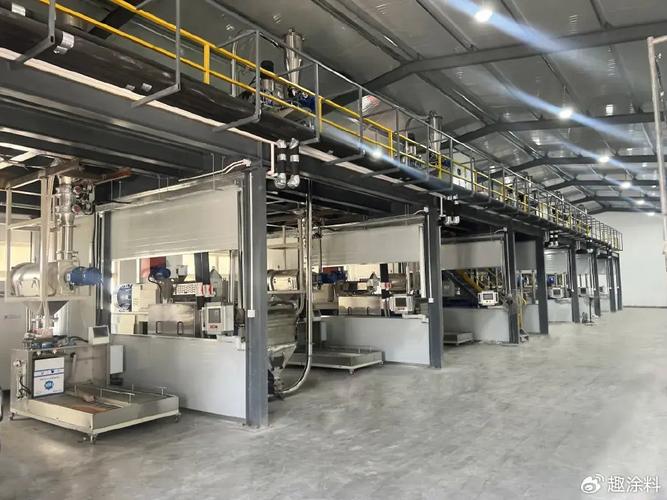

不管你用的粉末多贵、设备多先进，前处理拉胯，附着力绝对完蛋。我见过最离谱的，是厂里为了省成本，除油槽半个月不换，工件出来带着一层油膜，喷完粉看着挺漂亮，一敲就整片脱落。老板还骂我技术不行——真是一口老血！除油、除锈、磷化（或硅烷处理），这三步缺一不可。现在环保查得严，好多地方不让用磷化了，改用硅烷或陶化。但这玩意儿对水质要求极高，电导率超了200就废，比伺候月子还精细。❗ 我建议：每天开工第一件事，测槽液参数，别信那些说“免维护”的供应商，都是坑。
另外，工件上的焊渣、氧化皮一定要打磨干净，否则粉末覆盖后一加热，气体一憋，就是一堆气泡。打磨这活儿，真不能图省事，角磨机配上弹性磨盘，每个焊缝给我仔细过一遍，不然固化出来全是麻点，返工成本能让你哭。
问：为什么粉末涂层在焊接处特别容易出问题？
答：焊接区域的氧化皮和焊药残留是祸首。这些杂质在固化温度下会分解或膨胀，把涂层顶出气泡。还有个坑是焊缝处的深孔，喷粉时静电屏蔽导致粉进不去，形成露底。处理办法：打磨彻底，对深孔区域预先刷一层导电腻子，或者改用摩擦枪喷涂，能改善不少。
喷涂工艺：参数调不好，全是颗粒疙瘩
静电喷涂，电压不是越高越好。有些操作工觉得电压高能多上粉，结果法拉第效应一出来，沟槽死角反而更少，流平也差。我一般户外件调个60-80kV，室内件50-60kV，再根据工件形状微调。雾化气压也很讲究，大了粉满车间飞，小了出粉不均匀，表面跟砂纸一样。回收粉的使用比例，我劝你悠着点。理论上全自动系统回收粉比例可以到30%，但实际呢？回收粉里混了多少灰尘、细颗粒？加多了表面粗糙度飙升，耐候性直线下降。我的铁律：外观件一律不用回收粉，结构件最多加15%，还得过筛。💡
问：为什么粉末涂层表面会出现密密麻麻的小颗粒？
答：常见原因几个：一是压缩空气含水量高，带进来的水珠和油污；二是枪头积粉，滴落到工件上；三是回收粉过粗或污染。排查步骤：先检查干燥机和油水分离器，再清理枪头，最后换新粉试试。还不行的话，看看车间环境是不是太脏了。

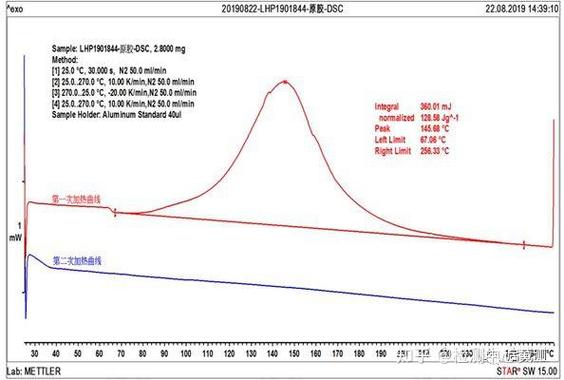

固化：别以为烤干就行，曲线不对全白费
我刚入行时栽过一回：急着出货，把预热不足的工件直接推进260℃的炉子，粉末瞬间熔化但流平时间不够，形成了致密的橘皮，盐雾测试完全过不了。正确做法是：工件入炉前最好有段预热区，或者让炉温缓缓上升，给粉末充分的流平时间。另外，保温时间参照粉末供应商的数据，用炉温跟踪仪实测工件料温，别信炉子上的数显表，那差的不是一点半点。
问：粉末涂层能耐多少小时盐雾测试？选什么体系好？
答：这得看几个因素：基材前处理品质、粉末树脂体系、膜厚、固化程度。一般环氧粉末耐盐雾出色，适合室内，但户外一晒就粉化；聚酯粉末耐候好，盐雾稍差；最好的超耐候是氟碳粉末，盐雾2000小时以上不成问题，价格也贵得肉疼。我们做普通户外件用优质聚酯，配好前处理，1000小时盐雾是稳的。想省钱用环氧？过不了一个夏天。
固化后还有个容易被忽略的步骤：冷却。出炉不能直接泼冷水，热应力会让涂层发脆甚至开裂，要自然冷却或风冷，等降到接近室温再码放。另外，涂层完全硬化需要24小时以上，这期间别急着磕碰，不然耐冲击性大打折扣。
说实话，粉末涂层看似简单，实则每个细节都在考验你的耐心和较真劲儿。设备可以买好的，但人的因素永远排第一。我现在每天下车间，还是会习惯性用手电照照死角，用指甲抠抠边角，不为别的，就怕哪天又冒出个批量事故。这行干久了，真是越干越胆小——不过，胆子小的，往往活得久。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：粉末涂层：技术大神的实战避坑指南 https://www.dachanpin.com/a/tg/66014.html
