测量系统分析(MSA):你的量具真的可靠吗?别被数据骗了

我在工厂里泡了十几年,最怕的一件事——不是设备坏,不是材料差,而是测量数据漂得离谱,所有人都觉得“差不多就行”。差不多? 差不多的后果就是批量报废,然后大家围在一起吵架,品管骂生产,生产骂量具,量具……它又不会说话。这就是为什么我们必须谈测量系统分析(MSA)。不是翻翻手册,而是真正把它当回事儿。 说实话,很多企业做MSA都是为了应付审核,填张GR&R表格,算个百分比,一看小于10%——好,通过!大于30%——完蛋,整改。然后呢?没有然后了。他们从来不问一句:这个数值到底意味着什么? 测量变差混在过程变差里,就像咖啡里加了盐,喝着不对,但你就是找不出那颗盐粒。

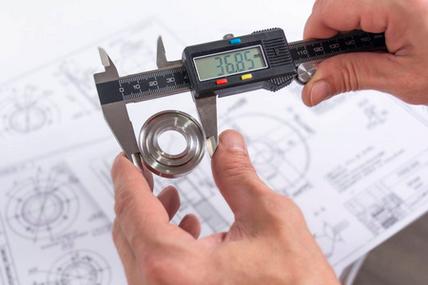

工业现场电子卡尺测量金属零件,不同操作员比对
工业现场电子卡尺测量金属零件,不同操作员比对

为什么你的GR&R永远在临界点挣扎

我见过一个案例,做精密轴加工,公差±0.005mm,用的气动量仪。GR&R结果:28%。按照AIAG手册,这系统“勉强可接受”。但你知道车间怎么应对吗?他们压缩公差带——工人自己留余量,硬生生把合格率做上去。这简直是在刀尖上跳舞!结果呢,客户那边装配出了问题,退货,一查:测量系统根本区分不出零件之间的真实差异,所有的控制图都成了随机漫步。 这里必须敲黑板:%GR&R不是孤立的判据。你得看ndc(可区分类别数)。手册说≥5,但我提醒你,如果你的过程能力本来就差,ndc=5照样会让你误判。因为测量系统吃掉了一部分过程变差,你看到的过程能力指数Cpk是“美化”过的。举个例子,偏倚和线性没校准好,量具在测量范围一端准,另一端漂,你测出来Cpk=1.67,实际可能连1.33都不到。❗ 这可不是小事,是直接关系到能不能接单的问题。 问:我们公司刚推行MSA,光GR&R就做了三个月,但数据总是不稳定,操作员换一只手结果就变,怎么办? 答:这种情况太常见了。别急着换量具,先看看你的操作员培训。很多测量误差其实来自再现性——人的因素。动作不标准、读数习惯、甚至心情都能影响结果。我建议你做一个交叉研究:用同一批零件,让三个操作员在盲测条件下重复测量,记录数据时打乱顺序,别让他们知道这是第几次测。然后再计算重复性和再现性。如果再现性过高,那就得做量具一致性检查,甚至考虑设计专用夹具,限制人的影响。有人问我:那如果夹具也控制不住呢?——好吧,你可能需要自动化测量,让三坐标或视觉系统来干。投资嘛,总比赔钱强。

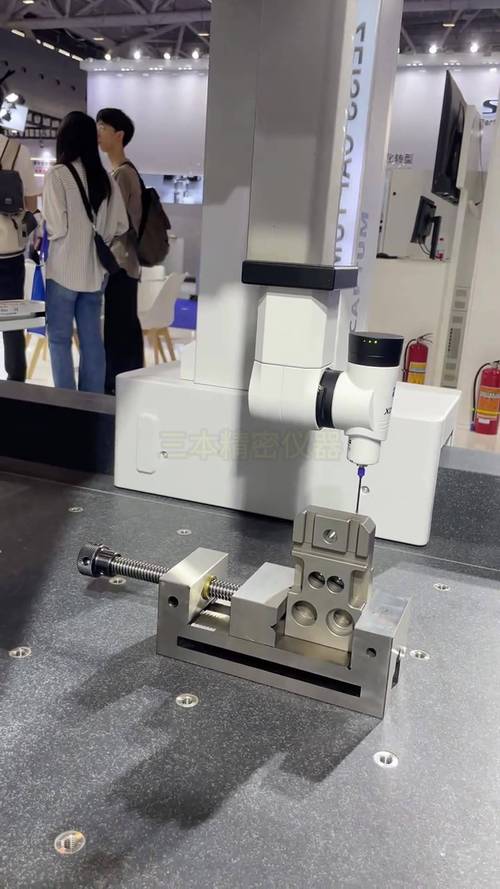

三坐标测量机测量精密零件,探头接触细节
三坐标测量机测量精密零件,探头接触细节

稳定性与线性:被忽略的魔鬼

稳定性与线性:被忽略的魔鬼
稳定性与线性:被忽略的魔鬼
很多人以为MSA就是GR&R,做完就万事大吉。💡 大错特错。你还需要看稳定性。量具不是用一天两天,温度、磨损、环境都会让它慢慢漂移。我就吃过亏:一台粗糙度仪,每周测一次标准片,测了两个月,数据看似正常,直到有一天我突然发现,它读标准片的值已经偏离了0.02μm,而我的产品公差只有0.1μm……这相当于五分之一的公差被漂移吃掉了!从那以后,我强制要求必须做控制图法稳定性分析,Xbar-R或者Xbar-S,测标准件,画控制限。超出界限了?别犹豫,立刻暂停该量具的使用,送到计量室。 线性更是个坑。很多量具在量程两端准,中间歪。或者反过来。你只在某一点校准,怎么知道整个量程都OK?我建议至少取5个覆盖全量程的标准件,每个重复测10-12次,计算偏倚,然后画一条回归线。斜率不为零,截距不为零,都是问题。有一次我发现一台新买的高度尺,在300mm处偏倚-0.008mm,400mm处偏倚+0.004mm,线性简直像过山车。厂家说是“正常”,我直接退了货。别妥协,这种线性误差在测量大尺寸零件时会放大,后果很严重。 问:我们公司是做非标自动化设备的,零件种类多,批量小,每个零件都要做MSA吗?根本没那么多时间。 答:这确实是个现实难题。我完全理解。但是,你不能不做。你可以换一种思路:对测量系统进行分类。把类似的尺寸特性归类,比如所有外径都用千分尺,所有内径都用内径表,然后对每一类量具做GR&R研究,而不必针对每一个零件号。另外,可以引入简化版GR&R,比如用3个操作员、10个零件、2次重复的快速设计,虽然精度略低,但能快速发现问题。还有一招:用假设检验,比如配对t检验,对比新量具和旧量具的测量结果,判断是否存在显著差异。这比全套MSA省时,特别适合小批量。不过,一定要做好记录,以备客户审核。

数字化时代:MSA也可以很“聪明”

现在都2025年了,还在手算均值极差?该醒醒了。✅ 我强烈推荐使用带有MSA模块的SPC软件,或者直接用Minitab、JMP,甚至Excel里的分析工具库。但工具只是工具,你得理解背後的道理。比如,你看到一张交互作用图,操作员和零件之间出现交叉,说明什么?说明某个操作员对特定零件测量时出现了异常,可能是定位问题,也可能是读值习惯。不要只会看%GR&R,那些图形才是宝藏。 前沿的工厂已经开始搞在线MSA了。什么意思?就是把测量系统分析嵌入到自动化产线中,每生产一个班次,系统自动用标准件验证量具的偏倚和重复性,数据实时上传到MES。一旦超出设定界限,系统自动报警,甚至强制停机。这比每月做一次MSA靠谱一百倍!不过投资不小,适合大批量生产。对于中小型企业,至少可以做到数字化记录,别再用纸笔了,数据可追溯,分析起来也方便。 说到底,测量系统分析不是为了应付谁,它是你制造过程中的一面镜子。镜子脏了,你看到的世界就是扭曲的。我们做工业的,差之毫厘,谬以千里。我希望你读完这篇文章,能去车间摸一摸你的量具,问自己一句:它真的值得信任吗? 然后打开电脑,调出历史数据,认认真真做一次分析。你会发现,有些看似无解的品质问题,根源就埋在测量系统里。 注:文内提及的AIAG手册为参考,具体指标需根据行业标准和企业实际情况调整。操作前请确保量具已按周期校准。
