Profibus/Profinet:工业通讯协议的双雄演义与实战避坑

你还记得第一次给Profibus终端电阻拨码的崩溃吗?我反正忘不了。那玩意儿,拨错一个,整个网络直接瘫痪。Profibus,这个在自动化圈子里混了几十年的老伙计,至今还在无数工厂里嗡嗡作响——尽管大家都说,它该退休了。

Profibus为什么还没死?

简单。因为稳定,因为便宜,因为存量实在太大。你去任何一个运行超过十年的工厂,PLC柜里肯定趴着几根紫色电缆。说实话,Profibus-DP的1.5Mbps速率在今天看确实拉胯,但很多产线,它压根不需要更高的速度啊!开关量信号,传一下速度、位置,够了。而且,它的诊断功能其实不差——只要你会用Step7里那些隐藏菜单。

不过话说回来,维护起来是真要命。接头氧化、屏蔽层破损、终端电阻忘记拨……每一个现场工程师都有一肚子苦水。更扎心的是,找备件越来越难,西门子虽然还在供货,但明显主推Profinet了。

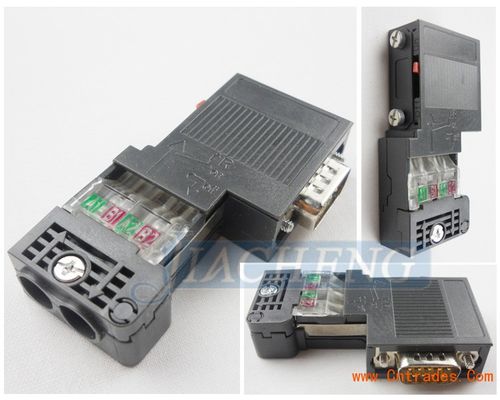

Profibus接头终端电阻拨码实物图
Profibus接头终端电阻拨码实物图

Profinet的野心,远不止替代Profibus

很多人都以为Profinet就是Profibus的网线版,大错特错!它根本就是工业以太网的底层逻辑重构。全双工、百兆带宽、标准TCP/IP,这些只是表面。真正恐怖的是它的IRT等时同步——微秒级的抖动控制,直接让伺服驱动的耦合性能上一个台阶。我们做过测试,从Profibus迁移到Profinet IRT,整个多轴同步精度提升了将近30%,这不是纸面参数,是实打实的加工良率提升。

但Profinet也不是银弹。它的网络拓扑规划要求高得离谱,环形冗余?没问题,但交换机参数不对,环网恢复时间能让你怀疑人生。而且,有些工程师习惯了Profibus的单主站逻辑,面对Profinet的几乎无限节点扩展反而懵了。说实话,培训没跟上,这才是企业升级的最大阻力。

现场四大灵魂拷问(QA)

现场四大灵魂拷问(QA)
现场四大灵魂拷问(QA)

问:我们产线现在全是Profibus,有必要全部升级到Profinet吗?

答:要是设备还能跑,订单稳定,那就先别动。但记住,新采购的驱动、IO模块,尽量选带Profinet接口的,做局部混合组网。西门子的PN/PN耦合器、IE/PB Link这些网关,就是专门干这事的。切忌一刀切全面替换,停产损失你扛不住。

问:Profinet的IRT和RT到底怎么选?

答:简单说,RT就是软实时,典型周期1-10ms,普通IO、变频器用着足够。IRT靠硬件时隙调度,周期250μs-4ms,用于高性能伺服、机器人。我们踩过的坑:用IRT一定要关掉交换机的节能以太网功能,不然那个周期抖动能飘到天上去。❗

问:PROFIsafe真的可靠吗?会不会因为网络故障导致安全失效?

答:放心,它的协议层自带CRC、序列号、时间戳三重校验,通信故障只会导向安全状态(急停),不会让设备失控。我们做过故障注入测试,丢包率30%时依然能触发停止。但一定要用经过认证的安全PLC和交换机,别图便宜用杂牌。

别忘了功能安全:PROFIsafe的黑魔法

在Profibus时代,安全电路还得另外拉一堆硬接线,双通道、急停、安全门,接线图能画到吐。Profinet直接通过PROFIsafe协议搞定,黑色通道原理,安全数据就和普通IO数据走同一根线,你敢信?其实它底层是符合IEC 61508 SIL3的,西门子的F-CPU配合安全模块,组态一下就行。不过,调试时必须做‘签名’验证,别问我为什么强调,因为忘记检查导致产线停到半夜的经历,懂的都懂。✅

Profinet网络拓扑冗余环网示意图
Profinet网络拓扑冗余环网示意图

到底怎么选?我的私房看法

没有什么‘非黑即白’。Profibus还会在维护市场活很久,但如果你现在启动一个新项目,还选Profibus,那除非是成本压到极致的单机设备,或者是要求抗干扰极端环境——Profibus的物理层确实比以太网皮实。但对于任何需要联网、数据采集、远程运维的场景,Profinet的必要性就像智能手机和功能机,你回不去了。

而且,越来越多的OT/IT融合项目,都逼着你必须走Profinet+OPC UA的组合拳。💡 你不想让产线数据上云端直接被老板看光?好吧,趋势挡不住。

最后说个真事。去年给一个汽车零部件厂做改造,老Profibus网络总莫名闪断,查了三天,最后发现是变频器的谐波干扰通过PE串进了电缆屏蔽层。换成Profinet光纤方案后,世界清静了。但成本也上去了,老板心疼了好久。所以,技术选择从来不是纯粹的技术问题,钱、时间、风险,永远是三角博弈。

反正我的习惯是:能用网线就别用紫色线,除非你特别怀旧。
