计算机辅助工程(CAE)离真正的「一键仿真」还有多远?

上周在车间,一个老工程师跟我吐槽:“现在的年轻人啊,CAE软件点几下就以为万事大吉,结果模具试出来,偏差能塞进一个手指头!” 他边说边比划,脸上的表情像吃了黄连。说实话,我差点笑出声——不是笑他的保守,是笑这个行业里,太多人把计算机辅助工程(CAE)当成了算命先生,而不是一个需要深厚功力的「翻译官」。

CAE从来不是取代经验的工具,它是经验的放大器。 但太多企业买来软件,就让刚毕业的学生去撸模型。网格不会切,边界条件乱设,最后拿着花花绿绿的云图给老板汇报——看起来像那么回事,实际误差大到离谱。哎,这种情况我见过的不是一两次了。

从「黑箱」到「透明」:仿真的核心是懂物理,不是点按钮

我曾经参与过一个换热器优化项目。客户兴致勃勃地说:“我们用某知名软件自动划分了网格,结果早产了,可实验数据就是对不上!” 我打开模型一看,差点背过气去——关键区域的网格歪得跟比萨斜塔似的,长宽比都干到10以上了。还能咋办?手调吧! 那些深夜,我们对着几何模型一个特征一个特征地啃,把边界层网格细化到Y+≈1,才把压降的仿真误差从30%拉回5%以内。

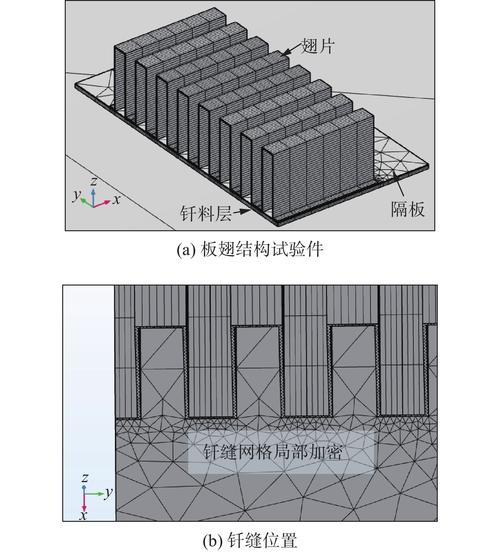

换热器局部网格细化对比示意图
换热器局部网格细化对比示意图


这里引出一个经典误解:自动网格 = 好网格。 大错特错。网格是仿真工程师的「语言」,你得先理解流动、传热、应力的物理本质,才能告诉软件哪里该加密,哪里可以粗糙。就像你不可能让人工智能完全替你生孩子一样——对吧。

多物理场耦合:看起来很美,用起来…… 呵呵

这几年,多物理场仿真被吹得神乎其神。电-热-力耦合、流-固-热耦合…… 各软件厂商的宣传片里,工程师轻点鼠标,一个彩虹模型转几圈,结果就出来了。现实呢? 我上次做一个MEMS压力传感器的热-力耦合分析,光是设定不同材料热膨胀系数的温度相关性表格,就花了整整两天。中间还因为两个物理场的时间尺度差了三个数量级,迭代发散到差点砸电脑!💢

MEMS传感器热力耦合仿真应力分布图
MEMS传感器热力耦合仿真应力分布图


问:都说多物理场仿真能减少实验次数,为什么我用了之后,反而感觉进度更慢了?
答:这问题扎到心了。多物理场联合求解,难在收敛和标定。单一物理场好比你一个人散步;耦合起来就成了你和另一个人绑着一根绳子跑马拉松——步频、步幅、呼吸都得一致,否则摔跤。如果你连单一物理场都还没吃透,直接上耦合,大概率是浪费时间。我的建议:先单场,后耦合;先弱耦合,后强耦合。 把每个模块的实验验证做扎实了,再图「宏观大观」。

不过话说回来,一旦耦合通了,那真是打开新世界。记得有个高压断路器,电弧-气流-机构运动的耦合,我们仿真出的灭弧室压力波形和试验曲线几乎重合——那种成就感,啧,比喝冰啤酒还痛快。

数字孪生:你以为是CAE的终极形态?早着呢

现在工业圈不谈数字孪生,好像就落伍了。各种论坛上,PPT做得一个比一个炫。但真相是——大部分所谓的数字孪生,就是用仿真模型跑了几个离线工况,再加个实时数据看板,仅此而已。 真正的数字孪生要求实时、双向、闭环:传感器数据喂入模型,模型在线修正并反向控制。这背后需要高保真的降阶模型(ROM),需要边缘计算,更需要企业数据基座的彻底重建。谈何容易?

问:我们工厂想上数字孪生系统,第一步该做什么?买传感器?买软件?
答:千万别急着砸钱!我见过太多老板被忽悠,花几百万搭了个框架,结果连一台泵的振动都预测不准。第一步,是老老实实梳理你的「物理资产」的关键失效模式。你的设备最怕什么?疲劳裂纹?结垢?还是谐振? 然后,针对这个致命点,建立一个参数化CAE模型,用历史数据反复校验,直到它能解释80%以上的过往故障。从痛点最小的闭环开始,而不是大而全的平台。 数字孪生是长出来的,不是买回来的。💡

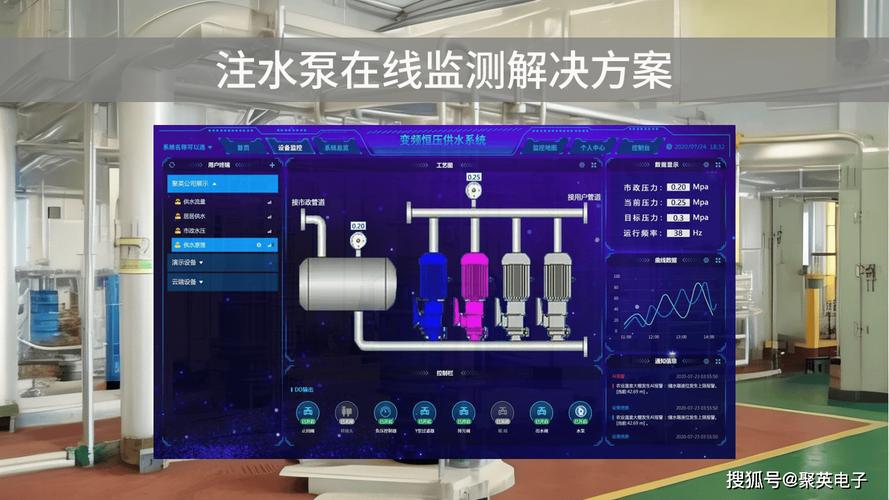

工业泵数字孪生实时监测界面示例
工业泵数字孪生实时监测界面示例


说个真实数据:去年我们给一个风电齿轮箱做的数字影子系统,初期只监测行星轮轴承的油膜厚度退化趋势,就用了一个集中参数模型加上卡尔曼滤波。就这,帮他们避免了两次非计划停机,省了至少300万。客户后来拉着我的手说:“早知道这么实在,就不该先搞那个大屏项目。”

再聊回CAE本身。软件在变,但核心没变。 我常跟团队讲,一个合格的CAEer,至少要闭着眼能画出胡克定律、N-S方程、麦克斯韦方程组的基本形式——不求解析求解,但要能说出每一项的物理意义,知道什么工况下哪个项可以忽略。否则用再贵的软件,也只是个高级绘图员。

说到这,想起一桩趣事。有次面试,小伙子简历上写着“精通ABAQUS和ANSYS”。我随手给了他一个悬臂梁,让他在纸上画出剪力图和弯矩图。他愣了半分钟,问我:“不能直接点软件里的云图吗?” 后来……就没有后来了。😅

所以,计算机辅助工程(CAE)到底离「一键仿真」还有多远?我的回答是:无限远,也无限近。 对于反复验证过的标准化产品、成熟的流程,自动化脚本可以做到一键运行;但对于创新研发,对于深挖物理本质,它永远需要人的洞察力。那个距离,就像翻译软件和同声传译大师的差距——字面上通了,灵魂丢了。

最后分享一个最近让我兴奋的事:AI辅助网格生成和自适应物理模型选择,终于开始有实用化苗头了。某软件在特定场景下的“傻瓜模式”,真能让新手建出大致靠谱的模型。但,我还是要补一句——你要永远对结果保持怀疑,永远用实验或理论去交叉验证。 因为最终的负责方,是你,不是机器。

共勉。
