变频驱动(VFD)的十年实战笔记:从被坑到真香

第一次碰 VFD 是 2012 年,厂里那台 90kW 的供水泵。领导说“搞节能”,我就傻乎乎买了台某国产变频器,装上,启动——水泵尖叫,管道水锤,差点把法兰打爆。事后才明白,我连加减速时间都没设对。说实话,那时对变频驱动(VFD)的理解,就是“能调速”。

十年过去,经手不下五百台 VFD,踩过的坑比车间里的螺丝还多。现在谁要跟我说“变频器不就是调个频率嘛”,我真想翻白眼。这东西,水太深。

初次见面:我被 VFD 坑惨了

那台泵后来当然没修好——几天后电机烧了。拆开一看,绕组绝缘击穿。原因?载波频率设得太高,谐波发热;电缆长度 80 米,没加电抗器,反射电压尖峰把绝缘打穿了。那时哪懂什么PWM 脉冲反射、长电缆效应?厂家手册上根本没提,销售只会说“即插即用”。

后来啃了 ABB 的技术文档,又请教了西门子的工程师,才慢慢摸清门道:VFD 不是变频电源,它是能量转换的魔术师——也是破坏者。电机轴承在共模电压下被电蚀,明明有接地环还坏轴承,你说气不气?❗

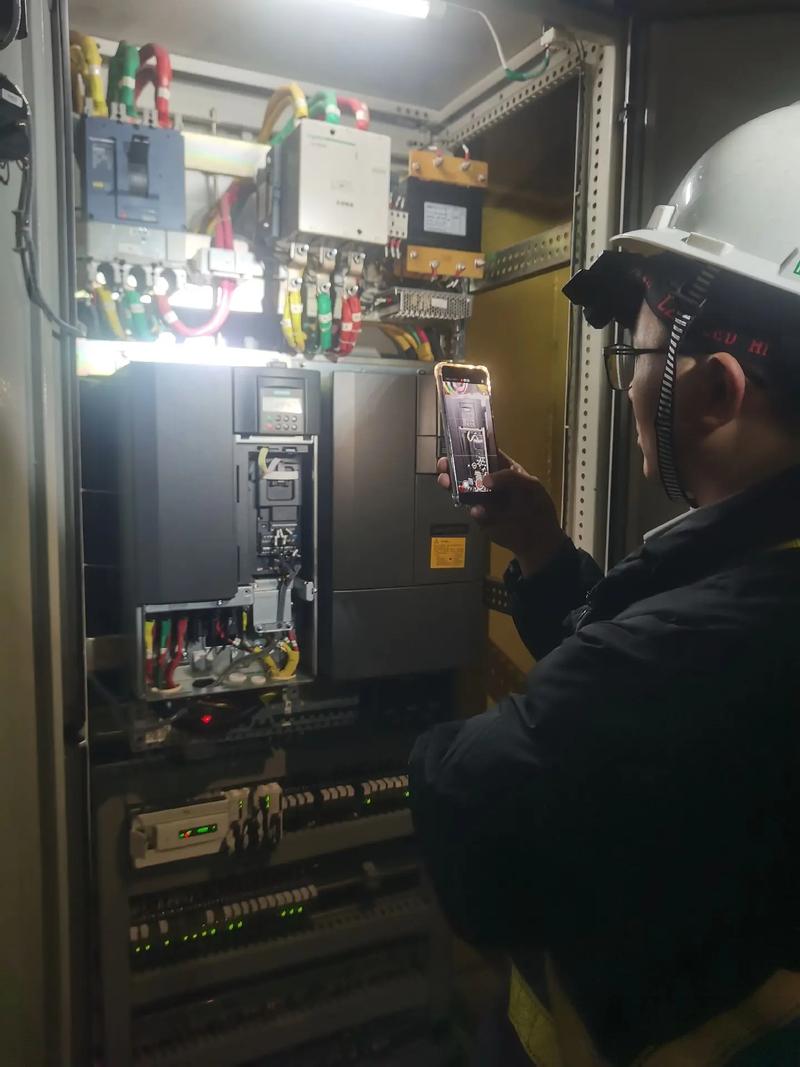

工业变频器调试现场杂乱线缆与电机泵组
工业变频器调试现场杂乱线缆与电机泵组

这些坑让我养成了习惯:凡新 VFD 上电,先看开关频率、加速斜坡、电机参数自整定。现在用手机连上 VFD 的蓝牙模块,参数一键备份,但当年,都是手抄编码器反馈、死区补偿……想想都手酸。

节能这事儿,没点物理常识还真不行

搞流体控制,才能体会相似定律的美。泵的流量和转速成正比,扬程和转速平方成正比,轴功率和转速立方成正比。流量降 10%,功率能降 27%!这就是变频驱动(VFD)在离心泵/风机上无敌的原因——相比阀门节流,一个是用脚踩油门,一个是卡着脖子跑。我用便携式功率分析仪实测过:恒压供水,阀门控制一天耗电 430kWh;变频控制,同样的供水曲线,耗电 290kWh。一年差出四五万。老板看到电费单,立马追加了一台。

但注意——不是所有负载都适合。恒转矩负载像起重机,低速时电流照样大,节能潜力有限。再说一遍,节能来源于变转矩特性,有些人连这都不懂就打保票,简直……

问:VFD 节能是不是转速越低越好?
答:绝对不是。电机在极低频下效率暴跌,散热恶化,转矩脉动大。一般降到额定转速 30% 以下,就要考虑强制冷却或改用变频电机。另外,管网的静扬程占比高的话,转速过低反而可能不出水,流量为零但还在耗电——这叫死区运行,烧钱又烧泵。

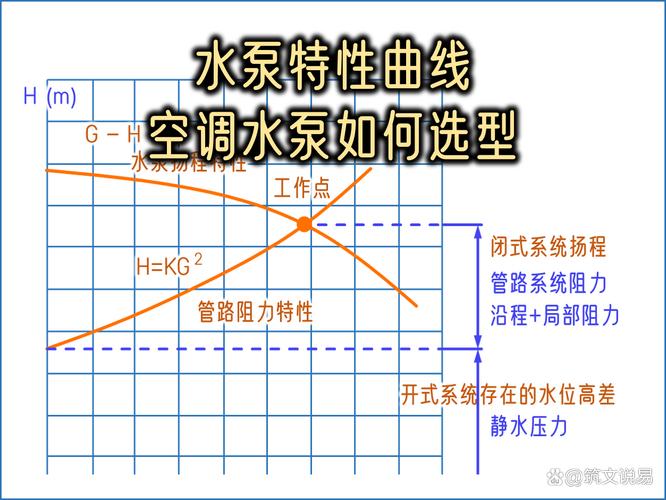

水泵性能曲线变频调节节能对比图
水泵性能曲线变频调节节能对比图

问:老旧电机能不能直接配 VFD?
答:看绝缘等级。普通 Y 系列电机多数 B 级绝缘,耐热余量小,VFD 的谐波附加发热会让绕组温升增加 5-10℃。如果电机已使用多年,绝缘老化,最好升级为变频专用电机(F 级绝缘,带独立风扇)。还有,非变频电机的轴承没做绝缘处理,轴电压会在轴承滚珠上搞出麻点,寿命缩水一半以上。💡

选型和安装的那些细节,没人会告诉你

买 VFD 不是只看功率、电压。电网环境差,谐波污染严重,必须选内置直流电抗器或 12 脉波整流方案,否则母线电容半年鼓包。电缆从 VFD 到电机超过 30 米,强烈建议加输出电抗器,超过 100 米就用正弦滤波器。这不是玄学,是电磁学——高频脉冲反射叠加,电压能翻倍,把电机端绝缘烧黑。我见过 150 米电缆不加滤波器,三个月烧两台 55kW 电机。

多台 VFD 并排放置,间距小于 150mm,散热风道要仔细设计。见过车间把 VFD 塞进密封电气柜,夏天跳过热保护,工人直接短接温控……结果炸了 IGBT。安全第一,❌手动跳过保护这种蠢事,千万别干。

接地,一定要单点接地,屏蔽电缆的屏蔽层两段 360 度环接。EMC 这块,大多数现场惨不忍睹。变频器干扰模拟量传感器,信号乱跳,搞 PID 控制变成噩梦。加磁环、走线分层、信号线用双绞屏蔽——一套组合拳下来,世界就清净了。

问:VFD 对电机距离有什么具体限制?
答:行业通用参考:不加输出电抗器时,电缆长度限制在 30-50 米;加输出电抗器可延至 100-150 米;超过 150 米必须加正弦滤波器或 dv/dt 滤波器。高压 VFD(6kV)如果用长电缆,更容易激发电机绕组谐振,需做谐波分析。另外,电缆必须用 VFD 专用电缆(对称屏蔽,低电容),普通电力电缆的自感电容会让 VFD 输出电流波形畸变更严重。

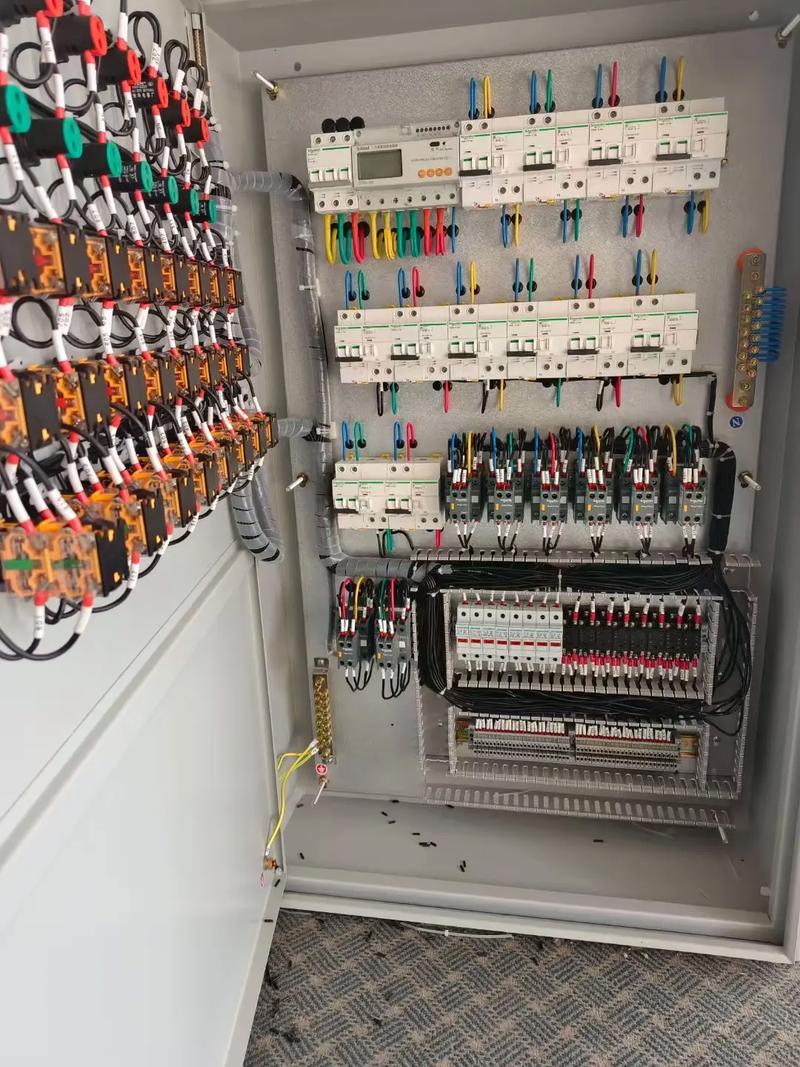

工业变频器电柜内部安装布局与EMC走线
工业变频器电柜内部安装布局与EMC走线

最近几年,变频驱动(VFD)越来越多拥入物联网、预测性维护。我们车间上了云平台,每台 VFD 的电流、温度、运行频率实时回传。AI 模型提前两周预报轴承故障,备件提前买,非计划停机几乎绝迹。说实话,这才是 VFD 该有的样子——不是孤零零的调速盒子,而是智能制造的数据节点。如今再搞项目,我第一件事就是把通信协议搞清楚:Modbus TCP/RTU、PROFINET、EtherNet/IP……接口不匹配,什么都白搭。前年一套设备因为通讯延迟,产线停摆 2 小时,损失够买十台 VFD。网络拓扑、实时性,这些过去机械工程师想都不会想,现在不学就掉队。

写这么多,不是卖弄经验,是真想让你少走弯路。VFD 技术发展了三四十年,原理没变,但应用细节每年都在更新。丹佛斯新出的 iC7 系列,功率密度高得离谱;汇川也搞出驱控一体,价格只有欧系一半……市场在变,但那些实打实的现场智慧,才是不被淘汰的东西。你如果刚接触 VFD,别怕,从读懂电机铭牌开始,从亲手调一次参数开始。踩坑?正常。谁不是从炸电机走过来的呢。
