伺服电机选型与调试：这些年我踩过的坑

选伺服电机的时候，你以为看看转速、扭矩、惯量就完了？大错特错。先说说我最近翻车的一个项目。一套桁架机械手，Z轴负载15公斤，行程600mm，节拍要求1.2秒。我算了算，选了某日系品牌750W的电机，额定转速3000rpm，转子惯量1.2×10⁻⁴ kg·m²。结果呢？定位过冲，整定怎么调都抖得像筛糠。最后发现——根本不是电机功率不够，而是惯量匹配彻底翻车。负载惯量折算到电机轴后，居然是转子惯量的8倍。高动态启停，电机完全hold不住。那一刻我真是想抽自己。

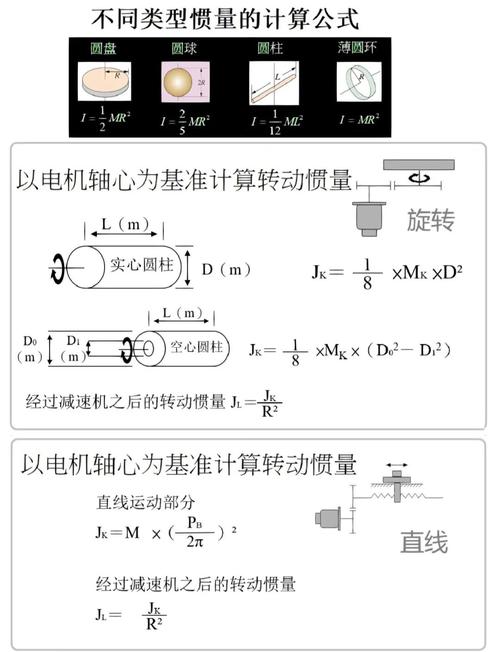

惯性匹配——那个被手册轻描淡写的参数

伺服电机选型，三大匹配：速度、扭矩、惯量。前两个新手都会看，唯独惯量，老鸟也常翻车。经常有工程师问我：“负载惯量比不是推荐10倍以内吗？我8倍怎么就不行了？” 问题出在工况。连续运动、速度波动小的传送带，惯量比扛到15倍甚至20倍都能凑合用。可到高加减速、频繁启停的场合，超过5倍就是噩梦。特别是直连机构，没有减速机缓冲，惯量比必须严控。我们后来怎么解决的？换了个1.5kW的电机，转子惯量大了一倍多，重算惯量比降到4.2，抖动立刻消失。多花1500块，省了三天调试时间。值不值？太值了。

说实话，很多厂家的选型软件挺好用，但里面的默认安全系数…… 别全信。皮带张力波动、联轴器弹性、导轨平行度，这些机械侧的小妖精，软件可算不出来。一定要留余量，尤其当你面对的是组装精度参差不齐的国产模组时。

调试现场：增益不是越高越好

拿到新电机，上电、点动、然后开始调增益。很多人的习惯：先把位置环比例增益往大了拧，直到啸叫，再往回退一点。嗯，我当年也这样。但最近几年，我发现一个更坑的陷阱——高频振动被机械结构放大。有次调试一个三轴点胶机，Z轴在某个悬停位置总发出“嗡嗡”的声音，手摸上去麻酥酥的。频谱分析一测，振动频率420Hz，正好撞上了Z轴悬臂的固有频率。单纯降增益确实能缓解，但动态响应就拉胯了。最后是改了陷波滤波器，精确锁住那个频率，才算消停。

所以啊，现在的伺服调试，真不是拧旋钮的时代了。软件示波器、FFT分析、自适应滤波器……这些功能你要是不会用，等于自废一半武功。尤其是那些自带免调整功能的驱动器，确实省事，但出问题的时候，手动干预的能力还得有。问：伺服电机抱闸究竟该常闭还是常开设计？我总听到不同说法，彻底懵了。
答：别懵，这个问题其实看安全标准。如果是垂直轴、存在重力掉落风险，那必须是常闭抱闸，断电即制动。但注意，抱闸不是刹车！它不能当动态制动用，只能在电机静止后才抱死。否则闸片很快磨光。水平轴或者没有自坠风险的场合，经常用常开抱闸，靠电磁力闭合，一般用于紧急停止或防碰撞。还有种坑爹设计：用电机本身的保持力矩锁死垂直轴，断开使能后靠磁阻定位。千万别这么干，稍有振动或断电久了磁力衰减，负载掉下来能砸死人。

供电与线缆：被忽视的隐性杀手

伺服电机是典型的脉冲电流负载，电流在峰值和谷值之间剧烈跳变。你的变压器、断路器、接线端子，通通都得按峰值电流选，而且还得考虑谐波。我见过最离谱的现场：15台400W电机共用一组24V控制电源，结果一启动全部报警“电压过低”。一查，24V功率够吗？理论上是够的。但几十个抱闸同步释放瞬间，电流冲击让电源掉坑了。解决也简单，分开供电，或者加大电容缓冲。问：编码器线缆一长就丢脉冲，除了换线还有什么招？
答：换线当然是最直接的，但有时实在换不了——比如线缆穿越坦克链，改造比买新机还贵。这时候，改用绝对式编码器配电池备份，能大大降低干扰敏感度。绝对式信号是串行通信，抗干扰比增量式的AB脉冲强得多。另一种野路子：在驱动器侧加信号调理器，把TTL差分信号转成HTL，提高噪声容限。不过会牺牲一点频响。最根本的还是做好屏蔽，双绞、分走电源线与信号线，接头处避免氧化。近两年伺服电机直驱越来越火，DD马达、直线电机，动不动就标榜零背隙、高精度。但真的适合你吗？直驱对安装面的垂直度、平面度要求变态高，一丝偏差就能引起巨大的径向力，轴承寿命直线下降。而且没有了减速机的机械滤波，控制难度飙升。我们实验室有台DD马达转台，做光学检测用，性能牛逼，但每个月都得重新做一次振动测试，温漂就能让你怀疑人生。传统伺服加精密行星或谐波减速机，虽然背隙恼人，但鲁棒性好得多。选什么，得看你的现场人员水平。
