刚入行那会儿，我压根儿没把表面处理当回事。不就是洗洗刷刷再喷层漆嘛——还能翻出多大浪花。直到有次给船用发动机做配套，出厂的连杆亮得能照镜子，结果在盐雾仓待了不到48小时就爬满了红锈……客户当场摔了样件。那滋味，真跟被人往脸上碾烟头似的。表面处理绝不是面子工程。它是金属零件的皮肤，更是命门。
锈与不锈，差的不只是一层膜
很多人以为镀锌、发黑、磷化这些词是同一件事的不同叫法。其实呢？天差地别。比如普通磷化，拿到中性盐雾试验里顶多扛个把小时；锌系磷化稍强些；真正能打的锰系磷化，配合封闭剂能撑过96小时——但成本翻倍。你说怎么选？没有最好的工艺，只有最适配的方案。
我见过一个老板，非要在粉末冶金件上镀硬铬，理由是“够亮够硬”。结果镀层起泡得惨不忍睹。多孔基体吸附的酸液根本清洗不净，氢脆风险还高。后来改成了真空浸渗加环氧涂层，成本虽然高了30%，但寿命翻了五倍。他事后摇头：“早知如此，何必当初。”

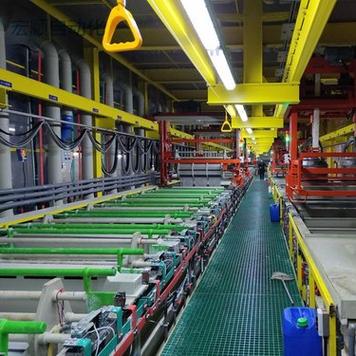

说实话，现在车间里那些半吊子工艺员，还守着几十年前的配方不动脑子。❗ 该骂。环保法规都逼到眉毛了，还往钝化液里加六价铬？那是找死。去年东部沿海关了上百家小电镀厂，不是没道理的。但反过来想，这倒逼出不少好东西——无铬钝化、水性涂料、锌铝涂层……技术迭代快得喘不过气。有一次试用新型硅烷处理剂，免水洗、无渣，附着力居然比传统磷化还好。那一刻真的有点惊喜，像发现新大陆。
选工艺不是拍脑袋：三个灵魂拷问
一问工况。零件是天天风吹日晒，还是窝在恒温油槽里？是面对工业酸碱，还是只求个室内装饰？二问基材。铸铁、铝合金、锌合金，各自的表面能差异巨大，某些工艺天生不兼容——比如镁合金上直接电镀就是场灾难。三问成本容忍度。很多时候不是做不好，是钱没到位。但我必须说句扎心的话：早期在表面处理上抠门，后期维修费能翻十番。
问：手头有个出口件，要求耐中性盐雾240小时，但预算卡得很死，有什么高性价比方案？
答：试试锌铝涂层（达克罗）的变种，或者改良型锌铁合金电镀加高耐蚀钝化。前者无氢脆，耐热也好；后者成本只比普通镀锌高20%左右，盐雾红锈时间轻松超300小时。千万别只做普通镀锌加封闭剂，那玩意儿虚假宣传多，实测数据经常扑街。💡 记得让供应商提供第三方盐雾报告，眼见为实。
问：粉末喷涂和电泳哪个更防腐蚀？我看好多汽车件都用电泳。
答：单纯防腐蚀，阴极电泳（CED）吊打多数粉末涂料——因为它能钻进所有缝隙，形成均匀膜厚，树脂交联密度极高。但电泳的致命伤是怕紫外线，户外用必须加面漆。粉末喷涂颜色多、耐候好，但边角覆盖差，容易“露底”。所以汽车底盘件几乎全走电泳，而户外机柜才用粉末。懂了？✅ 按场景来，别信万能神药。
未来的战场：环保与智能
这几年所有表面处理会议，一半时间在谈环保。VOCs排放限值、重金属废水零排、磷化渣危废处理……压得厂家喘不过气。于是出现两条路：要么源头替代，比如用无磷转化膜；要么末端治理，上MVR蒸发器。前者治本，后者烧钱。聪明的工厂已经开始把前处理改成浸喷结合、逆流漂洗，水耗降了2/3，还减少了危废量。我参观过一家德资企业，整个表面处理车间闻不到一点酸雾，地面干爽得像实验室。那一刻又羡慕又焦虑——差距啊。
智能化也在渗透。实时监测槽液浓度、自动补加药剂、AI判断膜重……以前靠老师傅“手指舔一下尝咸淡”的土法，现在传感器三秒出数据。但说真的，老经验还是有不可替代的地方。比如磷化渣的性状，看一眼颜色深浅、摸一下沉降速度，能判断促进剂是否过量——这些大数据一时半会学不来。不过话说回来，年轻人不愿意干这行了，脏累毒，总得靠自动化续命。
我始终觉得，表面处理这行，藏了太多隐性知识。书上的理论很多时候解释不了现场问题。你必须亲手干废过几批活，被客户指着鼻子骂过，才能真正理解为什么“洗净比”不是随便冲冲，为什么脱脂温度不能一味拉高。❗ 这些都是真金白银换来的。
最后说句没那么严谨的话：一个国家的制造业水平，看它的表面处理工业就八九不离十。因为这是最基础的配套，却需要化工、材料、装备、环保多学科交叉。做好表面处理，零件才能活下来、活得好。轻视它？等着哭吧。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：表面处理：决定零件寿命的“隐形盔甲” https://www.dachanpin.com/a/tg/62493.html
