确定性网络:工业通讯那点糟心事,总算有人说透了

你信吗?就在上个月,一家汽车焊装车间因为网络抖动,整条线停了17分钟。损失的钱我不说了,现场那个气氛……技术主管脸都绿了。事后查原因,就是某个交换机队列堵了,几十台机器人同时傻眼。这要是放在普通办公网,掉个包重传一下无所谓的。但在工业控制里,差个0.1毫秒都可能是灾难。说白了,我们需要的是确定性网络,不是那种“尽力而为”的网吧级以太网。 我入行十五年,见过太多这种事了。刚工作那会,大家都觉得PROFIBUS、CAN这些低速总线够用了,对吧?然后运动控制精度一上来,几百个节点同步,传统总线那点带宽立刻捉襟见肘。那个时候,很多人又把希望寄托在商用以太网上——毕竟便宜、速度快、生态大。可一用才发现,这玩意儿就是个玄学:延迟时好时坏,交换机背板在高负载下那个丢包规律,跟抽风似的。你说这怎么搞?

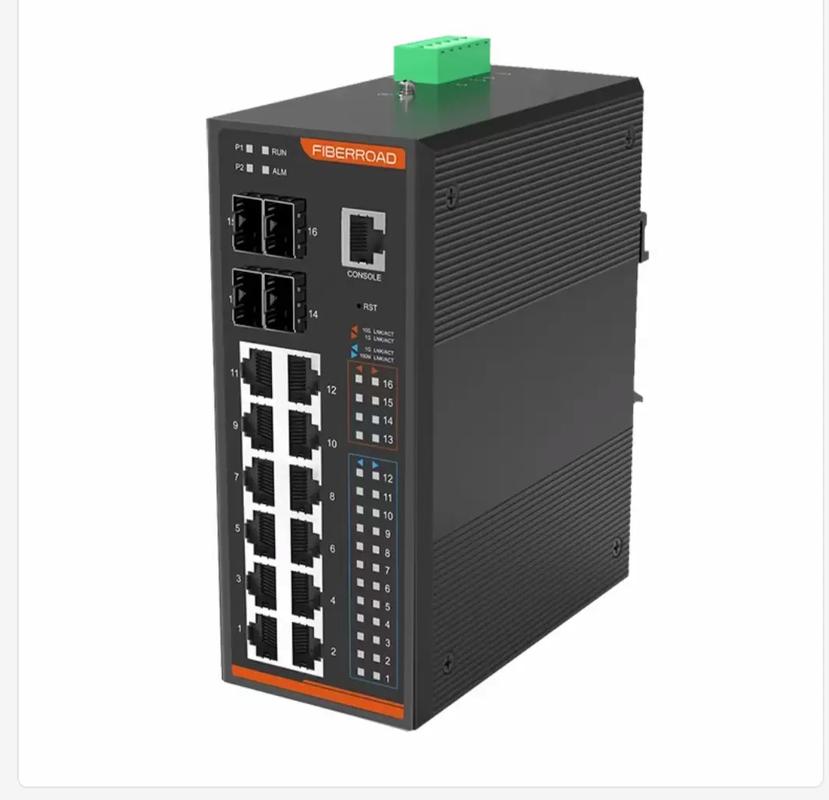

工业确定性网络TSN交换机测试台架
工业确定性网络TSN交换机测试台架
于是,大概从2015年前后,TSN(时间敏感网络)这个词开始钻进我耳朵。一开始我是不屑的,心想又是什么学术泡沫。但后来,跟几个做运动控制的老哥深聊,又跑了两趟汉诺威展,慢慢明白了。TSN本质上不是单一个协议,而是一整套标准的集合,它把流量整形、时钟同步、帧抢占这些东西拧在一起,目标就一个:在标准以太网桥接网络里,把端到端延迟和抖动限制在精确到微秒乃至纳秒级。没错,就是那个你每天插网线用的以太网,但它真的能给你打保票了。 但这不是重点。重点在下面。

✅ 别再被“低延迟”忽悠了,关键是抖动

很多销售张嘴就吹“我们方案延迟低于1毫秒”。我听着就想笑。延迟低当然好,但在很多控制环里,延迟只要稳定在一个固定值,哪怕它高一点,系统可能都还能通过算法补偿。真正要命的是抖动——也就是延迟的波动。你见过一个PLC每10ms发一个指令,结果有几次突然20ms才收到,电机直接过冲,报警灯亮一片吗?那才叫酸爽。 所以,确定性网络要解决的核心问题是时间可预测性,不是单纯比谁快。我记得有次调一台精密磨床,主轴转速十二万转,PLC和驱动器之间的通讯周期要稳定在31.25微秒,抖动不能超过±1微秒。当时试过EtherCAT,也试过SERCOS III,但后来发现,把TSN的802.1Qbv时间感知调度器和单臂路由技术用起来,配合IEEE 802.1AS同步,竟然用普通交换机芯片跑通了,成本直接下来30%。说实话,那一刻我是有点震撼的。
TSN工业网络时间感知整形示意图
TSN工业网络时间感知整形示意图
但也别高兴太早。TSN的实施复杂度远超想象。不信?你看看下面的对话。

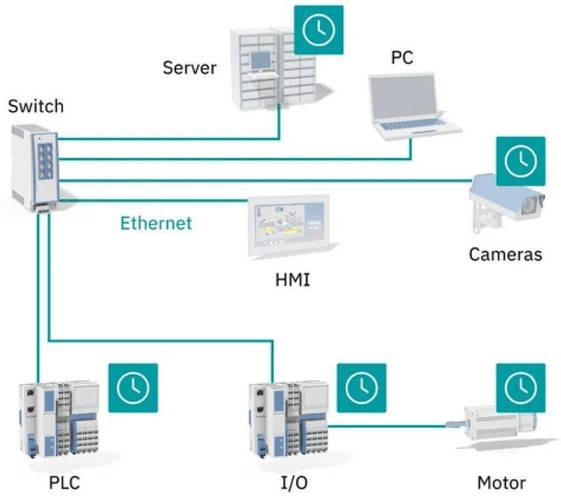

问:我们厂想从PROFINET切换到TSN,能无缝升级吗?

问:我们厂想从PROFINET切换到TSN,能无缝升级吗?
问:我们厂想从PROFINET切换到TSN,能无缝升级吗?
答:想得美。PROFINET是应用层协议,TSN是数据链路层标准,虽然PROFINET over TSN已经在搞了(比如IRT会映射到时间感知整形),但绝对不是换个交换机就完事。你需要重新做网络规划,调试gPTP时钟树,甚至可能要对物理拓扑动刀子。尤其是电缆长度、交换机级数目,这些都会影响同步精度。上次我们团队做了一个案例,光是打标签、配置门控列表就耗了两周,中间还因为一个交换机固件bug,导致周期性丢包,差点把项目搞黄。💡 建议找有经验的系统集成商,别自己瞎折腾,否则后期维护成本会让你哭。

🔧 你以为有了5G就稳了?图样图森破

这些年5G URLLC(超高可靠低延迟通信)也经常被拿来说事,好像无线也能搞定了。没错,在AGV、天车这些移动场景里,5G确实是福音。我们去年在某个锂电池工厂用了5G私网,AGV的调度周期直接压到8ms,掉包率几乎为零,以前WiFi那种忽快忽慢的毛病治好了。但问题是,无线信道物理特性决定了它天生不如有线稳定,哪怕你用上TSC(时间敏感通信)框架,遇到金属货架林立的多径干扰,还是可能瞬间恶化。所以现在的趋势,是TSN和5G混合组网:骨干用TSN有线保证核心设备,边缘接入用5G覆盖移动单元。这中间需要做流量协同调度,业界还在摸索,别指望开箱即用。 而且吧,有些车间环境电磁干扰极重,比如点焊机器人旁边,5G信号那叫一个惨。我们有一次测试,焊钳一打火,误码率飙升,后来不得不把天线移了1.5米才解决。这些东西,理论文章里根本不会告诉你。

问:都说OPC UA over TSN是未来,那我现在该不该投资OPC UA FX?

答:这个问题好。OPC UA FX(现场级交换)是OPC基金会搞的,目标把控制器到控制器通讯做到可替换,它依赖TSN提供实时通道。但实话讲,生态还在早期。目前只有少数几家做芯片和栈的公司在推,真正的互操作测试demo看得多,案例少。如果你现在项目迫在眉睫,建议还是用成熟的东西,比如EtherCAT或者PROFINET IRT,然后逐步引入TSN/OPC UA FX做非关键业务过渡。千万别当小白鼠,工业不是互联网,稳定压倒一切。我见过有老总被忽悠上马,结果产线趴窝三个月,那损失……不说了。 当然,如果你有耐心看到这,说明你也是个爱琢磨的人。我再多唠叨几句。

💡 从芯片到运维:那些容易忽略的坑

💡 从芯片到运维:那些容易忽略的坑
💡 从芯片到运维:那些容易忽略的坑
做确定性网络,硬件选型很关键。别以为买个“支持TSN”的交换机就万事大吉。802.1Qbv需要队列机制,802.1Qbu需要帧抢占,很多低端芯片根本不支持组合功能,或者只支持软件的,一到高负载就原形毕露。还有时钟,gPTP要求每个桥都是透明时钟,普通的边界时钟不够,这意味着你的每一跳交换机都得乖乖同步,否则累积误差会让你想砸设备。 运维层面更头大。传统IT网管根本看不懂这些配置,门控调度表、CBS(基于信用的整形器)参数、预留带宽分配……没有专门的TSN配置工具和诊断经验,出问题只能抓瞎。我们部门现在招人,懂TSN排错的比懂AI的还难找。有时候我在想,是不是该去大学抢人了? 不过,趋势不可逆。随着TSN芯片成本下降(比如NXP、TI、博通都在推),以及《工业互联网创新发展行动计划》这类政策推着,未来两三年,我们会在更多新建产线上看到TSN的影子。尤其是那些对同步要求高、混合流量场景多的行业,比如汽车总装、半导体后道封装、食品饮料灌装。 最后说一句私心话:不要为技术而技术。工业网络升级一定要紧扣业务痛点,有时候,在你的车间里,用次优方案但稳定运行十年,比追求前沿但天天救火要好得多。对吧?
