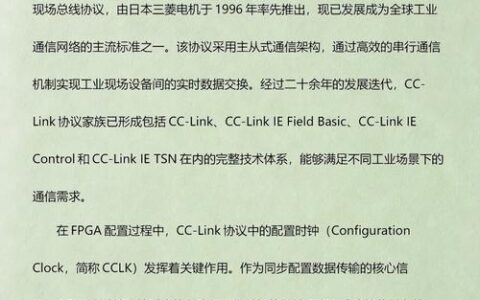

CC-Link:从现场总线到TSN,二十年工业通信进化亲历记

我上一次真的为工业协议激动,是什么时候?回想起来,大概是2018年。当时在展会上看到CC-Link协会力推CC-Link IE TSN——那个“TSN”后缀,圈内人都懂,意味着什么。确定性以太网,微秒级同步,融合IT与OT,听着就让人心跳加速。不过话说回来,CC-Link这个老牌子,很多人其实还停留在它最古早的现场总线版本,对吧?明明已经迭代了那么多年,IE Field、IE Control都用得不少了,但一提起来,还是有人问:能接多少节点?抗干扰怎么样?真是叫人哭笑不得。

做工业通信这行,最怕纸上谈兵。去年我们实验室拿三菱的PLC和几个远程IO站实际搭了一套CC-Link IE TSN网络,跑运动控制。结果出来那一刻,同行的老张难得爆了句粗——我去,抖动居然压到±1微秒以内!要知道现场可是有变频器、伺服一堆干扰源。所以今天这篇文章,不打算罗列参数,我就想站在一个一线工程师的角度,聊聊CC-Link协议体系里真正值得关注的东西,顺便回应一些常见疑惑。

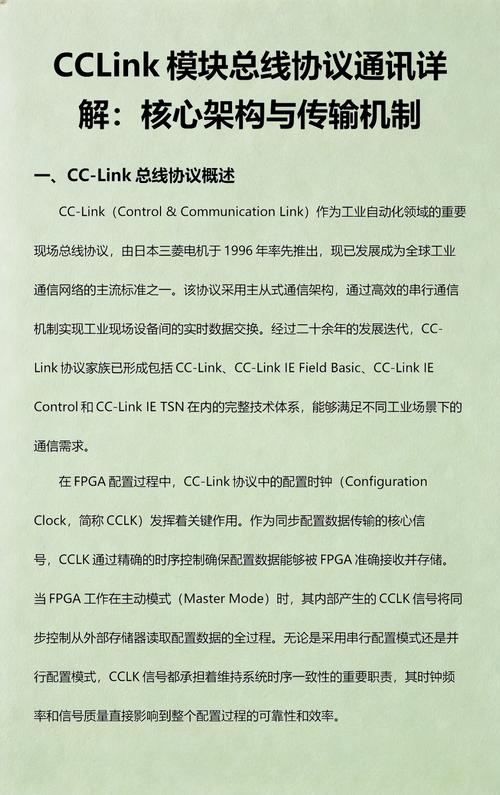

协议多了,CC-Link凭什么还活着?

协议多了,CC-Link凭什么还活着?
协议多了,CC-Link凭什么还活着?

工业以太网战场早就一片红海。EtherCAT、PROFINET、EtherNet/IP……各有拥趸。但CC-Link没被吃掉,反而在亚洲市场尤其汽车、电子制造这些行业扎得极深。为什么?一个词:继承性。不是说它多先进,而是从CC-Link到CC-Link IE,再到TSN,电缆、拓扑、配置工具几乎平滑过渡。这对工厂意味着什么?产线升级不用把旧设备全扔了——老板最在意的成本,懂吧?我见过一家华南的汽车零部件厂,2003年上的CC-Link现场总线,前年扩产,直接在原有骨干网上叠加了CC-Link IE Field,主站换成支持TSN的型号,老站点一个没废。工程师就调了几天参数。这种务实的玩法,德国装备有时候还真做不到。

不过,TSN确实把水搅得更浑了。很多人问:CC-Link IE TSN和普通CC-Link IE Control到底区别在哪?这个问题值得拆开揉碎讲。

问:CC-Link IE TSN相比之前的CC-Link IE,核心提升是什么?

答:一句话——异构网络下的确定性。CC-Link IE原本就需要专用芯片保证循环通信,但网络里一旦混入TCP/IP视频流或诊断数据,时基就可能抖动。TSN通过IEEE 802.1AS时钟同步、802.1Qbv时间感知调度,把不同协议流量划分到不同时隙,关键数据像专车走专用车道,不受其他流量干扰。实测中,我们故意在网络上打满IT负载,运动控制周期依然稳如钟摆。这对视觉引导机器人、多轴同步这类场景简直是救星。另外,带宽也从1Gbps起步,未来可以平滑扩展到2.5G、5G,不用重新布线。

问:选CC-Link IE Field还是CC-Link IE TSN?怎么判断?

答:如果只是常规I/O控制,没有苛刻的同步要求,CC-Link IE Field足够了,性价比高,部署也极简——一根电缆搞定通信和供电,拓扑可以星型、线型甚至环形冗余。但若你涉及多机械手协同、高精度贴装、或打算把产线数据上云做预测维护,别犹豫,直接上TSN版本。别只看现在,想想两年后的数据采集需求。我踩过坑:一个视觉检测站因为网络延时波动,每月总有几次误触发,换了TSN方案后彻底消停。差的那点硬件钱,比停产损失小太多了。

那些数据手册不会告诉你的细节

CC-Link的物理层一直有争议。早期现场总线用RS-485,确实怕共模干扰。但进入IE时代后,全以太网物理层,线缆规范极其严格。我见过最离谱的情况是,某集成商用了市售超五类跳线,结果通信偶发掉站——查了两天才发现水晶头镀金层只有3μ英寸,标准要求至少15μ英寸。所以,别在线上省钱,尤其TSN对链路质量更敏感。推荐直接选用CC-Link协会认证的线缆,带着那张绿色认证标签的,贵是贵点,但省心。

另一个细节是主站备份。CC-Link IE支持主站热备,切换时间能缩到几十毫秒。这在连续生产行业(比如薄膜拉伸)至关重要。但要注意,热备不是插上就行,需要从站固件明确支持双主站模式。有些老型号IO模块不支持,一倒换就全站复位,吓出过人冷汗。我们在项目前期一定会逐个核对从站兼容性列表,这习惯救过好几次命。

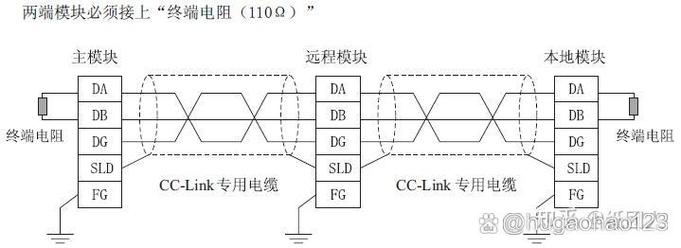

CC-Link IE TSN主站与远程IO站实际接线图
CC-Link IE TSN主站与远程IO站实际接线图

谈到工具,不得不吐槽一句。三菱的GX Works和MR Configurator功能强大,但英语版界面总有些日系翻译的“生硬感”。不过新出的CC-Link IE TSN配置支持通过LLDP自动识别设备,网络扫描就能生成拓扑,比早期手动填站号效率高太多。初学者建议先拿个小套装(一个主站带两个伺服)跑一遍,一周就能摸透。千万别一上来就搞上百节点的烂摊子,会崩溃的。

TSN生态,不止一种声音

CC-Link协会这些年推动TSN不遗余力,但市场上也有其他TSN实现,比如PROFINET over TSN、EtherCAT的TSN扩展等。有人就问:是不是瞎凑热闹?其实CC-Link IE TSN最大的差异化在于“软硬件一体化”——从芯片层(比如希哈科技的CC-Link IE TSN ASIC)到协议栈、再到主站软件,都深度绑定。好处是确定性有保障,坏处是开放性略逊。所以它更适合封闭性较高的自动化孤岛,比如一台大型设备内部或一条独立产线。如果你想全厂骨干网跑OPC UA over TSN,那就要做网关。

问:未来CC-Link会全面转向TSN,放弃旧版吗?

答:官方没这么说,短期内肯定不会。CC-Link IE Field和Control仍在大量出货,且某些简单应用根本用不到TSN的性能。协会的策略很明确:共存并兼容。通过桥接模块,旧站能接入TSN骨干网。所以放心,你现有的IE Field设备不会变砖。只是新项目建议优先评估TSN,免得刚投产就成“准遗留系统”。

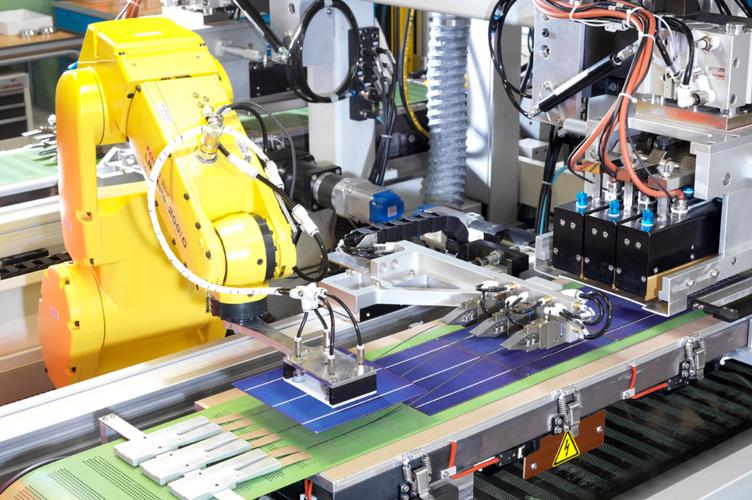

CC-Link IE TSN纺织机械多轴同步控制实景
CC-Link IE TSN纺织机械多轴同步控制实景

最后想说说人才培养。搞CC-Link的工程师大多自学成才,系统培训少。其实协会官网上有免费的配置手册和故障排查指南,中文版很全!我还发现一个宝藏——YouTube上有个日本工程师频道,用实物演示CC-Link IE TSN的循环时间调节,英文字幕,讲得比手册生动。干我们这行,不持续学习真的不行,新协议出来三年手感就生锈。

回头再审视这个标题,二十年进化,CC-Link其实没变的是那份对制造现场的敬畏。它也许不是最炫的技术,但绝对是最懂车间温度、粉尘、噪声的那个。这就够了。
