工业现场总线:别再被这些“经典”问题绊倒了

说实话,每次跟新人聊工业现场总线,我都能从他们眼睛里读出那种迷茫——就像当年我面对一堆花花绿绿的接头,脑子里全是“这玩意儿到底怎么选”的哀嚎。没错,工业通讯这摊水,深着呢。

但你一旦摸透了,又会觉得……不过如此。我甚至敢说,很多老工程师干了十年,还会在终端电阻这种小阴沟里翻船。可笑吧?但这就是现实。

现场总线的“江湖”现状


先泼盆冷水:别指望有什么完美协议。PROFIBUS-DP 曾经是流程工业的扛把子,但它的速率到了12Mbps就顶天了,而且那个紫色的DP电缆接头——必须严格按进线出线接,多少人因为随手一拧,整个网络时断时续,查线查到崩溃。后来PROFINET出来,号称“一网到底”,确实爽,但别忘了它背后要配套的交换机、拓扑管理,小项目玩不转,对吧?

再看EtherCAT,这家伙处理伺服同步简直变态,但它的从站芯片价格……啧啧,老板脸都绿。Modbus RTU倒是简单,RS485一拉,便宜抗造,可一上大数据量就喘。我见过最离谱的项目,一条Modbus总线上挂了32个温控表,轮询一遍要两秒,上位机界面卡成PPT。

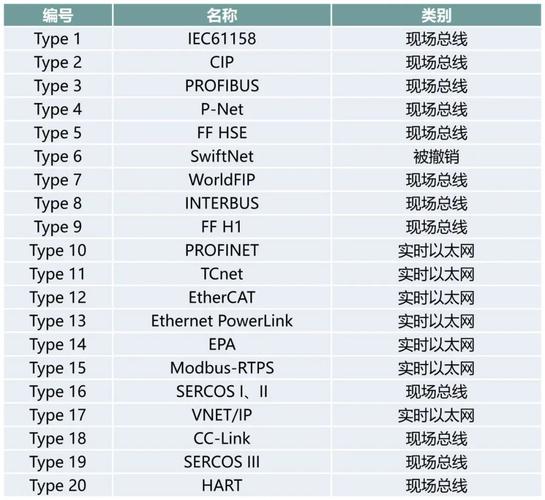

工业现场总线协议对比表格图
工业现场总线协议对比表格图


所以选型这事,说白了就是妥协的艺术。你追求实时性?预算呢?维护人员水平呢?——哎,一说这个我就来气,有的工厂电工连Profibus的波特率拨码都不会设,你给他上EtherCAT,不是找罪受吗?

实战中踩过的那些坑


讲个真事。有一次设备调试到半夜,电机驱动器死活联不通,指示灯闪得我心头火起。最后发现,电缆屏蔽层在接头处断了一根铜丝,搭到了金属外壳上,形成天线效应,把信号全搅乱了。这就是典型的电磁兼容(EMC)问题,书本上写得明明白白,但现场总有让你意想不到的“创意”接地法。

问:为什么我的Profibus网络偶尔掉站,重启又好了?
答:先查终端电阻!DP接头里那个红色拨码,拨到ON的位置,电阻才真正接入。我遇到过不止一次,施工队为了省事,全都拨在OFF,网络长度超过50米就开始作妖。还有,别忘了在总线的首尾两端都设置,中间节点必须断开。另外,电缆本身质量——国产劣质线材的分布电容大得离谱,波形一塌糊涂,有示波器的话抓一下A、B线差分信号,眼睛图直接闭合。换根好线,立竿见影。

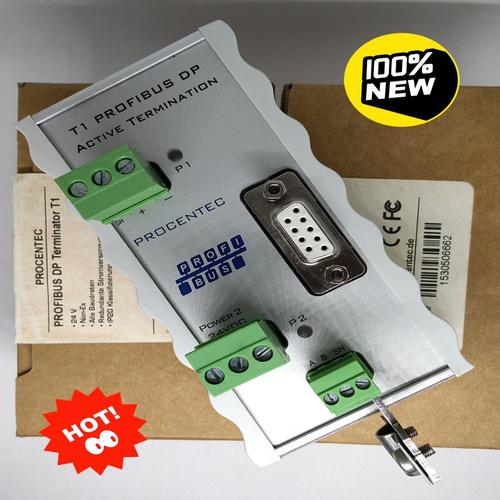

PROFIBUS DP接头终端电阻拨码实物特写
PROFIBUS DP接头终端电阻拨码实物特写


说到接线,Profibus的DB9接头引脚定义是标准,但我真见过有人把A、B线焊反了,然后抱怨“德国货不稳定”。😤 还有那种为了图快,带电拔插DP接头的——瞬间高压打坏接口芯片,整个站点报废。这些操作,规矩吗?一点不规矩。但这就是国内工厂的常态。

问:我想用无线替代现场总线,靠谱吗?
答:除非你是在监控一些不痛不痒的温度数据,否则千万别!工业现场电机、变频器一开,电磁频谱就是灾难。我用过所谓的工业无线HART,延迟能飘到几百毫秒,控制回路直接发散。更稳妥的做法,是老老实实走有线——或者至少把关键控制网段留在有线层,上层信息化再考虑无线网关。稳定压倒一切,懂的自然懂。

未来趋势?其实没有银弹

未来趋势?其实没有银弹
未来趋势?其实没有银弹

现在满世界都在吹工业4.0、TSN(时间敏感网络),好像明天现场总线就要进博物馆了。天真。TSN基于标准以太网,确实能融合IT与OT,但它的网络配置复杂度是指数级上升的——你去配个802.1Qbv时间调度表试试?没有专业的网络规划工具,简直抓瞎。而且现有现场设备存量巨大,全换掉?资金周期不谈,光是停产损失就没人敢扛。

不过话说回来,OPC UA over TSN这条路线,我倒是越来越看好。它把互操作性做到了极致,从现场层直通云端,元数据描述得明明白白。但这玩意儿落地还需要时间,现在更多的还是应用在控制器间通讯,真正下到传感器执行器层面,成本摆在那儿。所以现场总线——尤其是经过历练的实时以太网变种——还会在机加工、运动控制这些行当里活得很滋润。

最后,想给年轻工程师一句话:别被天花乱坠的PPT忽悠。去现场接几根线,调几次参数,烧几个接口,你自然就知道什么才是真正好用的总线。技术是死的,场景是活的。💡

这行当,嘴炮不如实操,对吧?
