电镀那些破事儿：挂具、药水、环保，一个都不省心

上个月，隔壁老王的镀锌线又出问题了。滚镀出来的螺丝，一拧就掉皮。他拿着件来车间找我，我一看——绝缘胶流成鼻涕了。这活儿干的，糊弄鬼呢。

说实话，干电镀这行，挂具绝缘是基础中的基础，但偏偏最容易翻车。市面上的绝缘粉、胶、涂料，五花八门，什么耐温、耐酸碱、耐磨，参数标得比天高，实际用起来——一烘烤，全成气泡。

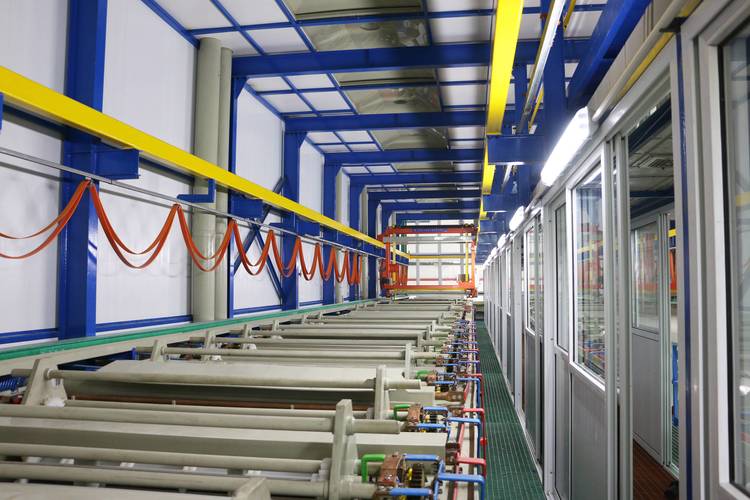

挂具上的学问，比你想的深

不是开玩笑。挂具设计直接决定了镀层均匀性。你电流分布模拟做得再漂亮，挂具不靠谱，全是白搭。

问：挂具绝缘胶经常脱落，怎么办？

答：先看预处理。挂具除油除锈不到位，沾油沾水的，你糊上去的就是一张膏药，铁定掉。得喷砂打磨，再刷绝缘涂料，而且涂层不能太厚，否则烘干时收缩应力大，裂给你看。另外，别图便宜用那种几十块钱一公斤的，不耐温不耐酸碱，镀槽里泡两天就起泡。说实话，我踩过的坑——之前一批货，因为挂具漏电，镀出来的件全有毛刺，返工费比省的材料费高十倍。❗️血泪教训。

还有挂具的挂钩选材。小件电镀，不锈钢丝钩就行；大件、重件，得用磷铜或者钛的，不然导电不良，镀层厚度差一半。

我见过有家厂镀硬铬，挂具钩子用了普通钢，结果镀上去的铬层会剥落，因为钩子本身电阻大，发热……反正，说多了都是泪。

药水维护：老师傅的秘方被砸了

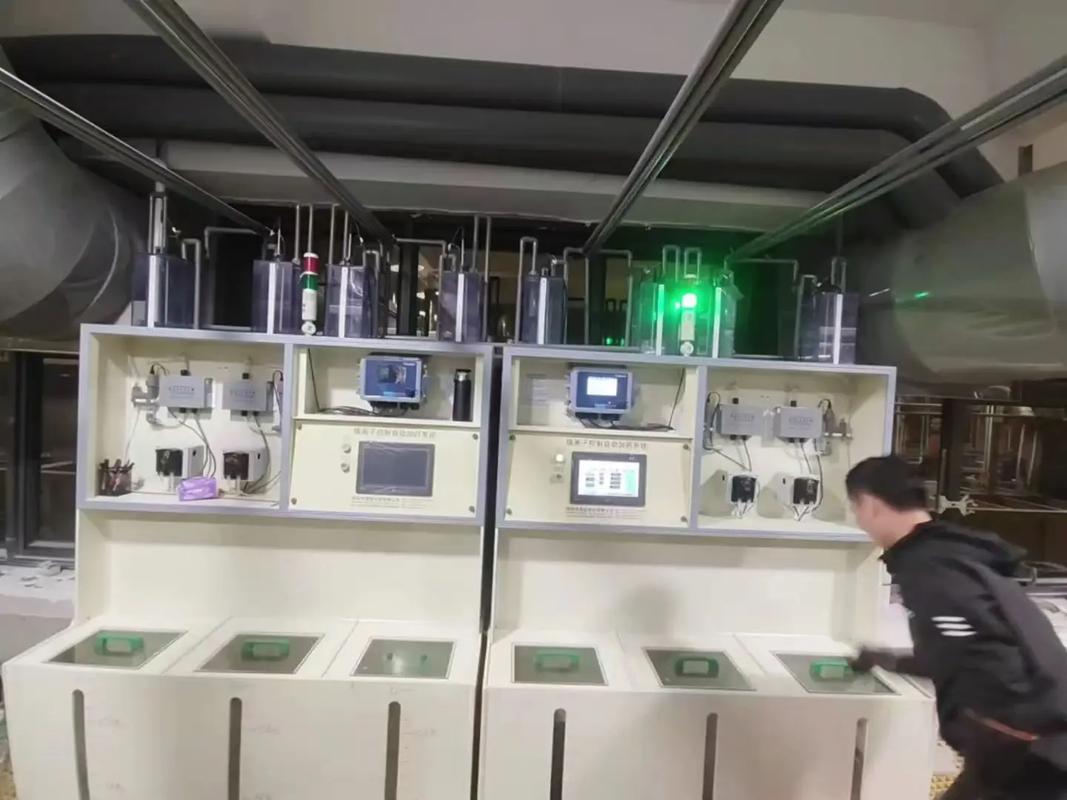

以前车间里，老师傅靠着鼻子一闻，就知道酸比对不对。现在呢？各种分析仪器，pH计、波美计、原子吸收，年轻人拿着打印好的SOP操作，反而更不稳定。怪谁？

问：电镀液长了铜粉怎么处理？

答：首先，镀镍槽进了铜离子，烧板、发黑，一步到位。常规处理是低电流密度电解（俗称“拖缸”），但效率极低。我建议，发现铜粉就尽快过滤，换掉部分药水，同时检查阳极铜球是否异常溶解。还有，千万别乱加除铜剂，有些是硫化物，加多了搞死光亮剂，整槽药水报废。😡

现在的光亮剂也玄乎。以前用第一代丁炔二醇，皮膜脆，但管控简单；后来搞出吡啶类的，亮是亮了，但分解产物多，容易生孔。如今都是混合型，还得配合柔软剂、整平剂。有一回，我调了一条碱性锌镍合金线，添加剂供应商给的配比完全不对，试了整整一个月，槽液成分天天送检，最后发现是温度参数搞错了——供应商那破资料，竟然写错了！

现在讲究绿色电镀，废水排放卡得死。但实话实说，有些厂偷偷排的，还是有的。不过被抓到就是从严，环保利剑高悬。

比如六价铬钝化，以前闭眼用，现在除非你有排铬许可，否则你碰都不敢碰。逼得大家转三价铬。

环保重压下，三价铬到底行不行？

三价铬钝化，现在是个大趋势。成本比六价铬高，但后处理简单，废水好弄。可抗蚀性呢？

问：三价铬钝化真的能替代六价铬吗？盐雾测试能过多少小时？

答：在镀锌上，三价铬蓝白钝化正常48-72小时没白锈，彩色钝化能到200小时以上，只要膜层均匀。但前提是镀层本身没缺陷，且封闭剂要跟得上。我做过对比，同厚度的锌层，六价铬黄色钝化能过96小时红锈，三价铬也能过72-80小时，差距在缩小。但三价铬膜层自愈能力差，划伤后抗蚀性骤降，这一点要命。另外，外观上，那种彩虹色做不出来，只能仿色，客户有时不认。

设备改造也花钱。三价铬钝化液对氯离子敏感，原来用自来水配槽的，现在全得上纯水机。还有，工作液温度控制在25-35度，否则成膜发花。

我们厂去年刚改线，花了三十多万，心疼。不过算上废水处理省的钱，一年回本。就看你怎么算了。
