可编程逻辑控制器(PLC)实战手记:从继电器堆里杀出来的智能核心

上周在车间调试,一台老西门子S7-300突然罢工。指示灯狂闪——我蹲在柜子前,看着那上百根继电器接线,突然觉得这行当真TM有意思。PLC,可编程逻辑控制器,这东西诞生半个世纪了,居然还在统治自动化。

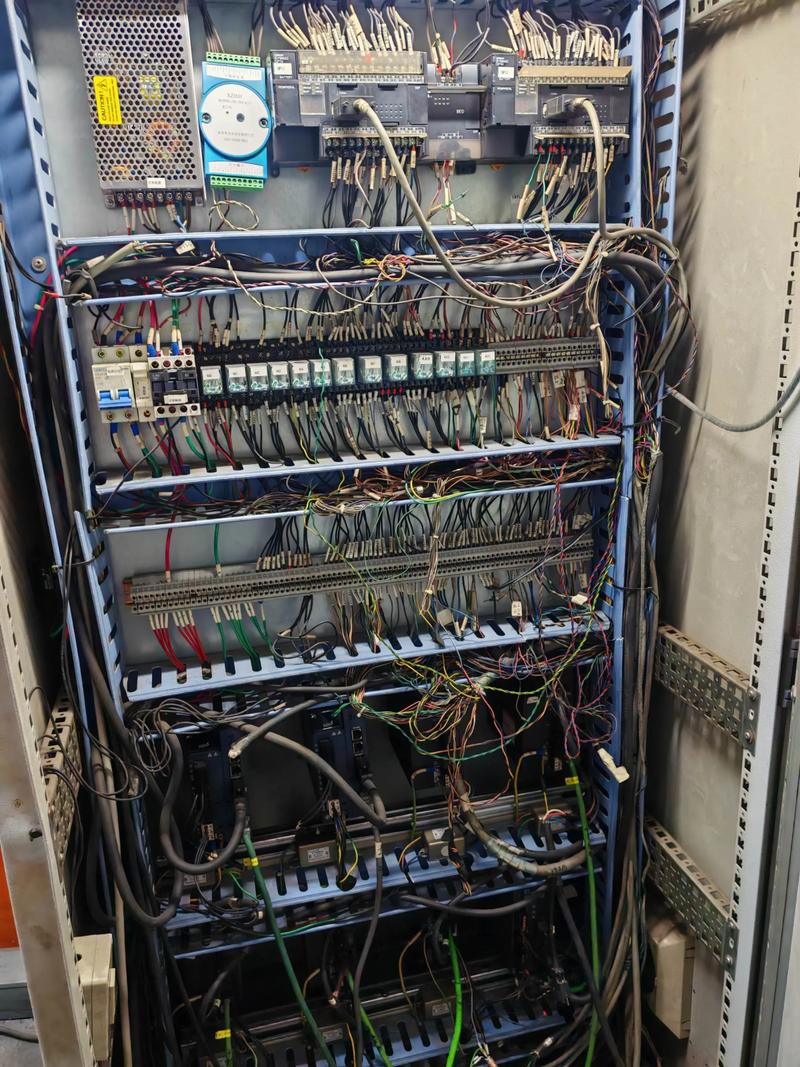

老式PLC继电器控制柜内部接线杂乱场景
老式PLC继电器控制柜内部接线杂乱场景


说实话,最早的PLC就是替代继电器逻辑的。但现在的PLC……啧啧,边缘计算、云连接、甚至跑AI推理。你如果还以为PLC只是个会梯形图的铁盒子,那得赶紧更新认知了。不过话说回来,现场终端还是那个味儿。灰尘、振动、奇葩故障——永远比教科书精彩。

💡 PLC变快了,还是变‘软’了?——从硬实时到软件定义


硬件PLC的扫描周期现在能到微秒级,但有一个趋势让人纠结:软PLC。基于Linux实时内核,跑在工业PC上。Codesys这平台我用过。上手快,成本低,可那天车间总闸跳电再上电,软PLC先于Windows启动,IO驱动没加载全,产线直接错乱——被厂长骂到质疑人生!

但非关键工位用软PLC,真香。省下的钱够加两个传感器。问题在实时性和可靠性的权衡。还有,现在有些PLC直接内置容器,能跑Node-RED。你能想象在PLC里写JavaScript?我试过一次,感觉怪怪的……就像给坦克装自动驾驶,能跑,但总觉得不踏实。

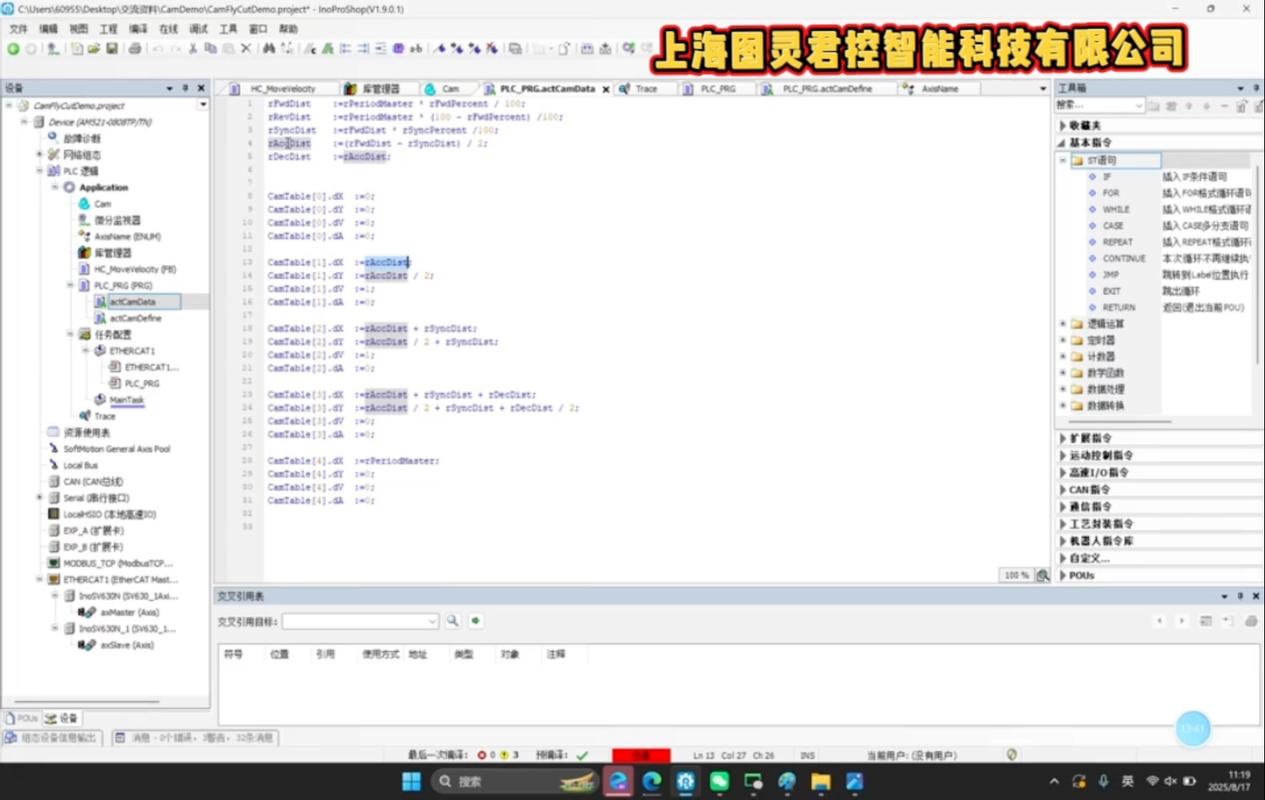

工程师在Codesys开发环境中调试软PLC程序截图
工程师在Codesys开发环境中调试软PLC程序截图


接着聊个刺激的——

🌐 工业以太网的血脉:PROFINET与EtherCAT的恩怨


现场总线之争打了二十年,现在基本是工业以太网的天下。PROFINET和EtherCAT,这俩协议……哎,选型时没少被销售忽悠。EtherCAT的分布式时钟确实牛,多轴同步一绝,但配置起来真要命,那个ENI文件搞丢过一次,全线停工4小时!PROFINET呢,我站它,因为西门子生态太舒服了,TIA Portal一键组网,IRT等时同步也能做到微秒级。

不过倍福的铁粉别喷我——EtherCAT在包装机上优势明显,成本低。所以现在混用越来越多,一个网关搞定。

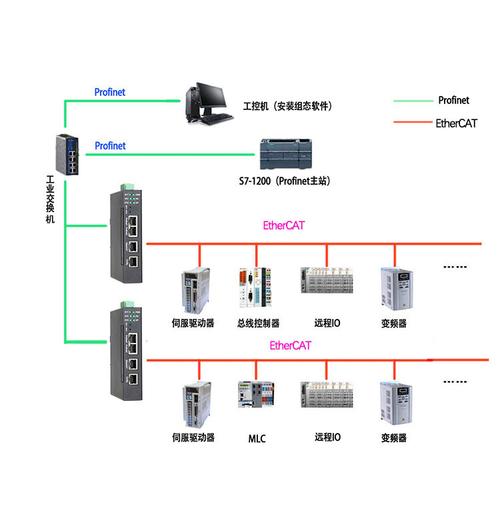

工业产线PROFINET与EtherCAT混合网络拓扑连接示意图
工业产线PROFINET与EtherCAT混合网络拓扑连接示意图


但真正让我兴奋的,是下面这个。

⚙️ 边云协同:PLC上云后,谁动了我的控制权?


以前PLC数据只在本地。现在?MQTT直接怼到云,OPC UA更不用说了。西门子S7-1500自带OPC UA服务器,激活就能连SCADA,甚至直接与IT系统对话。我们有个项目,用边缘计算网关从PLC采数据,跑预测模型,结果实时回写PLC的DB块,等于给控制大脑开了天眼。但问题来了——

问:把PLC数据直接发到云端做分析,会不会因为网络延迟导致控制出错?
答:老实说,这是恐惧大于实际。大部分云端分析不直接参与实时控制——控制回路还在本地PLC内闭环。云只做监控和预测性维护。但设计时一定要把安全回路独立出来,OPC UA的Pub/Sub模式也能缓解延迟。别傻到在云上做PID!

问:现在选型PLC,是不是越新越好?
答:唉,我吃过亏。新PLC功能强,但备件少、调试资料缺。对于成熟产线,S7-1200这种经典型号足够。别被厂商的“工业4.0”忽悠瘸了——稳定压倒一切……但如果你上新项目,带OPC UA和边缘计算能力的PLC确实值得投资,比如西门子S7-1500 TM NPU,内置神经网络推理,谁用谁知道。最近还试了某国产PLC,性能不差,软件嘛……还要再追几年。

说到国产,汇川、信捷的进步肉眼可见,价格只有西门子三分之一。但一搞复杂运动控制,第三方库少得可怜。有一次用国产PLC连某品牌伺服,说明书错误百出,最后靠自己翻寄存器地址解决——这种坑,是许多工程师的日常。

好了,不说了,那台罢工的300还在等我换电源模块。下次聊故障排查!
