执行机构选型避坑指南:一位老工程师的实战吐槽

说实话,干了二十年自动化仪表,手里经手的执行机构少说也有上千台。今天不聊那些教科书上的漂亮话,就说说实际现场那些让人抓狂的事。你可能觉得选个执行机构无非是看扭矩、看电压、看信号,对吧?错了。

先别急着定参数,搞清楚你的阀门是什么工况

很多刚入行的兄弟一上来就问我:电动执行机构,扭矩选多大的?我通常反问一句:你这阀门是开关型还是调节型?介质是干净的还是带颗粒的?现场有气源吗?……问完这几个问题,十个人里有八个会愣住。

执行机构不是万能的,它是个苦力。你给它什么工况,它就得适应什么活。比如在焦化厂脱硫塔的浆液管线上,你用普通角行程电动执行机构,那基本就是等着被磨损。这种地方,偏心旋转阀配大力矩执行机构,还得加个手轮,防止断电时卡死。

脱硫塔浆液管线偏心旋转阀执行机构安装图
脱硫塔浆液管线偏心旋转阀执行机构安装图

记住第一条:先定阀门类型,再定执行机构。阀门是执行机构的负载,负载特性千差万别。球阀需要90度快速启闭,蝶阀扭矩变化大,闸阀需要大力矩且行程长。你拿一个直行程的执行器去带闸阀?也不是不行,但齿条和连杆的磨损会让你怀疑人生。

关于力矩和推力的那些玄学

有一次现场反馈,某进口电动执行机构带蝶阀,开关正常,但阀门关不严。我过去一查,控制信号给了100%开度反馈也对,但阀门内漏。拆开一看,阀座上有异物卡住,执行机构的过力矩保护动作了,但问题是它自己不知道,反馈还是显示“开到位”。你说气不气人。

这里就牵扯到一个关键参数:关断力矩。很多人只看额定力矩,忽略了执行机构在行程末端的力矩增益。电动执行机构通常有凸轮或编码器来设定关断力矩,但现场调试时,老师傅都是直接用手轮拧到底,再回半圈,记住那个位置。然后设定力矩限制,留出余量。千万别把执行机构的力矩用满,那是给自己埋雷。

另外,别迷信“大力出奇迹”。力矩过大,对阀门阀座的冲击就是灾难。某化工厂用300Nm的执行机构去带原本只需要100Nm的小球阀,结果阀门阀杆直接扭断了。这锅谁来背?选型的人。

QA:别怕,常见问题我有问必答

问:气动执行机构和电动执行机构到底怎么选?现场没气源就只能选电动吗?

答:也不一定。现在有电液执行机构,或者自带的液压动力单元,但成本高。如果现场有稳定的仪表气源,优先选气动,便宜、响应快、本质安全防爆好做。选电动主要看你的供电条件、控制精度和维护能力。还有一点,电动执行机构在停电时有没有应急位?有些带弹簧复位,有些带手轮,你得问清楚。💡小提示:如果管线内有危险介质,最好选带故障安全位置的气动或电液执行机构。

问:现场总线控制的执行机构老是丢信号,怎么排查?

答:这种问题八成是接地和屏蔽没做好。先说接地,执行机构的屏蔽层要单端接地,而且和动力线要分槽走。然后是总线终端电阻,别省那两颗电阻,实在不行就在主站端加一个中继器。再有一招,把波特率降到最低,稳定性会好很多。我在一个项目里就是靠降波特率解决了间歇性丢包的问题,代价是实时性稍微差一点,但现场能接受。

控制方式和反馈,比你想的更关键

现在都流行智能执行机构,什么HART、Profibus PA、FF总线,还能自诊断。但说实话,很多厂选型时根本不在乎这些,到调试的时候才傻眼:变频器给的信号是4-20mA,执行机构却只支持干接点。所以选型时,一定要明确控制信号类型和反馈信号类型。模拟量、开关量、总线协议,一个都不能少。

再有就是电源。380V还是220V?单相还是三相?这在电气设计时就得定下来。我见过有人把220V的执行机构接到380V,瞬间冒火。这不是笑话,是真事。

反馈方面,位置反馈是必须的。开到位、关到位、中间位置,你怎么知道执行机构实际走到哪了?老式的那种行程开关,用久了触点氧化,误报。现在好一点的都用霍尔传感器或电位器,但电位器会磨损。智能型的基本都用绝对值编码器,断电也能记住位置,强烈推荐。✅

维护的坑:别等它坏了再行动

执行机构是个娇气的东西。电动的那种,减速箱润滑油要定期换,尤其是高温环境下,油脂会变稀流失。气动的更麻烦,气源要是含水含油,密封圈老化得飞快。所以,气源处理三联件的日常巡检千万别省。那玩意就是气动执行机构的生命线。

对了,还有执行机构上的手轮。很多人觉得手轮就是个摆设,但关键时刻它是救命的。停电了、气源断了,阀门卡在半开位置,你用手轮就能尽快关闭。就算平时,调试时手轮也能让你精确地设定限位。我把话放这:不带手轮的执行机构,不是个好执行机构。

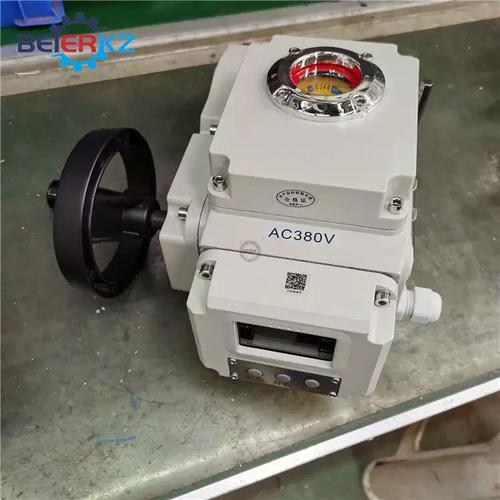

电动执行机构手轮手动操作现场图
电动执行机构手轮手动操作现场图

经验之谈:选型前先做这几件事

经验之谈:选型前先做这几件事
经验之谈:选型前先做这几件事
  • 列出阀门的操作力矩曲线,注意最大力矩点在哪里。
  • 确认现场有无气源、电源(电压等级、频率)。
  • 明确控制信号和反馈要求,包括协议和是否本安防爆。
  • 了解环境条件:温度、湿度、腐蚀性气体、振动等级。
  • 别忘了考虑故障安全模式:是保持、关闭还是打开?

把这些搞清楚了,再去翻选型样本,你会发现很多坑都绕开了。不要等到设备到了现场才发现问题,那时候改造成本足够你哭一整年。

最后说一句,执行机构这行业,水不深,但浑水摸鱼的人不少。你多看、多问、多动手,少依赖那些所谓“自动选型软件”——那些软件永远不知道你的阀门在高温高压下会有什么蠕变。今天就聊这些,如果你也有类似的选型或维护经历,评论区可以聊聊,我不嫌烦。
