快速成型：别再被忽悠了，2025年这样选工艺才不踩坑

上个月有个做智能硬件的朋友跑来跟我倒苦水。他们的新产品急着参加展会，找了一家“全自动快速成型”服务商，打了三套SLA手板，结果喷漆之后居然变形了——翘曲得跟薯片一样。他瞪着那堆废料，咬牙切齿地问我：明明都2025年了，怎么快速成型还这么多坑？ 我笑了。坑一直都在，只不过技术越杂，选错的概率越大。说实话，快速成型这个圈子，外行看着是“上传文件等收货”，内行才知道，从工艺、材料到后处理，每一步都可能让你翻车。但反过来讲，用对了，它又是制造业最锋利的刀，能在几天内把设计变成实物，抢下订单。 今天不聊虚的，就讲讲我这些年实际项目里，用真金白银换来的快速成型经验。

那些年，我们追逐的“快”

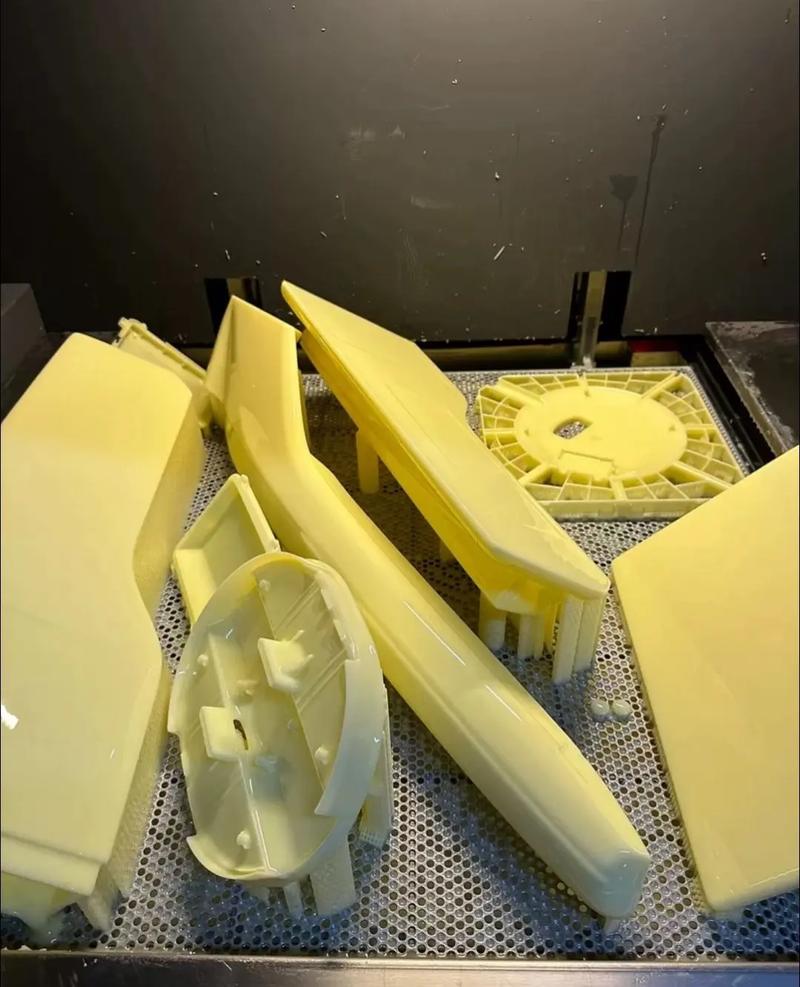

快速成型，英文Rapid Prototyping，名字里就带着“快”。但快分很多种——有的人要24小时出样，有的人要单件成本低到离谱，还有的人要透明件能透光、尼龙件能承重。如果只盯着一种工艺，迟早掉沟里。 我刚入行的时候，车间里就一台FDM，打出来的层纹像梯田。那时候觉得已经挺好了，至少比做模具省时间。后来SLA光固化普及，精度一下子上去了，但脆啊，手指一掰就断。再后来粉末烧结SLS、金属打印DMLS、CNC高速铣削……快速成型的世界膨胀得让人眼花。 去年有个医疗设备项目，需要做一批手柄握把，同时验证人机工学。我们第一天用光敏树脂打了几版，老板握了握说手感太滑；第二天换成尼龙烧结，磨砂质感有了，但装配公差没控好；第三天直接上CNC铝合金手板，喷砂氧化后质感满分，可成本爆表。最后怎么解决的？混搭——外壳用铝合金CNC，内部结构件用尼龙SLS，弹性按钮用聚氨酯真空复模。一个快速成型项目拆成三种工艺，这才是现实。

选工艺，先想清楚这三点

很多人一上来就问：“3D打印和CNC到底哪个好？”——这个问题就像问“轿车和卡车哪个好”一样，脱离需求全是废话。 第一，你看重的是外观还是功能？ 如果只是拿去给客户看个样子，SLA光固化或PolyJet的细腻表面绝对够用，喷个漆能冒充量产件。但如果要做结构测试，比如卡扣反复拆装、螺纹受力，那必须上CNC或SLS尼龙，树脂打几次就裂了。 第二，数量决定工艺。 单件两件，3D打印成本最低；10到50件，硅胶模真空复模能把单价压到打印的1/3；超过100件，快速模具或者铝模小批量生产反而划算。我见过最惨的案例：一个创业团队傻傻地打印了200套SLA外壳，每套400块，八万块砸进去，交期还拖了两周——其实用复模，两周足够，成本能省六成。 第三，材料不能凑合。 耐温、韧性、透明度、生物相容性……快速成型材料表拉出来几十页文档。ABS-like树脂不是真的ABS，韧性差得远。我们吃过亏：无人机桨叶用普通树脂打，飞起来直接空中解体，碎片差点伤到人。后来换成了类尼龙的高韧性树脂才过关。❗

问答：你最纠结的那些问题

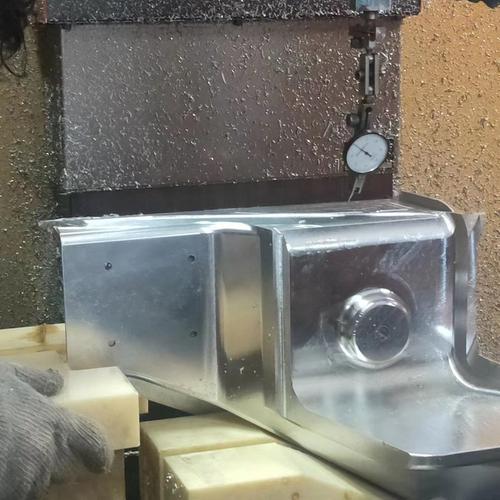

问：做手板，3D打印和CNC到底怎么选？ 答：看你的设计本身。如果你的手板有倒扣、内部中空流道、大量曲面，3D打印是唯一解，CNC刀路根本进不去。但如果是平板类、回转体、需要高精度孔位配合——CNC绝对首选。还有一点容易被忽略：后处理。CNC件可以抛光、阳极、电镀，质感能和量产件一模一样；3D打印件再怎么处理，凑近看还是会有层纹或支撑痕迹。所以如果手板要送去拍照、参展，预算允许的情况下，CNC尤其是金属件，质感完爆打印。 问：小批量生产几百件，除了开模还有别的办法吗？ 答：真空复模和快速模具（Rapid Tooling）就是为这个存在的。硅胶模真空复模能复制20-30件，表面细节甚至能拉出皮纹，材料选择也多，软胶、硬胶、透明、阻燃都能调。但注意，复模的精度会衰减，第一件和第三十件尺寸可能差0.3mm，要求极严的光学件不行。超过100件，我更推荐做铝模或钢模的快速注塑，模具费贵一点，但单件成本直降。还有一种玩法——3D打印的尼龙件直接当终端产品，小批量生产几千件都不需要模具，就是打磨、染色麻烦点。✅ 问：金属快速成型现在靠谱吗？ 答：靠谱，但贵得肉疼。DMLS（直接金属激光烧结）打不锈钢、铝合金、钛合金件，强度能到锻件级别，但一个手机大小的钛框要两千多。我们一般只用它做复杂冷却水路模具镶块，或者金属零件试制。最近几年，粘结剂喷射金属打印（BJ）的成本在下滑，速度飞快，适合中小尺寸的批量化生产。如果你只是想要金属质感，上CNC铝件更现实。

2025年，快速成型的几个新动向

这行业变化太快，几个月不跟就落伍。分享几个我最近关注的趋势： 1. 高速光固化走向桌面级。 Carbon DLS技术已经不新鲜了，但今年有几家国产厂商把连续液面打印的速度做到了每小时几百毫米的垂直拉高，寿命更长的离型膜让打印失败率大降。以前一件东西打10小时，现在3小时，表面还很光滑——这让SLA重回批量生产的舞台。💡 2. 自动后处理不再是梦。 最烦人的拆支撑、打磨、清洗，现在有了自动去粉站、振动抛光机、甚至AI视觉分拣。我们工厂最近上了一套自动清洗固化线，操作工省了，但设备投资够买一辆豪华SUV。对于大型手板厂，划算；小作坊，还是人工上吧。 3. 材料“以假乱真”。 新出的类硅胶光敏树脂，弹性十足还能耐105℃高温；耐候性PA12尼龙，户外晒半年不变色。这些材料让快速成型件直接当最终零部件的案例越来越多。上个月给一个无人机客户做的快速成型样机，直接飞了50小时耐久测试，除了螺丝有点松，结构没任何问题。

写到最后，几句大实话

快速成型这东西，本质上是在和时间赛跑，也是在和缺陷妥协。你永远找不到一种工艺包打天下，但你可以练就一双火眼金睛，看透工艺背后的物理限制。我见过太多设计工程师，在CAD软件里画得天花乱坠，却对DFM（面向制造的设计）一无所知，发来的文件不是有反白、就是壁厚零。每次我都得打电话：“哥们，这地方树脂打出来跟纸一样薄，你确定？”——然后对面一顿懊恼的叹息。 所以，想做快速成型，别只盯着报价和交期。花点时间了解每种工艺的“脾气”，给你的设计留出可制造的空间，甚至主动去手板厂调研，看看他们机台在打什么、什么材料最常出问题。当你看到自己的设计从屏幕里跳出来，变成一个温热的、带着毛刺或者粉末的实体时，那种成就感，才是制造业最原始的快乐。
