模具设计：那些老师傅不愿说的实战心法

做了十几年模具设计，最烦的就是刚入行的小伙儿捧着教科书跟我说「根据公式计算」——公式要是管用，车间里也不用供着那么多祖师爷牌位了。说实话，模具这东西，一半是科学，另一半纯是手感。你问我怎么定分型面？我可能先点根烟，绕着工件转三圈。真的，有些决定根本不是鼠标点出来的。

但话说回来，现在的新工具确实让我惊艳了一把。比如用AI辅助做浇口分析，以前要算半天的填充平衡，现在几秒钟就给你热力图——❗虽然它推荐的位置偶尔会离谱到让我想摔键盘。有一次它非让我把浇口开在滑块底上，我问它「你是认真的？」，它居然弹个对话框说「建议已优化，置信度92%」……哎，这行迟早要被AI逼疯。

分模？先跟材料「谈判」

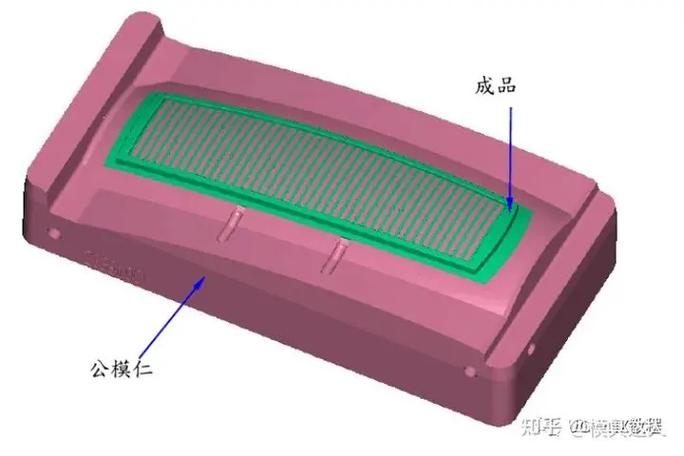

新人常犯的毛病：上来就咔咔画分型线，觉得只要脱得了模就行。可你不看看材料？PA66加玻纤，收缩率各向异性，你分模的时候顺着玻纤方向，产品变形量能差出0.5mm——0.5mm在精密模具里已经是灾难了。我习惯在分模前先想好材料怎么流动，甚至会故意把分型面扭个几度，让冷却时应力释放得温柔点。

说到应力，有个槽不得不吐：很多模流分析软件给的变形预测，跟我实际试模出来的数据偏差快赶上天气预报了。不是软件不行，是边界条件你根本没法设准——模具温度场真的均匀吗？热流道嘴头是不是有点堵？这些细节累积起来，仿真就是个参考。

所以我的笨办法：关键尺寸先留0.2mm的补偿，试模后激光扫描再反补。虽然慢，但踏实。

冷却系统：别让水管成了摆设

我曾见过一套模具，cycle time长了30%，查了好久才发现冷却水路上有个死角，雷诺数根本没达到湍流——层流状态下换热效率直线下降。✅ 后来我学乖了，设计水路时一定用CFD跑一下，哪怕花多半天时间。更绝的是，有些深腔模具，你得上铍铜镶件，别心疼那点材料钱，一台注塑机停十分钟的损失够你买三块铍铜。

问：冷却系统设计，水路离型腔表面多远最合适？

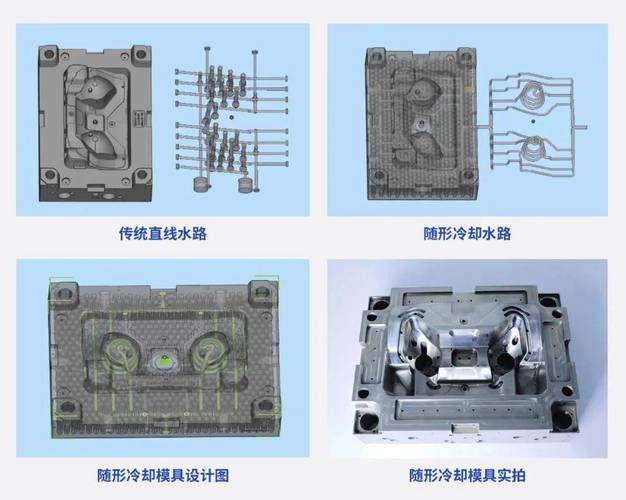

答：教科书说1.5-2倍水路直径，但我劝你根据实际情况调。如果型腔局部有热点，比如加强筋根部，我会把水路逼近到1倍直径以内，甚至做随形冷却——代价是加工复杂，但节拍能缩短20%，长期看值了。另外，别忘了接头的密封性，O型圈老化漏水的事故我见过太多次了。💡

顶出与排气：小地方惹大麻烦

顶针印深了客户投诉，浅了脱模不畅——这中间的尺度，相机拍不出来，全凭手指甲刮一下的感觉。我现在设计顶针布局，宁可多布几根小直径的，也少用一根粗的。因为粗顶针惯性大，对注射机的顶出精度要求更高，稍有不平就断掉。断一根顶针，修模费够吃顿好的了。

排气更是玄学。分型面上的排气槽深了跑毛边，浅了烧焦。我的习惯是：先在关键位置开0.02mm深的槽，试模后根据熔接痕和烧焦位置，用激光补焊加深一点点——反复迭代。有一次模具已经上了模架，才发现深腔底部困气，被迫加了个排气镶件，差点误了交期。那次之后我设计阶段就会用软件模拟气阱位置，虽然软件预测不一定准，但至少提前心里有数。

问：滑块底部老是烧焦怎么办？
答：大概率排气问题。检查一下滑块配合面是不是贴合太紧，可以在滑动方向开几道0.01mm深的排气线，或者干脆在滑块底部加一个多孔透气钢镶块。还有一种情况：冲油不足导致摩擦热积聚，所以别忘了对滑块底部进行氮化处理，降低摩擦系数。😂 千万别用WD-40临时对付，那东西高温下结焦更麻烦。

数字化？别丢了手艺活儿

现在都在谈数字孪生、云端模具管理，我也用。远程看生产数据确实方便，半夜机台报警我躺床上就能处理——但也让我失去了不少睡整觉的机会。不过有一点：再好的传感器也替代不了老师傅敲模具听声音的本事。曾经有一套模具，各种传感器数据都正常，但老师傅拿铜棒一敲就说「声音发闷，顶针弹簧该换了」，拆开一看果然有根簧疲软了。这种经验，数据库里可没有。

所以我的观点很矛盾：一方面积极引入新技术，另一方面又鼓励新人多下车间去「脏手」。也许这才是模具设计最迷人的地方——它永远让你在精确计算和直觉经验之间摇摆，然后某天突然顿悟，哦，原来这样也行。

哎，啰嗦了这么多，其实就一个意思：模具设计没有银弹。每次接新的产品图，我依旧会焦虑，会熬夜，会跟客户吵架要拔模角。但模具合上那一刻，咔哒一声，所有烦心都值了。
