铸造工艺变革:3D打印砂型技术深度解析

我盯着那个刚从3D打印机里出来的砂型,说实话,第一反应是——这能行?表面粗糙得像是刚被猫抓过的沙发,完全不像传统模具那种光滑致密的样子。但浇注出来的铸件,精度居然能干到CT8级!这玩意儿算是彻底刷新了我的认知。 铸造这行当,几千年的历史了,套路基本没变:弄个模型,搞个型腔,把金属水灌进去,冷却,敲掉砂子。本质就这么简单。不过这话说得轻巧,真干起来,光是那个木模的制造周期就能把人急死。尤其现在新产品迭代快得跟翻书一样,等你传统模具做好了,市场早就凉了。这就是为什么要聊3D打印砂型——不是因为它多酷炫,而是因为它解决了一个最现实的痛点:时间。 传统砂型铸造的瓶颈在哪儿? 说白了就是那个模具。从设计到拿到木模,少说一周,复杂点的一个月都算快的。一旦改设计?对不起,重来。3D打印砂型根本不需要模具,直接从三维模型切片开打,24小时出活儿。上个月有个做阀门铸件的客户找我,新产品结构改了三次,传统方案早就骂娘了,但用打印砂型,三次迭代总共花了三天——这可能就是所谓“降维打击”吧。

打印砂型到底靠不靠谱?

很多人一听“打印”两个字就觉得是花架子,强度不够,精度不行。我跟你讲,早期的确拉胯。2015年那会儿我用过一台国产砂型打印机,层间结合强度惨不忍睹,搬动的时候像端着一块威化饼,稍一用力就碎。但现在的技术——尤其是喷墨粘接的工艺——砂型强度能到3MPa以上,甚至还能做中空结构减轻重量。关键在于粘接剂的配方。目前主流的是呋喃树脂,有些厂商搞了水性无机粘结剂,发气量小,铸件气孔缺陷少一大截。

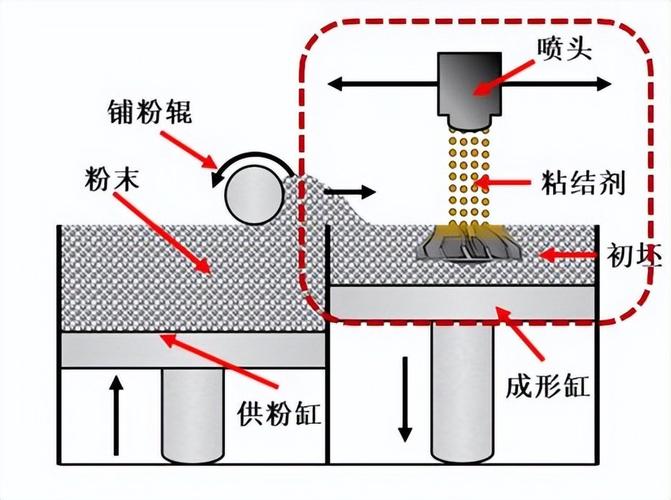

3D打印砂型铸造工艺喷墨粘接过程
3D打印砂型铸造工艺喷墨粘接过程
别以为这就没毛病了。砂型打印完的清理步骤极其蛋疼,那种细粉无孔不入,清洁不彻底的话,浇注时表面缺陷能让你怀疑人生。所以清粉工艺比打印本身更值得关注,好的清粉站配了脉冲气流和负压收集,才算解决了这个幽灵般的 bug。 精度呢? 很多人张口就问“能到几丝?”我说你问反了,应该问能稳定到多少。现在主流品牌的砂型打印机,±0.3mm 的精度是稳的,局部区域可以更好。但别忘了铸造本身有收缩率,你得把放缩量算进去。还有装配误差,上型下型合箱时,销子稍微晃一点,前面都白干。所以别光盯着打印机,工装定位系统反而是总精度的隐形杀手。

成本是绕不开的坎儿

3D打印砂型的直接成本确实比传统砂型高,大概2到5倍吧。但你要是算总账,结论可能相反。举个例子,某工程机械厂试制大型传动箱体铸件,传统开发周期含模具费35万,周期45天;用打印砂型,周期7天,总成本28万,还省了模具仓储。这还不算设计变更带来的沉没成本。所以对于单件小批量、新品开发、复杂结构件,打印砂型反而便宜。 不过话说回来,批量生产就别犯傻了——传统造型线的效率仍然是王者,几秒钟出一箱,打印怎么也追不上。这个技术最对口的场景是复杂薄壁铸件,比如航空发动机叶片、复杂缸盖。那些气路油路弯弯绕绕,传统分型面根本出不来结构,得用组合芯,而打印可以实现一体化砂芯,把几十个芯子合成一个,公差积累直接归零。 问:3D打印砂型能直接用到生产线上吗?还是只能做样件? 答:看你的产量。如果月需求几百件以内,完全可以直接用于生产。去年我们有一条小批量产线,采用多台阵列式砂型打印机,直接对接自动浇注线,月产泵壳铸件超过200吨。关键是要把打印速度、清粉节拍、浇注周期这三个时间节点匹配好。超过这个数,传统工艺成本优势就压过来了。但有一点很多人忽略——打印砂型的成本下降曲线非常陡,设备快了,材料便宜了,后处理自动化了,我估计三年内成本会接近传统树脂砂造型。到时候可能就是一场洗牌。

智能铸造的底层逻辑

铸造行业的数字化转型喊了很多年,但一直卡在模具这个环节。现在砂型有了数字化入口,相当于打通了“设计-仿真-制造-检测”的闭环。我们可以直接拿拓扑优化后的复杂几何,打印砂型,浇注,然后三维扫描比对,再把偏差数据返回修正模型。这种迭代速度快到令人发指。有个做赛车零件的哥们跟我讲,以前优化一个进气歧管要试制五次,耗时两个月;现在一周迭代三轮,最终重量减轻了40%,马力还提升了。这是传统工艺没法玩的游戏。

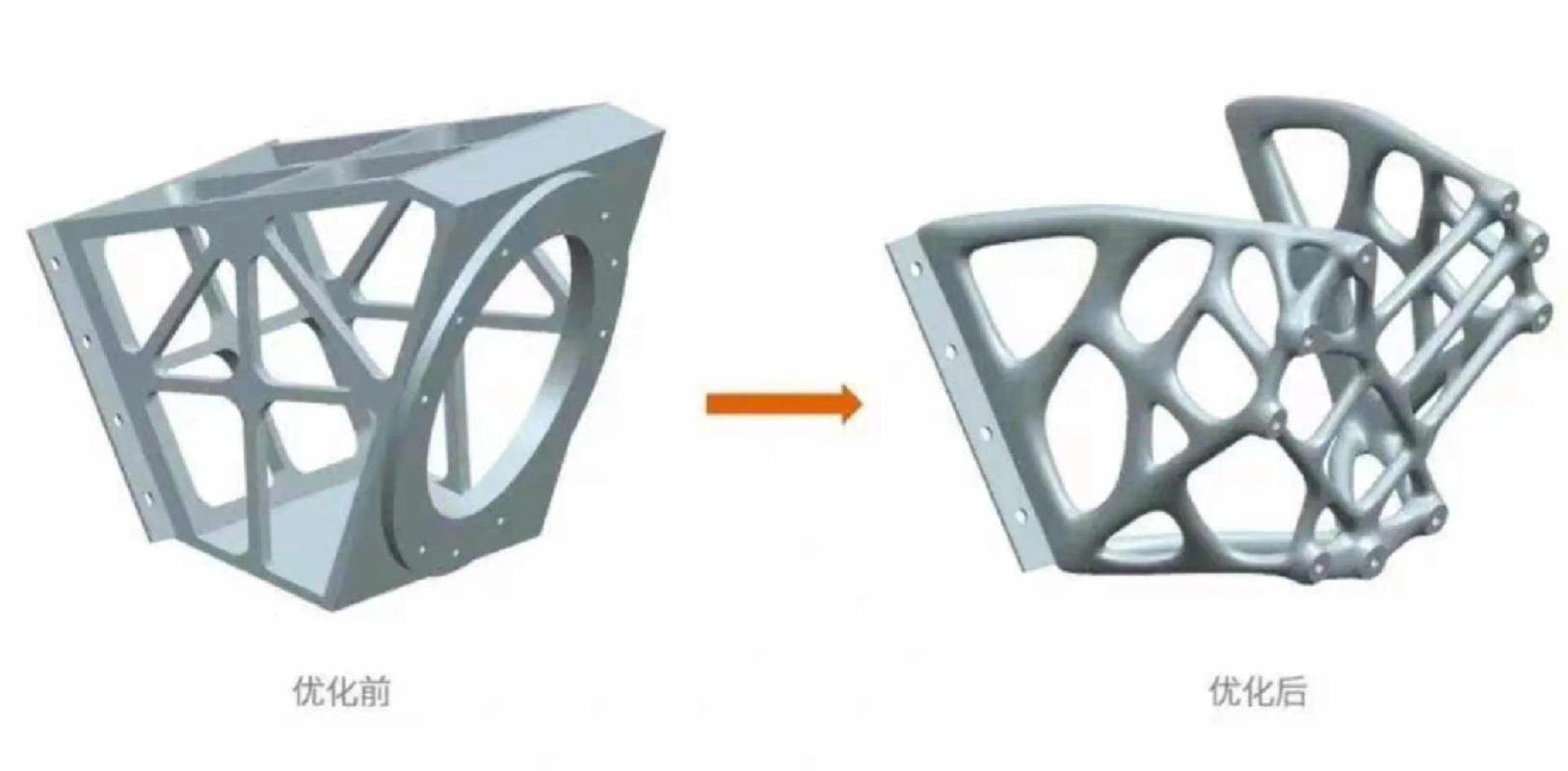

复杂铸件拓扑优化与砂型3D打印一体化流程
复杂铸件拓扑优化与砂型3D打印一体化流程
仿真和打印的结合 是另一个宝藏点。过去做铸造工艺仿真,你没实物验证,仿真的边界条件总得猜,调参调到后面自己都心虚。现在打印一个砂型几百块钱,快速浇注验证,仿真参数几天就校准到位。这种快速试错能力,才是未来铸造工艺工程师的核心竞争力。别整天抱着工艺手册背参数了,那玩意儿快过时了。 问:3D打印砂型对铸造工程师的技能要求有什么变化? 答:变化太大了。传统工程师的看家本领是分型面设计、冒口布置、浇注系统计算,现在你得懂三维建模、懂仿真、甚至懂点G代码。不少老工程师抱怨说,干了半辈子手艺要报废了。我倒觉得不至于,那些经典铸造缺陷的判断经验,比如缩松、夹砂、气孔,你换成数字化流程一样需要,甚至因为迭代快了,你更得快速判断。所以是工具换了,眼睛还得是老辣的。现在最抢手的铸造人才是那种“双模”的——既懂金属凝固理论,又玩得转数字工具。这种人才现在比大熊猫还少。 说个让你意外的事实: 铸造行业现在最前沿的研发,不是在材料配方上死磕,而是在“数据驱动”。比如把每个铸件的工艺参数、砂型打印参数、质量检测数据全部采集,用机器学习来预测缩松位置,这玩意准确率已经能到90%以上了。我认识一个团队,用基于 AI 的图像识别来分拣铸件表面缺陷,比老质检员准,还不会疲劳。是不是感觉有点科幻进现实的味道?但这就是正在发生的。

选型与落地的坑

如果你想上砂型打印系统,别光看打印机的参数,那个坑太多。首先得看整体解决方案——从清粉、烘干、流涂到搬运,自动化程度决定你的真实占用人力。有些企业买了打印机才发现,清粉需要俩工人站一天,徒手吹灰,车间乌烟瘴气,最后设备吃灰。还有粘结剂的气味问题,热固化有些树脂味道很冲,得匹配通风和废气处理。千万别为了省几万块忽视环保,吃罚单可不划算。 其次,砂子本身不是随便糊上的。打印用砂的粒度分布、角形系数、含粉量都会影响铺粉均匀性和粘结效果。有些厂用当地廉价石英砂,结果打印完清粉困难,表面粗糙度超标。所以砂子必须根据打印机型号优选,通常推荐用球形陶瓷砂或专用硅砂,虽然价格翻倍,但良率提升带来的收益远大于此。 最后谈一谈尺寸。很多人会关注最大打印尺寸,却忽略了最佳经济尺寸。我的经验是,500mm×400mm×400mm 以内的砂芯或砂型,用打印性价比最高;再大,打印时间飙升,成本指数增加,不如考虑打印芯子加传统外型的组合方案。当然,有些超大型件如注塑机模板,重达几十吨,也用打印砂型做了,但那主要是为了解决工期,不是省成本。 铸造工艺不会死,它只是在进化。 从商周青铜器的陶范法到今天的数字砂型,本质没变——都是把液态金属按照人的意图凝固成形。只是我们现在的工具能让我们更自由地表达那些疯狂的几何想象。如果当年的司母戊鼎铸造师傅看到今天一个按钮就能打出型腔,不知会作何感想。 但有一点确信:能驾驭新工具的人,依然是最稀缺的。工具在变,人的思维更要变。共勉。

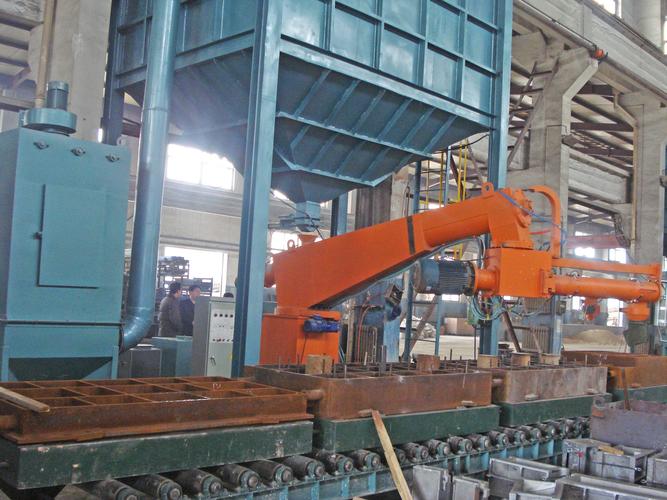

现代砂型铸造车间全景自动化生产线
现代砂型铸造车间全景自动化生产线
