机械加工（切削）避坑实录：从一把崩刃的刀说起

做切削加工这行，二十多年了，说句掏心窝子的话——我摔过的跟头比年轻人吃过的盐都多。今天不整虚的，就聊聊那些车间里真正要命的细节。要是你也在为刀具寿命抓狂，或者被铁屑搞得一身狼狈，这篇东西，你得看。

选刀：别被推销员忽悠瘸了

那天销售又拿来一盒“万能刀片”，包装印得花里胡哨。我拿起一粒在光下看了看，直接丢回给他。你知道为什么？涂层颜色不对！ 真的，很多新手就认品牌，不看微观几何。搞切削，刀尖圆弧半径差一丝，加工面能差出一个等级。

硬质合金还是陶瓷？CBN还是PCD？得看材料。比如车淬硬钢，你拿普通合金刀去硬怼，那不崩刃才怪。❗ 我习惯先查工件硬度，再定刀具基体。涂层呢？TiN早就是古董了，现在连家用钻头都上TiAlN。条件苛刻的，直接上AlCrN，耐热性高出一截。不过话说回来，有时候啥涂层都白瞎，干式切削还得看基体韧性和刃口处理。这里面门道深了去了。

还有个坑：刀具夹持。液压刀柄比弹簧夹头贵，但跳动能控制在3μm内。有次加工一个薄壁铝件，怎么搞都有振纹，换了液压刀柄，啥参数没动，振纹就没了！你说神不神奇？✅

参数调校：别总想着“大力出奇迹”

我见过最离谱的操作：一个小伙子把进给打到0.5mm/r，转速拉满，想赶工。结果——工件飞了，刀杆弯了，差点出安全事故。😱 切削三要素，速度、进给、切深，它们不是独立的。你提高速度，就得降进给；加大切深，就得看机床刚性。有个口诀我到现在都记得：粗加工大切深低转速，精加工小切深高转速。但这不是死的，对吧？碰上难加工材料，比如镍基合金，你敢高转速，刀尖温度瞬间飙上去，不烧红才怪。这时候就得反着来，低转速，适当进给，靠刀具材质硬扛。

最近开始玩MQL（微量润滑），高压空气带着微量切削油，切钛合金的时候，刀具寿命居然延长了40%。这算是个前沿实践了。💡 好多老厂还在浇冷却液，呛人不说，废液处理成本高。MQL干净，而且切削区冷却更到位。就是初期投入贵点。

问：加工低碳钢时，断屑不好，经常缠刀，怎么调整参数？
答：低碳钢软，容易形成带状切屑。先尝试加大进给量，比如从0.1mm/r提到0.2mm/r，让切屑变厚，自然就断。如果还不行，检查刀片断屑槽，换槽型更窄的，配合降低切削速度。有时候把切深也加大一点，改变切屑截面形状。再不行，上高压冷却，从刀杆内部喷切削液，直接把切屑冲断。我们车间那台带70bar高压泵的数控车，加工软钢从来不带缠的。

说到参数，还有一点极易忽视：刀具悬伸长度。长径比超过4倍，你就得降参数，否则振动大到怀疑人生。我那台老旧CNC，加工深孔时，悬伸200mm，只能把切深减到0.5mm，进给降到0.05mm/r，不然刀振得像触电。😓 所以，有时候不是刀不行，是装刀方式有问题。

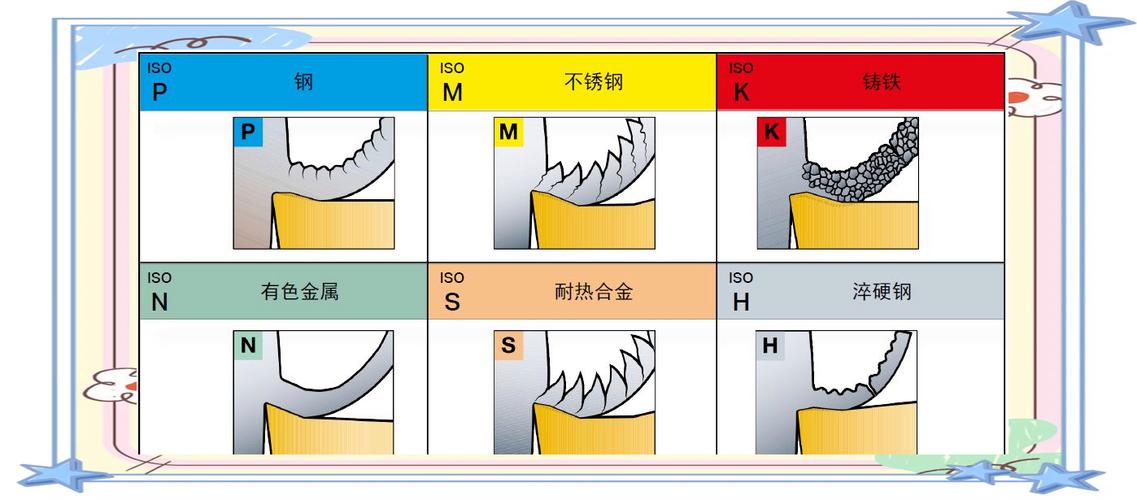

切屑形态：加工的诊断书

懂行的人看切屑，能判断出一堆问题。银白色瓦片状切屑，那是理想的。要是发蓝发紫，说明切削温度太高，刀已经磨损了或者速度太快。黑色碎末？那更惨，刀可能已经崩了，或者切削参数完全不对，材料被挤压而不是剪切。有一次我车一个不锈钢件，出来的切屑毛刺多，跟狗啃的似的。立刻停车检查，果然，后刀面磨损了0.3mm。换刀后，漂亮的螺旋屑就出来了。

所以别嫌脏，经常看看铁屑。还有，切屑缠绕不光影响表面质量，还可能把人划伤。我左手这道疤，就是被缠在卡盘上的长屑割的，缝了八针。从那以后，我对断屑格外上心。

问：新换的刀片加工几十件就崩刃，可能是什么原因？

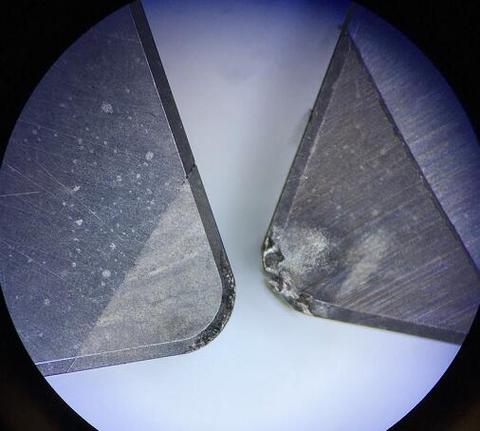

答：崩刃原因多得很。首先，排查切削参数是否过激？其次，工件材料有硬质点？毛坯有夹砂？然后，刀片材质太脆？比如，加工断续表面，用韧性好的P30比P10更抗崩。还有，装刀时刀垫有碎屑没清理干净？刀片没锁紧？冷却液浇注位置不对，导致热裂？一步步查。我一般先看崩刃的断面，如果是贝壳状，多半是热裂或者冲击；如果是整块剥落，可能是切削力太大。别听销售说“这刀能解决一切”，他们又不天天站机床前。💢

我常跟徒弟说，选刀就像谈恋爱，看着合适没用，得过日子。那刀片在盒子里再漂亮，上机切十分钟就露馅。

问：为什么我铣削模具钢时，刀片涂层总是很快剥落？
答：涂层剥落往往是基体硬度不够或涂层结合力差。模具钢硬度高，有时还带硬化层，首先确保刀片基体是超微粒硬质合金，有足够的硬度支撑涂层。其次，涂层技术很关键，物理气相沉积(PVD)涂层通常比化学气相沉积(CVD)涂层结合力更好，但耐磨性稍差。如果是高速干切，考虑用CVD涂层带细颗粒Al2O3层，耐热性好。但若切削有冲击，PVD更抗崩。另外，检查铣削方式，顺铣还是逆铣？顺铣能减少涂层剥落的风险。我建议换个牌号，比如用带TiSiN纳米复合涂层的刀片，专门对付高硬材料。✅

还有个邪门的事：有次加工铸铁，干切，灰尘大得对面看不见人。后来加了个吸尘罩，但效果一般。最后换成微量润滑加少量切削油，灰尘被雾滴压住，环保多了，刀片寿命还长了。你说怪不怪？

行了，今天先聊这么多。其实还有好多想说的，比如难加工材料的搞定方法、高压冷却的调试秘诀……但这些东西，不自己上手摸爬滚打，永远学不精。机械加工（切削）这条路，没有终点，只有不断碰壁、不断琢磨。保持敬畏吧。
