粉末涂层实战揭秘：从新手到高手的必修课

第一次见识到粉末涂层的厉害，是五年前给一台老机床翻新。铸铁件锈得不成样子，喷砂之后挂上流水线，出来竟像新车床一样锃亮。关键是——没流挂、没刷痕，边角覆盖率还出奇地好。说实话，那一刻我就觉得，传统液态漆的末日快到了。

但粉末涂层这玩意儿，远不是“喷上去烤一烤”那么简单。很多时候你以为搞懂了，结果批量生产时给你大惊喜：橘皮、缩孔、附着力崩盘……真头疼。

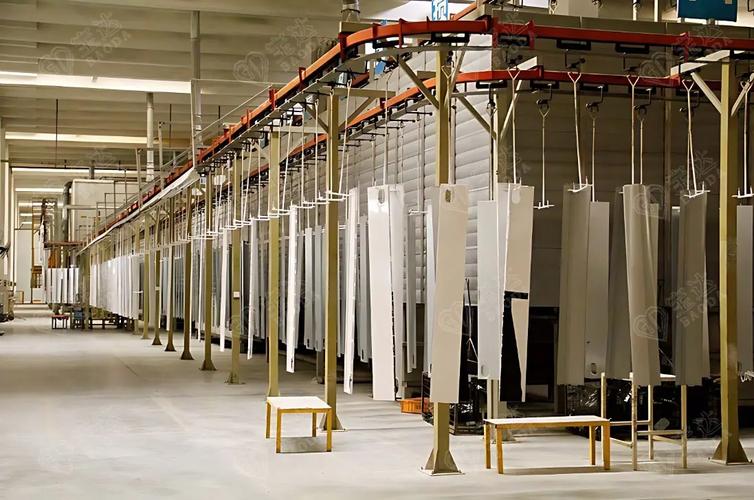

工艺基础：别让静电骗了你

大家都说粉末涂层靠静电，对吧？工件接地，喷枪接负高压，粉末粒子带电后飞向工件。听起来简单，可为什么同一条线、同一批粉，上午和下午的涂层厚度能差30%？因为环境湿度在变。粉末的电阻率对水分极其敏感，湿度超过65%时，粉末带电性能骤降，上粉率就像跳崖——这可是我淋过雨才学到的教训。

前处理也是隐形杀手。很多小厂觉得有个除油槽就行，结果不到半年涂层就成片脱落。没有皮膜钝化或硅烷处理，钢件表面的附着力纯粹靠运气。锌系磷化当然好，但废水处理烦人；现在用锆系无磷转化膜的越来越多，环保，配合粉末涂层附着力一点不输。

还有一个容易栽跟头的地方：粉末的流平与固化曲线。有些人为了省电，把炉温调低5℃，固化时间延长，结果涂层表面发蒙，耐溶剂性也差。其实每款粉末都有厂家给的窗口，但实测炉温跟显示炉温差距往往有10-15℃，不拿炉温跟踪仪测一遍，你永远不知道真相。

缺陷解剖：橘皮、缩孔和颗粒，到底谁在捣鬼

上一批货全部出现密集缩孔，客户气得要退货。我们像侦探一样排查：前处理没问题，流平时间够，固化曲线也完美。最后发现是压缩空气管道里残留的油分——空压机保养偷懒的代价。所以啊，压缩空气后处理必须配冷干机和精密过滤器，否则看不见的油雾混合在粉末里，加热时就会炸开成缩孔。

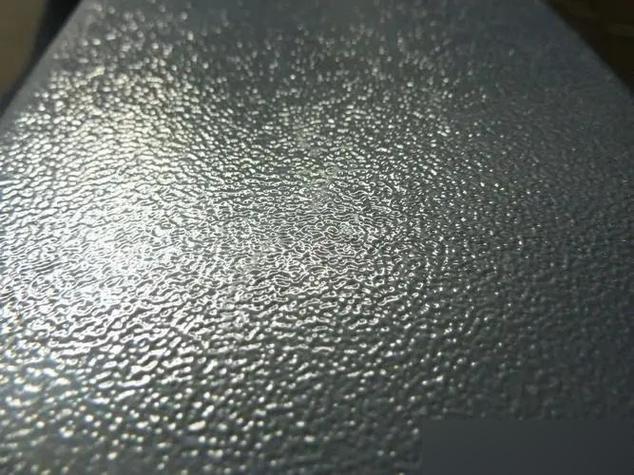

橘皮呢？八成和升温速度有关。如果工件进入炉内立即接触高温，表层粉末先熔融固化，下层还没流平，表面就皱成橘子皮。有经验的老师傅会把炉子前段温度压低一些，或者干脆用红外中波灯管辅助预热——这个技巧，粉末供应商可不会主动告诉你。

关键设备：别在回收系统上抠门

粉末回收系统是利润的隐形奶牛。有人嫌大旋风加滤芯回收装置贵，只用布袋抖抖，结果粉末浪费率高达30%，还混入灰尘，涂层颗粒杂质多得吓人。💡 快速换色系统也一样，现在流行双旋风模块设计，换色时间能压缩到15分钟，小批量多颜色订单的产能直接翻倍。

问：我们公司想上粉末涂装线，最大难点在哪里？

答：不是资金，是提前锁定合适的粉末品种和工艺参数。很多企业匆匆买设备，结果发现想涂的工件形状太复杂，深槽处静电屏蔽上不了粉；或者后来接的订单要求超耐候粉末，现有固化炉最高温却只有180℃，根本满足不了聚酯类耐候粉的需要。一定要先拿典型工件去试线，根据膜厚、边角覆盖率、耐盐雾要求倒推工艺流程，再定设备。
