计算机辅助工程(CAE)正在杀死物理样机?不,是重塑

那天张工在产线旁脸都绿了。

因为第三轮样机测试又出了幺蛾子。

研发部用CAE软件跑出来的应力分布明明没问题,怎么实物一上振动台就裂了?

“仿真软件就会骗人。”张工摔了笔记本。

说实话,这种骂声我听过太多次。十年了。从有限元分析刚入行那会儿到现在,计算机辅助工程(CAE)的江湖地位一直挺尴尬——你说它没用吧,大厂确实靠它省了几个亿的试验费;你说它神吧,翻车现场比车祸还多。

不过话说回来,这两年风向变了。

一、该死的误差,到底从哪来的?

先讲个反常识的。

某新能源车企做电池包挤压仿真,模型迭代了二十版,跟物理试验总是差15%。最后发现问题出在…… 密封胶的粘弹性参数上。就这个鬼东西,材料库里根本没有准确数据。

所以朋友,仿真不是按个绿按钮就出结果。

CAE的精髓在于——你得知道自己在牺牲什么。网格画密了,时间受不了;材料模型选简单了,精度兜不住;边界条件理想化了,实际工况根本不搭理你。

这行有个著名的“垃圾进,垃圾出”定律。但说实话,这几年AI开始掺和进来了。

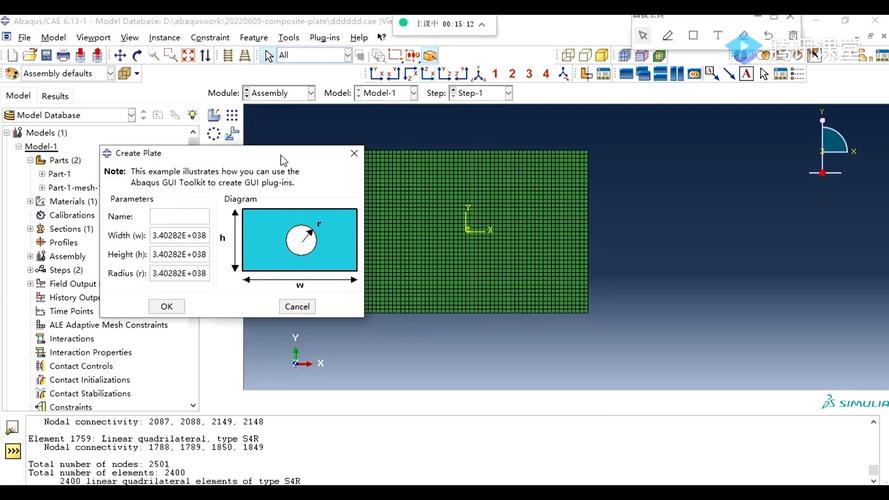

工程师在CAE软件中调整网格参数
工程师在CAE软件中调整网格参数

💡 去年跟西门子的工程师聊,他们弄了个自适应网格算法,能根据局部梯度自动加密,至少把我从画网格的痛苦中解放了三分之一。对,就三分之一,剩下的还得人肉调。真累。

二、数字孪生会干掉物理样机吗?

不会。至少十年内不会。

但数字孪生确实在改变游戏规则。以前我们做CAE是针对一个设计点做验证,现在呢?是把仿真模型连上IoT传感器,让它活着——实时更新载荷,实时预测剩余寿命。

记得17年给一个风电叶片做健康监测,那孪生模型每十分钟吃一次风场SCADA数据,硬是在叶片开裂前两周预警了。那次真救了场急。

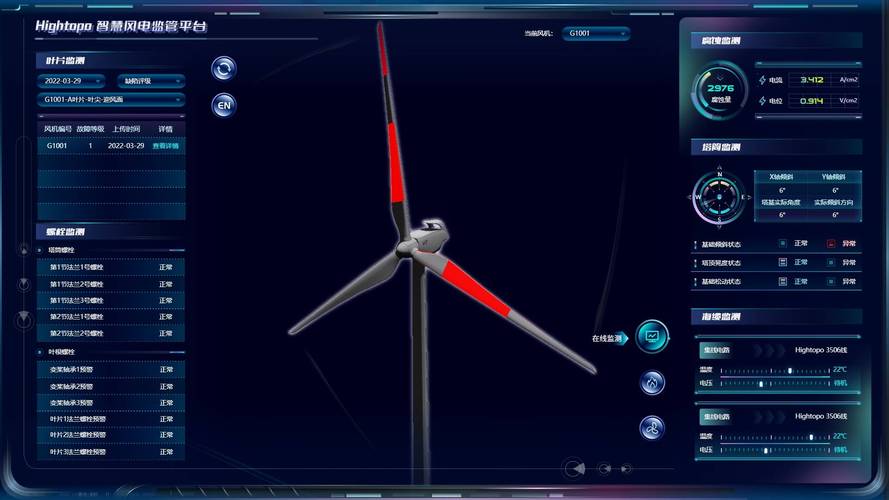

数字孪生风机叶片实时监测界面
数字孪生风机叶片实时监测界面

可是!注意这个可是——数字孪生不是万能药。你得有海量数据去修正模型,否则又是一个精致的错误生成器。有个小厂老板跟我吐槽,花八十万上数字孪生,结果连基础的数据采集还没搞好,服务器天天摆着看。

所以啊,务实点。先把CAE的常规分析做扎实,再玩虚的。

三、问答环节:你最想知道的几个事儿

三、问答环节:你最想知道的几个事儿
三、问答环节:你最想知道的几个事儿

问:CAE和CAD到底啥区别?每次听销售吹都晕。

答:CAD画皮,CAE算骨。你用CAD建个三维模型,那是几何;CAE往里面塞材料属性、载荷、边界,然后解方程告诉你这东西会不会坏。简单说,一个是设计模型,一个是验证模型。但现下的趋势是CAD/CAE一体化,比如SolidWorks里直接挂Simulation,省得来回倒腾格式把人逼疯。

问:小企业上CAE划算吗?几十万的软件,工程师还难招。

答:讲真,不划算——如果你指望买来就立竿见影。CAE的价值在于迭代优化,你至少得跑三轮以上才有回报。如果只是偶尔做做强度校核,还不如外包给咨询公司。但如果你正在研发一款需要反复试错的新品,比如一个异形散热器,那用CAE可能把六七次开模试模缩减到两三次,省的就是纯利。

❗ 有一条忠告:别省培训费。我见过太多公司买了百万级软件,结果工程师只会点“Solve”,连非线性开关都不知道在哪。这种就是白扔钱。

四、一个真实的翻车案例与新生

说个我们团队前年的糗事。

给一个医疗设备做跌落仿真。第一次按国标测,仿真通过了,物理样机也通过了。高兴太早。货发到东北,零下三十度一摔,塑料壳碎得跟饼干渣似的。

因为仿真时材料数据是常温的,压根没考虑低温脆性。后来补做高低温物性测试,重新校准了本构模型,才把问题解决。

这让我彻底明白:CAE的本质是物理认知,不是软件操作。你对物理机制理解有多深,仿真结果就有多靠谱。

现在行业在推“仿真驱动设计”,但我觉得更应该是“物理驱动仿真”。别本末倒置。

五、接下来会发生什么?

五、接下来会发生什么?
五、接下来会发生什么?

云计算让CAE的门槛降了——不是降价格,是降了硬件投入。中小企业租个云端求解器,按核时付费,总算不用买几百万的集群了。

还有多物理场耦合也会越来越普遍。以前算热就热,力就力,现在电池包要算电化学-热-力耦合,不然根本捕捉不到热失控。这玩意儿对工程师的要求指数级上升。

说实话,我有点焦虑。技术迭代太快,前几年学的优化算法现在看已经老了。但有一点不变:对产品实际行为的洞察,永远是最稀缺的东西。

写完这些,突然想到上周张工发来的微信:“那款新支架我们按你改的边界条件又算了一遍,这次试验过了!兄弟下次喝酒。”

得,仿真人生就是这样在崩溃和惊喜之间反复横跳。挺好。
