铸造工艺：从翻车到精通，一个老鸟的泣血复盘

上个月那批铸件，全废了。30吨铁水，变成30吨废铁。站在车间里，看着那些布满气孔的缸体，我后背发凉——干了二十年铸造，居然栽在这么基础的问题上。说实话，谁没翻过车？对吧。但这次翻得太彻底，像被人当头浇了一瓢冷水，然后猛然意识到：工艺参数不能靠经验拍脑袋，哪怕你拍过一万次。

气孔，永远的痛

气孔这玩意儿，简直就是铸造人的噩梦。皮下气孔、内部缩松、针孔……分分钟让一批活死透。那天早班，造型工老李捏了把砂子过来：“王工，砂子发气量是不是高了？昨天那批树脂，黏糊糊的。” 我嘴上说“先干着吧”，心里其实在打鼓。结果浇注时，烟雾腾起来，我就知道要糟。

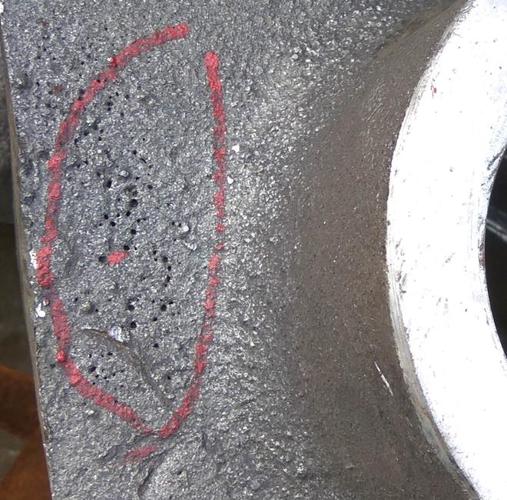

果不其然，打箱后，铸件表面麻麻点点，剖开一看，内壁密布着蜂窝状的小孔。💡 这就是典型的析出性气孔——铁水在凝固时，溶解的气体析出，被固相枝晶挡住，逃不出去。但有时候，气孔是侵入性的，模样完全不同。问：怎么快速判断气孔是侵入性还是析出性？答：太简单了。侵入性气孔通常个头较大，形状不规则，孔壁粗糙，常伴有氧化色，位置多在浇口附近或砂芯下面——因为气体从砂型或砂芯中猛烈侵入。析出性气孔呢？细小、分散，像针尖一样密集，而且内壁光滑，一般分布在铸件厚断面或最后凝固的地方。记住这点，省得走弯路。❗ 那次翻车后，我狠下心来，把树脂供应商换掉，烘干温度从180℃提到210℃，还加了除气工艺。不是不信邪，是被打怕了。

树脂砂发气的迷思

说起树脂砂，真是又爱又恨。✅ 效率高，尺寸精确，但发气量问题，就像悬在头顶的剑。尤其在湿气重的季节，砂子吸水，树脂反应不完全，浇注时突然爆发，场面失控。有一次，为赶工期，新砂没烘透就上生产线。结果，浇注时型腔里“砰”一声闷响，铁水从冒口喷出来，差点伤到人。现在想起还后怕。从那以后，我立下规矩：再生砂的灼烧减量必须＜3%，原砂水分＜0.2%，谁敢让步，谁就自己来扛。

不过话说回来，树脂砂的工艺窗口其实很宽，只要控制好固化剂加入量，配比不走样，发气问题能压住。问题是，工厂里变数太多——操作工心情，温湿度波动，设备老化……每个变量都可能给你一记闷棍。问：有没有什么土办法，能快速检验树脂砂发气趋势？答：有啊！取一捧混好的砂，捏成团，凑近闻。如果有刺鼻的甲醛味，说明树脂过量；如果砂团发粘、不松散，水分肯定偏高。更狠的，直接捏个小砂块，放到烧红的铁板上看冒烟程度——浓烟滚滚，赶紧调整配比。当然，最靠谱的还是用发气量测定仪，但土办法能救命，尤其在半夜抢修时。💡

浇注系统：被忽视的命脉

许多人对浇注系统不上心，觉得“只要能灌满就行”。大错特错。那次废品分析，除了气孔，还发现大量缩松，全集中在铸件热节处。为什么？因为顺序凝固没做到位。我那个冒口，完全是个摆设，比铸件凝固得还快，补缩通道早早就切断了。后来改方案，发热冒口安排上，再配合冷铁强制激冷，才把缩松压下去。✅ 成本是高了点，但比起全废，算个啥？

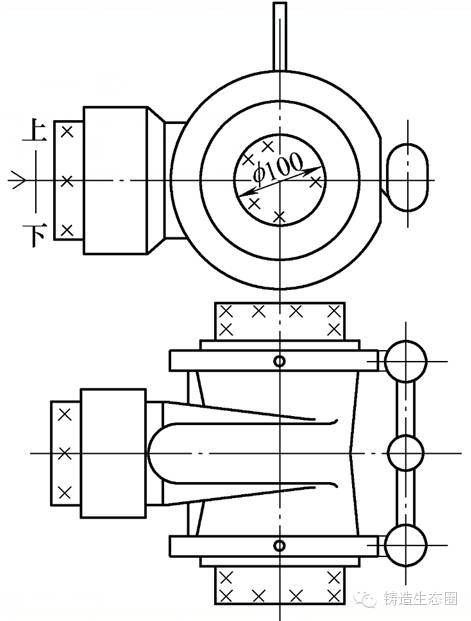

设计浇注系统，核心就一句话：让铁水平稳、迅速地充满型腔，同时建立起朝向冒口的温度梯度。 说起来简单，做起来全是坑。内浇道位置不对，冲刷砂芯；横浇道截面积太小，发生氧化夹杂；直浇道窝没做好，卷气……每个细节都能让你怀疑人生。我记得刚开始接工艺，有一次把内浇道开在厚壁处，结果铸件在那儿裂了。带教师傅斜我一眼：“你就可着那儿进铁水？温度场全乱套了！” 当时脸红到脖子根。现在想想，感谢那次教训。

智造时代的铸造新思路

以前我们靠“放大镜+经验”，现在呢？模拟仿真不敢说百分百准，但至少能把试错次数砍掉一大半。去年引入MAGMA，第一次模拟就发现，有个支架件的浇注系统会导致严重卷气，我们连夜改方案，省了至少两次试模。不然，模具费、铁水、能耗……想想就肉疼。❗ 还有3D打印砂型，简直是小批量神器。上个月帮客户试制一个复杂液压阀体，传统方法要开三副芯盒，周期半个月。直接用3D打印，三天搞定，尺寸精度还比传统高。✅ 虽然成本高点，但对于研发阶段，绝对值得。当然，新技术不是万能药。有些老方法，比如粘土砂湿型铸造，在批量件上成本优势无可替代。关键是要吃透工艺的本质，再选择合适的手段。这几年，环保压力也越来越大。粉尘、废气、废砂……每样都是紧箍咒。我们改了膨润土湿法再生，废砂回收率提到90%以上，虽然前期投入让人骂娘，但长远看，值。哎，说到底，铸造这行，就是不断和缺陷斗，和自己斗。经常半夜惊醒，梦见铸件裂纹。可当一件漂亮的铸件从砂箱里出来，那种质感……又觉得啥都值了。写这些，算是给自己踩过的坑立个碑。如果谁看到了能少走点弯路，那就算没白写。
