阳极氧化：从入门到崩溃，一个老工程师的血泪复盘

你信吗？上周去供应商那里，又看到一批铝件报废。表面五彩斑斓的黑——对，就是那种发花、流痕、局部没膜。阳极氧化啊！这么简单的工艺，我入行二十多年，还是不断被现实打脸。

说实话，我刚做这行的时候，以为阳极氧化就是「通电泡酸水」。后来发现，每个槽子都是玄学。你调个温度、动个电流，出来的颜色能差一个色号。更别提染色了，黑色变灰，红色变粉，客户跳着脚骂人。💡

不过话说回来，阳极氧化依然是铝合金表面处理最抗造的工艺。耐磨、耐蚀、绝缘、还能搞各种颜色。从手机外壳到航空件，离不了。但越常用的东西，坑越多。今天不写教科书，我就把这些年踩过的泥坑、总结的野路子，和你聊聊。

前处理？后处理？80%的问题出在你看不见的地方

很多厂子，氧化线看上去高大上，做出来的东西就是不行。问题根源，十个有八个在预处理。你除油干净了吗？碱蚀过度没？化抛后水洗时间够不够？——你以为不重要？直接导致膜层结合力差，甚至局部无膜。

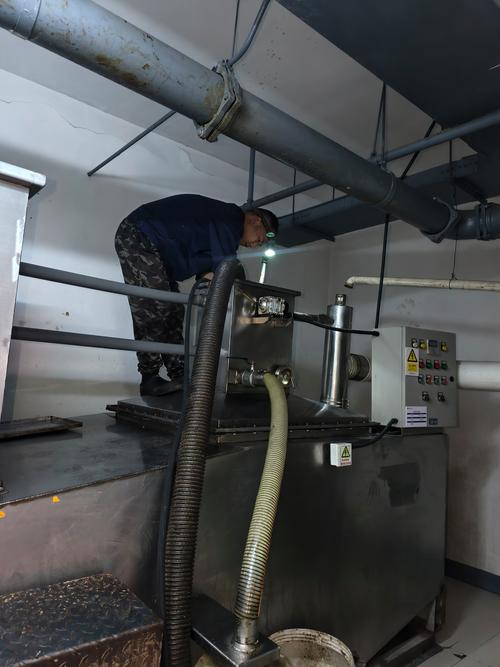

我记得有一次，连续三个批次，工件边缘出现小泡。所有人都盯着氧化槽，换药水、调参数，折腾一周。最后发现是除油槽的喷淋嘴堵了两个！铝屑滞留，二次污染。😤 从那以后，我强制要求每天点检喷淋，每周清槽。

还有化抛后的水洗。传统三槽逆流漂洗，听起来完美，可如果挂具带出液太多，最后那个纯水槽很快就酸了。你测电导率，高了就得换。别省那点纯水钱，不然染色出白点，哭都来不及。

问：阳极氧化后表面发花、有流痕，怎么解决？
答：八九成是前处理没做好。除油除锈化学抛光后，那层薄薄的水膜必须均匀。如果水洗不彻底，局部残留酸或碱，氧化膜生长速度就不一致。还有一个容易被忽略的——挂具。挂点接触不良，电流分布不均，直接导致色差。我遇到最离奇的一次，工件上有一道一道的暗纹，查了三天，最后发现是行车抖动，导致工件在氧化槽里轻微晃动，形成了流动痕迹。换了防抖吊钩，问题消失。

膜厚控制：不是越厚越好，关键看你要什么

客户动不动就说「给我膜厚做到20个微米」。行啊，但你知道厚膜脆得像蛋壳吗？一折弯就裂。硬质阳极氧化膜厚超过50μm，内应力大得吓人，边角直接崩口。我吃过亏：给工业机器人臂做硬质氧化，图纸标厚40μm，结果装机后震动裂了。后来我们规定，除非客户书面确认，否则硬质氧化膜厚控制在25-35μm，磨损面再局部加厚。

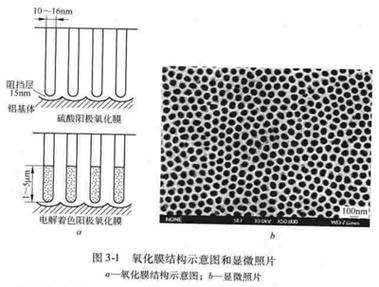

普通硫酸阳极氧化，膜厚一般5-25μm。装饰件10μm就够了，耐蚀要求高可到15μm。测试膜厚别光靠涡流仪，切片最准。我见过有家厂，涡流仪坏了没校，膜厚超差一半，2000个外壳全报废。老板当场蹲在地上…唉。

问：我要做黑色的硬质阳极氧化，但总发灰，不像广告上那么黑亮。
答：告诉你一个秘密——纯黑硬质氧化本身就很难。硬质膜是多孔结构，染料吸附量有限，而且膜本身偏灰黄色。你看到的那些宣传图，很多是喷漆或者做了特殊封孔再染色的。真想黑，可以试试脉冲阳极氧化，膜孔更均匀，然后高温封孔前充分染色。或者采用二次电解着色，色牢度极好，但成本高。另外，合金成分影响巨大，含硅高的铸铝怎么氧化都是灰扑扑的。选材的时候就得想清楚！❗

染色牢度与封孔：你以为封了，其实没封住

染色件最怕褪色。明明封孔了，太阳晒一个月就变浅。为什么？封孔质量差。传统沸水封孔，如果水温不够98℃、时间不足，或者pH值偏了，水合反应不彻底，染料会慢慢渗出。现在环保要求严，无铬封孔剂流行，但很多厂用不好，因为对浓度和温度更敏感。我们试过某品牌无铬封孔，参数按说明书设定，结果盐雾测试48小时就长白毛。后来发现是封孔后清洗不够，残留的药液在表面形成腐蚀点。增加了两道纯水洗，好了。

还有染色本身。有机染料容易批间色差，最好固定染料供应商。我那回给医疗器械做蓝色阳极氧化，客户签了潘通色号。小样调了三天，大货一出来，颜色偏红。查原因，染槽pH值高了0.3！就那么点差别。所以染色一定要严格控制pH、温度和时间，还要定期换染液。别等颜色完全跑偏再处理，那个成本…💸

问：硬质阳极氧化和普通阳极氧化，到底怎么选？成本差多少？
答：简单说，普通氧化侧重装饰和一般耐蚀；硬质氧化追求耐磨、高硬度、耐热。硬质氧化多用硫酸或草酸体系，低温（0-5℃）、高电流密度，膜硬度可达HV400以上。但硬质氧化成本高得多——电耗大、药液消耗快、带出损失多，而且对挂具要求苛刻。普通氧化一平方米成本大概几块钱，硬质氧化可能要几十块。另外，硬质氧化膜会增长工件尺寸，膜厚一半的增量，设计时必须预留公差。别问我怎么知道的，曾经一批精密配合件全部报废，就是因为没算尺寸增量。😭
