冲压工艺的魔鬼细节：二十年老师傅的避坑指南

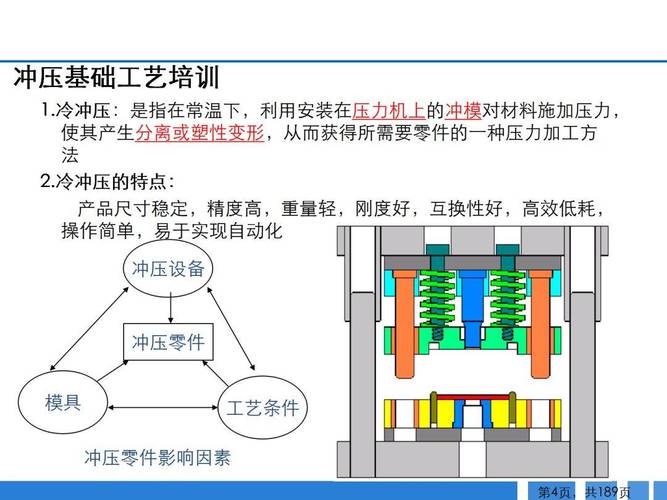

上周末又报废了三百多件侧围外板，拉裂！看着那道口子，说实话，真想骂人。冲压工艺这玩意儿，外行觉得不过是一压一合，可我们搞了半辈子的才知道——里面的门道比头发丝还多。今天不扯虚的，就聊几个让我睡不着觉的核心问题。

回弹，冲压工艺的幽灵

回弹这毛病，就像牛皮癣。冲压模具设计再精细，材料一脱开，它自己悄悄弹回来零点几毫米。高强度钢板更夸张，有时反弹量能到8、9个毫米！恼火吗？当然恼火。记得2016年我们接那个铝车门项目，CAE仿真跑了一周，结果试模出来尺寸偏差严重，全组人加班三个月才把补偿做对。💡 少得可怜的补偿知识靠试模摸索，费时费钱。

现在有办法了？也不能说根治。但经验+软件迭代好了很多。AutoForm、PAM-STAMP这类仿真，加上激光扫描回弹分析，精度能到0.2mm以内。不过话说回来，模具补偿过度又容易矫枉过正，出现负间隙，那叫一个惨…… 所以我们老家伙常讲，调压边力比改模具还关键，伺服压力机带来的好处就在这——行程曲线随心调，回弹控制多了一道保险。

拉裂与起皱：矛盾的孪生子

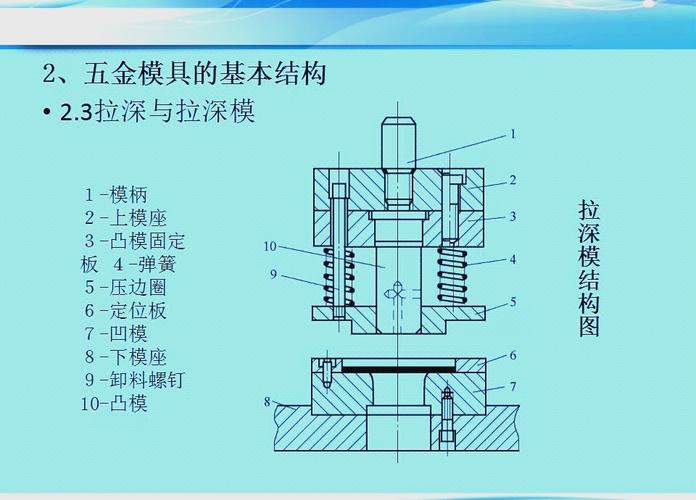

你看过冲压件法兰边起皱吗？像老太太的皮肤。材料流进去太快，压缩失稳就皱。然后我们一紧压力，完了，拉裂！一个太松一个太紧，平衡点在哪？强度越高的材料，成形窗口越窄。

❗ 实战教训：有次调试DP980的B柱加强板，连续试了十几套参数都救不回来，最后发现是拉深筋布置不合理，材料流动不均匀。重新设计了变截面拉深筋，才把起皱和拉裂同时压下去。

说实话，现代冲压工艺离不开辅助润滑了。干式润滑、热模温控，这些小手段往往决定成败。还有，模具型面贴个合适的表面处理，比如DLC涂层，摩擦系数一降，状况马上好转——摩擦系数降低0.05，拉裂极限能提升10%以上，这个数字值得记住。

问：为什么CAE模拟好好的，现实冲压还是出缺陷？

答：这个问得好。模拟是理想状态，但实际冲压环境变量太多。比如材料批次不同，屈服强度能波动±30MPa，摩擦系数在拉深过程也不是定值。还有模具弹性变形、压力机滑块倾斜……这些边界条件仿真里很难精确设置。所以聪明做法是：仿真定方向，试模定细节，过程中用在线监测系统比如冲压力曲线实时比对，一有偏移立马调。

模具维修：磨的不是铁，是耐心

冲压模具修模，堪比外科手术。一把刷子，几块油石，慢慢蹭。曾为了一个铝件的外表面拉伤，我徒弟抛光三天，手指头都磨出水泡。最后发现是模材热处理硬度不均匀，局部退火。这坑藏得深。后来我们全面改用SKD11模具钢加真空淬火，配上表面TiCN涂层，寿命提高了一倍多。

💡 小贴士：镁合金冲压现在也兴起，模具温度必须控制在250℃以上，不然开裂概率超高。你有加热棒配置吗？没有就别碰镁板，真的。

问：多工位冲压线，模具怎么防错？还有什么新趋势？

答：多工位最怕工位间传递失误，轻则停机重则撞模。我们强制要求安装双料传感器和机械干涉式防错，另外视觉检测逐渐普及——每台压机出来的件自动比对轮廓，异常就报警。当前冲压自动化最热的，是伺服多工位与MES系统的联动，能实时监控吨位、速度、润滑状态，把冲压工艺数据化。这比老师傅的耳朵听变调靠谱得多。

冲压工艺演化到今天，不再是单纯的力气活。从薄板到高强钢，从单工序到级进，我们天天都在解决问题。哪天生产线顺了，反而心里发毛……你也有这职业病吧？
