干了十几年焊接，说句心里话——这行当，真不是把两块铁粘上那么简单。
前两天翻到刚入行时的笔记，上面歪歪扭扭记着“焊条角度70度”“电流90-110”。噗，现在的焊机都带一键参数调用了，谁还背这个？但话说回来，基本功废了，机器也救不了你。
手工焊条电弧焊真的过时了吗？
我学徒那会儿，蹲在工地上烧焊条，夏天烤得肉疼，冬天冷得哆嗦。师父姓王，脾气臭，看见我焊缝跑偏，直接一脚踹在屁股上。❗那时候的焊机还是那种大铁疙瘩，没有逆变技术，嗡嗡响得像拖拉机。
焊条电弧焊（SMAW）到现在也没绝迹。野外管道抢修、钢结构焊接，它还是主力。灵活性，那是真没得比。不过，我见过太多新手死磕焊条，结果焊缝夹渣、气孔一大堆。这里有个大坑——焊条烘干！以前我图省事，从库房拿出来直接焊，结果第二天做探伤，全是气孔。师父骂了三天。碱性焊条不烘干，等于瞎搞。
现在很多厂子都转去用气体保护焊了，MIG/MAG焊效率高，飞溅少。可问题又来了：有风的地方就别想了。保护气一吹跑，焊缝就氧化。记得一次在船厂，海风大得头盔都戴不稳，焊工们硬是搭了个防风棚。

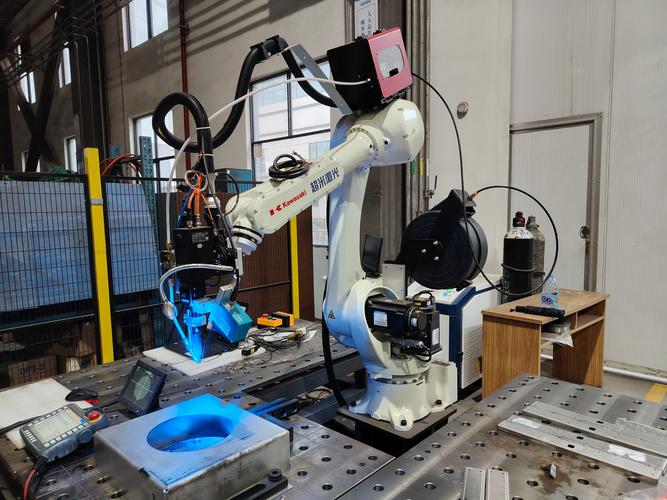

激光焊接：精度与速度的极致，但也够烧钱
五六年前我第一次接触激光焊接，当时惊了。白光一闪，两块薄板瞬间熔成一条鱼鳞纹。✅ 那精度，0.1mm的间隙也能填满。用在电池包壳体、医疗器械上，确实漂亮。可一看价格，一套系统大几百万。——中小企业根本玩不起。
不过话说回来，现在国产激光器起来了，价格砍了一半。但维护成本还是高，护目镜都得特殊镀膜的。而且激光焊对装配要求变态，间隙稍大，直接塌陷。我们车间有次不小心，工件装配偏了零点几，结果一批货全报废。心疼得组长直拍大腿。
还有个冷门知识：激光-电弧复合焊。就是把激光和MIG电弧叠在一起，焊厚板能一次成型，熔深大得吓人。我们给某个船舶项目做过，效率直接翻两番。不过参数调试极其磨人，我当时调了整整两天没合眼，激光功率、电弧电压、送丝速度、焊接速度，四个变量相互影响，稍有偏差焊缝要么咬边要么驼峰。真是——懂的都懂。
焊接变形的控制：老师傅的经验与科学方法
焊接最头大的就是变形。我记得刚独立干活时，焊完一块大钢板，翘得像锅盖。被质检员当场退货。后来学乖了，反变形法、刚性固定法都用上。还有跳焊法，这边焊一段，跳到另一端焊，让热量散散。
💡 有个技巧很多人忽略：焊接顺序。长焊缝分段退焊，先从中间往两边焊。说起来简单，但新手总是从头焊到尾，结果累积变形巨大。我见过最夸张的，一根工字梁焊完扭成了麻花，矫正费工夫比焊还多。
现在有仿真软件了，什么Sysweld、Simufact，提前模拟热变形。输入参数，能预测哪里翘曲。但软件不是神，实际装夹松一点紧一点，结果就不一样。所以老师傅的手感还是有价值的。——不过这活累眼，我眼睛这几年散光严重了，唉。
问：新手焊工最容易犯的错误是什么？
答：这还用说！焊条角度不对，要么铁水淌得满处都是，要么熔深不够。还有电流，很多人听别人说用多大就多大，根本不管板厚、焊条直径。我见过有人用3.2焊条调280A，瞬间把工件烧穿。电流公式：焊条直径乘以30到40，大概齐。但还得看立焊还是平焊。立焊电流小点，否则铁水往下坠。
问：焊接不锈钢和碳钢有什么不同？
答：不锈钢导热慢，线膨胀系数大，所以容易烧穿，变形也厉害。电流得比碳钢小15%-20%。必须用惰性气体保护，背面也得保护，不然发黑。我以前给食品厂焊不锈钢管道，忘了内部充氩，结果焊缝发蓝，他们非说会污染产品，逼我全割掉重焊。教训啊！不锈钢焊材匹配也得讲究，304用308焊丝，别搞错了。
这些年焊接工艺变化快，搅拌摩擦焊、超声波焊都上来了。可基础原理就那些，冶金结合、热输入控制。设备再智能，焊工的判断力也缺不了。前几天看新闻，有人工智能视觉焊缝追踪，能实时调参。也许过十年，我们真都失业了。——谁知道呢？
最后啰嗦一句：安全。紫外线灼伤眼睛、触电、火灾，哪样都够受的。我面罩玻璃换过几十块了，手套更是被烫得千疮百孔。❗新入行的，护具别省，焊工肺不是闹着玩的。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：焊接工艺：从手抖学徒到自动化产线的十年心得 https://www.dachanpin.com/a/tg/63864.html
