热处理？别再只想着烧红了泡水里——现代精密真空热处理实战解析

说实话，干了二十年机加工，最怕听到的一句话就是——“热处理不就是烧红了扔水里吗？”。每次听到这个，我都想把手边的淬火油泼过去。真的。现在已经是2025年了，我们面对的零件动辄就是微米级公差，材料从高合金钢到钛合金，再抱着那种老祖宗铁匠铺的思维搞热处理，早晚得出大事。

为什么传统热处理越来越力不从心？

上个世纪八九十年代，盐浴炉、箱式炉满地都是。那时候搞热处理，靠的是老师傅的眼睛——看火色。橘红多少度，暗红多少度，全凭经验。但现在呢？一个航空发动机涡轮叶片，单晶合金，你跟我说用火色判断温度？开什么玩笑。传统工艺的致命伤不是别的，是氧化和脱碳。工件在空气里加热，表面跟氧气一反应，直接给你脱掉一层碳，硬度、耐磨性全完蛋。这还不算完，变形问题更让人头大。复杂形状的精密模具，淬火后尺寸跑偏，磨削余量留多了废刀，留少了又磨不出来。我一个做汽车变速箱齿轮的客户，以前老工艺干出来，齿形变形量能到0.15mm——齿轮啮合噪音大得跟拖拉机一样。后来逼得没办法，上了真空炉。结果你猜怎么着？变形量直接压到0.03mm以内。就是这么邪乎。

所以现在但凡有点精度的活儿，真空热处理基本成了标配。这玩意儿原理不复杂：把零件放进密封炉膛，抽真空到10的负三次方甚至更高真空度，然后在无氧环境下加热、保温、淬火。听着简单，实现起来处处是坑。

真空热处理的核心优势，不是一句“无氧化”就能概括的

很多人以为真空热处理的优点就是“光洁度高”。对啊，出真空炉的零件银白锃亮，跟刚清洗完一样，确实漂亮。但更深层的价值在于组织控制。没有氧化气氛，表面脱碳被彻底杜绝，这一点对高强度螺栓、弹簧这类疲劳敏感件来说，是救命的。另外，真空加热靠辐射，升温速度相对慢且均匀——这点有好有坏。好处是热应力小，零件变形自然就小；坏处嘛，对于厚大件，心部加热可能滞后，容易导致不均。有些特厚大模具，哪怕在真空炉里，也得加预热台阶，不然内外温差一上来，开裂不是没可能。

✅ 实际案例：去年我们给一家泵阀厂处理马氏体不锈钢阀杆，要求表面硬度HRC58-62，心部韧性还得保留。以前用盐浴淬火，表面脱碳导致硬度总差那么2-3洛氏，而且动不动就弯。改用真空油淬后——先850℃预热，1020℃保温，氮气保护下油冷——出来全部一次合格，校直工序直接省了。老板乐得给我发了个红包。

但别以为真空炉就是万能的。有些材料，真空下反而会出问题。

问：真空热处理真的完全无氧化脱碳吗？
答：理论上，高真空下氧分压极低，确实不发生氧化。但！炉体漏气、工件带入的水分、油淬瞬间的挥发性气体，都会在局部形成弱氧化环境。我见过最离谱的一次，真空炉密封圈老化，微漏气没发现，一炉Cr12MoV模具淬出来颜色发暗，一查——贫碳层深了0.05mm，全报废。所以，定期氦质谱检漏，比什么都重要。

问：哪些材料不适合真空热处理？
答：说出来你可能不信——含高蒸气压元素的材料绝对慎用。比如黄铜里的锌，真空加热时锌会挥发，表面变成海棉状，那就彻底废了。还有纯铜，在高温高真空下也会蒸发。此外，某些高锰钢在真空气淬时，如果冷却不够快，容易析出碳化物呈网状，反而降低韧性。所以，别迷信真空炉，针对材料特性选工艺才是根本。

工艺关键点与常见陷阱：从装炉到淬火，步步惊心

说真的，真空热处理最考验人的不是理论，是对细节的把控。我踩过的坑，能填满一个足球场。

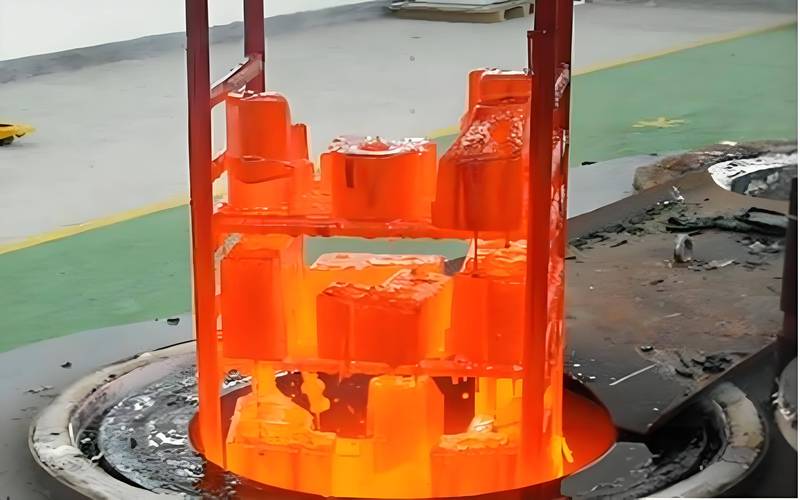

💡 装炉方式：你没看错，怎么把零件摆进炉子，直接影响成品率。长轴类零件必须垂直吊挂，否则高温下自重就让它弯了。小零件密集摆放？气流循环受阻，心部零件冷速不够，硬度不均。最烦人的是薄壁件——比如精密轴承套圈——必须用专用夹具撑住，不然热胀冷缩的应力就能让它椭圆。曾经有一批壁厚2mm的套圈，装炉时没注意叠放间隙，结果淬火后全部失圆，二十几万直接打水漂。

💡 预抽真空与预热：很多人忽略这一步，开机后直接加热抽真空。错！必须先用罗茨泵抽到几十帕，然后启动扩散泵，高真空下再升温。否则工件表面的油污在低温下挥发，污染泵组不说，还会在高温下裂解成碳沉积在炉膛里。清洗，绝对要清洗！零件进炉前必须碳氢清洗剂彻底除油，任何一点切削液残留都是隐患。

💡 冷却介质的选择：真空炉有油淬、气淬、水淬（较少见）。油淬快，但油蒸汽会污染真空度和工件表面；气淬洁净，但对淬透性要求高。对于像H13热作模具钢，用高压氮气淬火没问题，但像Cr12型冷作钢，常规气压可能冷速不够，就得用氩气或氦气，或者调整炉膛压力。我们车间现在普遍用10bar高压气淬，对付大多数合金钢够用。但记住，气淬时一定要搅拌循环均匀，不然背风面硬度低——这又是一个坑。

问：真空热处理后零件有时出现“软点”，什么原因？
答：原因多了，我能给你列出七八条。最常见是冷却不均匀——零件堆积导致气流死角；第二，原材料偏析严重，局部含碳量低，淬透性差；第三，加热时保温时间不足，中心未到温；第四，淬火油老化或气淬压力不足。所以排查得一步步来，先从金相显微看断口，再查工艺记录，别一拍脑袋就调参数。

说到底，搞热处理就像做菜，材料、火候、手法缺一不可。不过话又说回来，现代热处理早已不是单纯的“四把火”了。渗碳、渗氮、碳氮共渗、PVD/CVD镀膜、深冷处理……这些复合表面工程技术与真空热处理结合，才是今天的高端制造。比如风电齿轮，先渗碳淬火，然后深冷处理，再精密磨齿，一套下来，寿命比传统工艺翻三倍不止。

最后吐个槽。现在有些厂子买回真空炉就当万能炉用，工艺参数全靠设备厂家预设，自己不研究，不出问题才怪。热处理这行当，归根结底是经验和科学的混合体，抄作业永远抄不到精髓。要是真想提高，多看看C曲线，多读读金属相变理论，比什么都强。共勉吧。
