表面处理转型实录：放弃磷化，拥抱硅烷化，我们踩过的坑与思考

说实话，干了快20年表面处理，这两年真是被环保逼得够呛。磷化线说关就关？没那么简单。但客户那边天天催：你们什么时候拿出无磷方案？再拖订单都没了！真的，有时心烦得想摔电话。不过，话说回来，危机也是转机——我们今年终于把一条旧线改成了硅烷化，效果嘛……一言难尽。这篇文章就聊聊从磷化到硅烷化的真实经历，不整虚的。

磷化，真的走到尽头了？

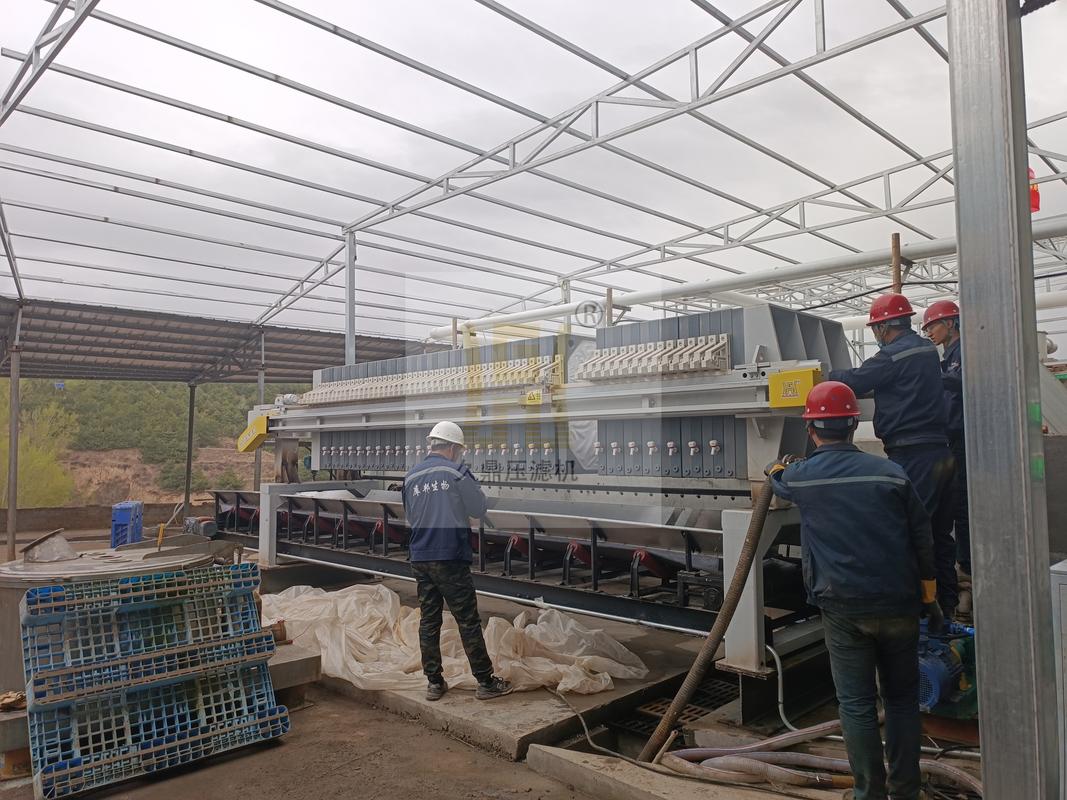

当年入行时，师傅说磷化是涂装“根”，没了它铁板锈成渣。这话在理。传统锌系磷化膜耐中性盐雾轻松超1000小时，附着力没话说。问题在于，磷化渣太多！每周清渣槽，工人骂骂咧咧，而且渣是危废，处理费一涨再涨。更头疼的是废水里的镍、锰，现在排放标准严到变态，老厂根本招架不住。去年环保督查，隔壁厂直接罚了80万，老板脸都绿了。

不过，磷化真的一无是处了吗？也不是。重型机械、钢结构那些，靠的就是磷化膜的厚重感。硅烷化那点膜，碰到C5腐蚀环境，悬。所以磷化暂时死不了，但家用电器、汽车零部件这些领域，基本被判了死缓。对吧，形势比人强。

最后逼得我们不得不找替代方案。试过锆盐，也试过硅烷，最后选了硅烷，主要因为无渣，产线干净得像实验室。可别高兴太早。

硅烷化：看上去很美，实际坑不少

第一次试硅烷化，印象深得很。挂件出来，金属表面几乎看不出变化，老质检员瞪大眼睛：“这白铁皮一样的东西，能防锈？” 别说他，我心里也没底。结果盐雾一扔，500小时！ ❗ 惊喜吧。但好景不长，量产第三个月，附着力问题大面积爆发，电泳层一片片剥落。查了半个月，才发现是纯水机树脂到期没换，槽液电导率飙到120μS/cm，硅烷水解失效。那一批返工损失十几万，💡教训：水处理是硅烷化的命门，千万别省。

硅烷化原理简单说，就是有机硅烷分子在金属表面自组装，形成Si-O-Me共价键，膜厚只有纳米级。这带来几个坑：第一，工件表面粗糙度必须控制，Ra高于1.0微米，尖角处易锈；第二，前处理除油要极致，一点油污都破坏成膜；第三，与电泳漆的配套需要大量DOE实验。我们光匹配参数就花了三个月，配方换了七八次，供应商工程师被我们折腾得够呛。

问：磷化线改硅烷化，除了药剂切换，设备上要动哪些？
答：最头疼的是纯水系统。磷化对水质要求低，河水简单软化就行。硅烷化需要电导率低于30μS/cm的纯水，最好10以下。老车间水路得全改，管道必须是不锈钢或PPR，绝不能有铜铁件。还有换热系统，硅烷化要求恒温范围窄，25-35度。我们当初夏天水温一高，槽液浑浊停线，原因就是水温超了导致活化太快。另外，原来磷化渣的压滤机直接拆了，省地方，这点倒是爽。但多加了一道纯水洗，生产线拉长了3米，老厂地方小，差点没挤进去。 问：硅烷化膜的颜色太淡，怎样快速判断处理效果？
答：这是所有转硅烷化工厂遇到的灵魂拷问。工人习惯了灰黑磷化膜，现在光秃秃，总觉得没处理。我们教他们看水膜：硅烷化后水洗，如果表面水膜均匀润湿、不破，就基本OK。更可靠的是用达因笔测表面能，36-40mN/m就算合格。但实际操作中，还是建议首件做百格或盐雾验证，毕竟眼睛会骗人。
