干了十五年电镀，最烦的就是听专家在台上念PPT。
上周有个讲座，讲槽液维护，全是些‘温度控制±1℃’、‘电流密度严格计算’……台下老师傅们都在打瞌睡。不是这些不对，是——太对了，对得就像用菜谱开宇宙飞船。

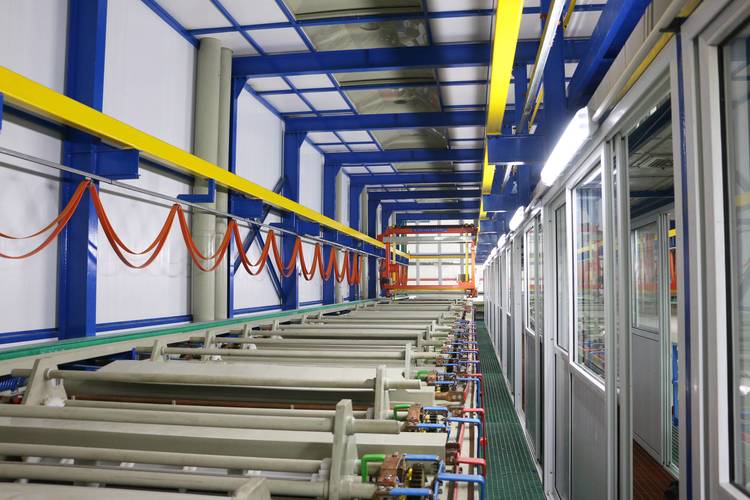

电镀这行，妙就妙在它永远在跟你捉迷藏。今天镀出来亮得能当镜子，明天同一槽液同一参数，出来的工件就能让你怀疑人生。你怪谁？怪天气湿度？怪阳极泥？还是怪夜班工人打了个喷嚏？
实话讲，很多书本知识是实验室里的理想国。真正的槽液，那是活物——它有自己的脾气。我见过太多新手抱着工艺手册不放，最后镀出废品还一脸委屈：我全都按标准做的啊！
哈哈，标准？标准是死的，槽液是活的。下面说点得罪人的大实话。
为什么镀层总在拐角处发黑？——前处理的血泪史
你以为除油除锈很简单？泡一泡、刷一刷？天真了。有一次，一批工件连续三批在同一个拐角发黑，我们查了电流分布、查了槽液成分，甚至把挂具拆了重装——最后发现，是前处理清洗槽的循环泵滤网堵了，一点细小的铁粉粘在工件上，一进镀槽就成了微电池，局部烧焦！
这就是眼力。书本不会告诉你滤网堵了会拐角发黑，它只会说‘前处理不彻底导致结合力不良’。所以我现在每次巡线，第一站不是镀槽，而是前处理线。特别是形状复杂的件，什么盲孔、凹槽，超声波清洗时间不够？那等于在给自己埋雷。
💡 小窍门：用高目数砂纸打磨一下挂具的接触点，别小看这一步。接触电阻不稳定，电流乱窜，拐角电流密度过大，不发黑才怪。
槽液维护：别被‘标准答案’骗了
市面上一堆添加剂供应商，拿着分析报告告诉你：补加多少毫升。你要真照着做，等着出事吧。添加剂反应是动态的，跟吃火锅似的——有的人爱辣，有的人爱麻，槽液也一样。同一个镀种，不同厂家的添加剂体系都不一样，更别说你的工件形状、装载量都不一样。

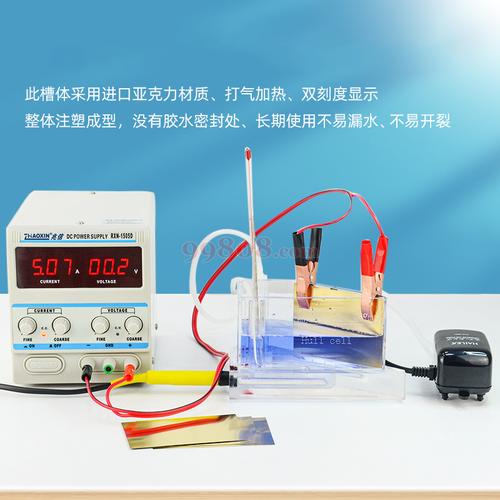

我有过一次惨痛教训：按供应商推荐量补加光亮剂，结果镀层起条纹。后来才发现，那段时间气温骤降，槽液温度比平时低了2℃，光亮剂消耗变慢，补进去的全是过剩的，产生分解产物。从此我养成了习惯：小剂量、多次补加，用赫尔槽试验盯着，还要看镀层状况实时调整。
问：槽液多久分析一次比较好？
答：别听标准说每周一次。如果你的生产量大、工件带出液多，或者使用可溶性阳极消耗快，我建议每三天分析一次主要成分。特别是锌酸盐镀锌，锌含量和氢氧化钠的比例一偏，镀层立马粗糙。我每天早上第一件事就是取槽液化验，雷打不动。经验说明，槽液平衡往往是一夜之间崩掉的——比如阳极面积不够，或者阳极泥壳形成屏蔽。
问：镀液浑浊，过滤也没用，怎么办？
答：先别急着找过滤机厂商。浑浊可能是有机杂质太多，也可能是金属杂质悬在那里。我的土办法：取一小杯槽液，加热到50℃，如果变清了，那就是低温析出，加强保温就行；如果依然浑浊，加双氧水和处理剂，静置后虹吸上层清液。但是——氰化物镀液千万别乱加酸或双氧水，会出人命的！这只是针对一般碱性镀液。最稳妥是定期做活性炭处理，把有机杂质吸掉。
挂具设计：小钱不花，大钱何来？
很多老板愿意在镀槽上投几十万，却舍不得在挂具上多花两千。结果呢？镀层厚度不均，返修率居高不下。挂具不是几根铁丝乱绑就行。要算电流承载、要设计辅助阳极、要考虑排气和溶液流动。有一次我们接了一批长管件内孔镀镍，怎么镀都是口部厚、中间薄。最后逼急了，自己做了一个象形辅助阳极伸进去，挂具加了绝缘屏蔽，把电力线均匀分散——成了。
挂具的绝缘涂层也要经常检查，一旦破损，裸露的金属部分会抢电流，工件上就要少镀。而且破损处结瘤，越积越大，最后挂具报废。看到挂具有瘤，别抠，直接换新涂层，或者用胶带做临时补救？绝对不行！高温槽液一泡就掉。
说到底，电镀是个手艺活，三分化学，七分操作。现在都在喊智能制造，可槽边经验，还是值钱。比如听声音判断整流器是否缺相，闻气味判断是否有氰化物泄漏，这些，AI能学会吗？起码目前不能。
这两年行业向环保升级，三价铬镀铬、无氰镀铜等工艺越来越成熟。今年我们试了一条新线，全封闭废气处理，废水零排放，虽然投资大，但心里踏实。环保督察不再提心吊胆，值。
最后唠叨一句：做电镀，别只盯着镀层好不好看。要做盐雾试验、做结合力测试、测厚度分布，这些数据才是你的软实力。好了，去巡线了，槽液不等人。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：电镀车间十年老兵：那些书本上不写的槽液管理真相 https://www.dachanpin.com/a/tg/63880.html
